PODKŁADKA OKRĄGŁA DIN 125 M8 OCYNK OGNIOWY - HDG
Podkładka M8 z grubą powłoką cynkową do konstrukcji ocynkowanych

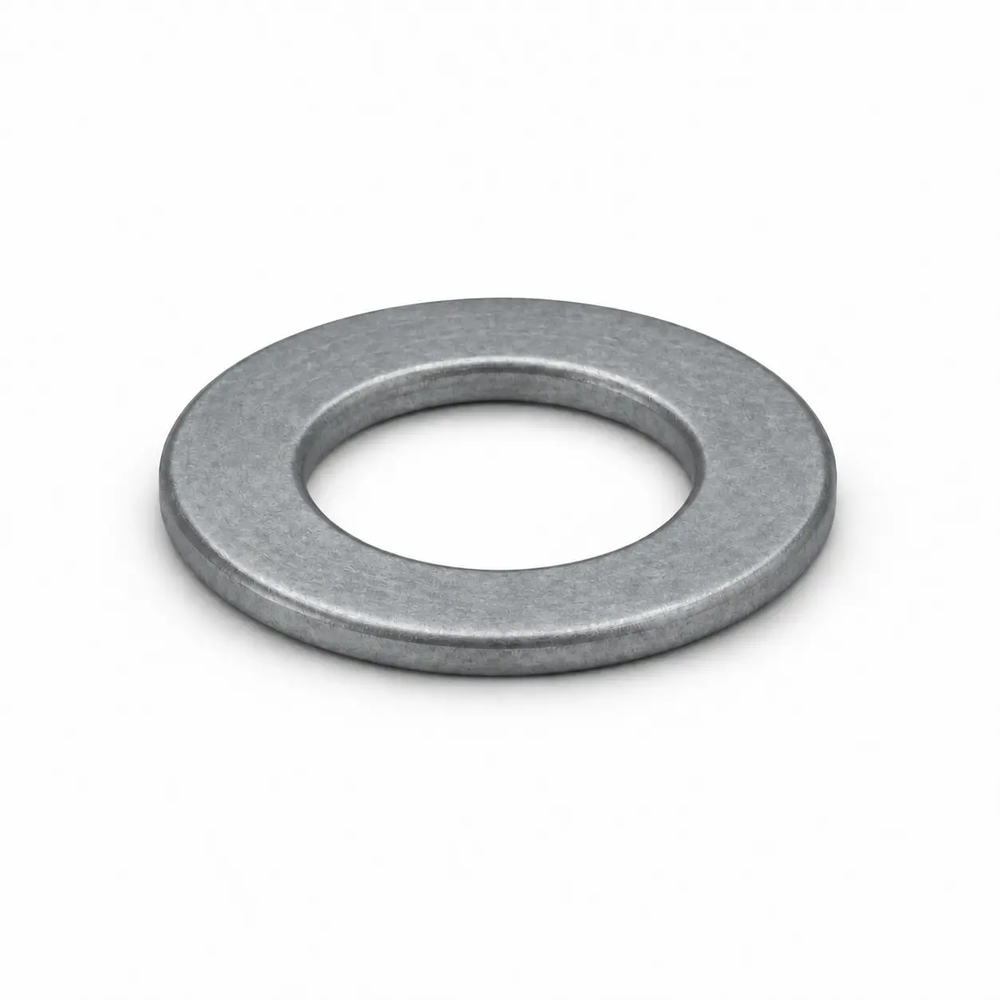

Podkładka okrągła M8 wg DIN 125 (forma A) z ocynkiem ogniowym HDG: otwór Ø 8,4 mm, średnica zewnętrzna Ø 16 mm, grubość 1,6 mm. Rozkłada nacisk nakrętki lub łba śruby M8 na powierzchnię ok. 146 mm². Opakowanie: 200 szt.
Podkładka DIN 125 M8 ocynk ogniowy – charakterystyka
Podkładka okrągła DIN 125 M8 to płaska podkładka z otworem Ø 8,4 mm i średnicy zewnętrznej Ø 16 mm, o grubości 1,6 mm. Zakładana pod nakrętkę lub łeb śruby rozkłada nacisk na powierzchnię ok. 146 mm² i chroni materiał przed wgnieceniem.
Materiał: stal węglowa, klasa twardości 140 HV, ocynk ogniowy HDG. 1000 sztuk waży ok. 1,83 kg (stal bez powłoki). Opakowanie zawiera 200 szt.
Matowa, szara powłoka cynkowa nakładana metodą zanurzeniową chroni stal przez długie lata na otwartym powietrzu. To właściwy wybór do konstrukcji ocynkowanych ogniowo – podkładka, śruba i nakrętka mają wtedy tę samą trwałość.
Zalety podkładki M8 z ocynkiem ogniowym
Gruba powłoka zanurzeniowa – do pracy na zewnątrz.
Ø 8,4 / Ø 16 × 1,6 mm.
Docisk na ok. 146 mm² zamiast na sam obrys nakrętki.
Luz ok. 0,4 mm na gwincie M8, także z powłoką.
Do śrub i nakrętek ogólnego przeznaczenia.
Ok. 0,37 kg w opakowaniu.
Zastosowanie podkładki DIN 125 M8 HDG
słupki, przęsła, zawiasy
połączenia drewna ze stalą na zewnątrz
mocowania ocynkowanych profili
maszyny, przyczepy, zagrody
W skrócie
Montaż podkładki M8
Kolejność składania połączenia z podkładką M8 HDG.
Parametry techniczne podkładki DIN 125 M8 HDG
Wymiary wg DIN 125 (forma A); powłoka zanurzeniowa wg PN-EN ISO 1461; powierzchnia docisku i masa orientacyjnie.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Rozmiar | M8 | do śrub, nakrętek i prętów M8 |
| Norma | DIN 125, forma A | zastąpiona przez PN-EN ISO 7089 |
| Średnica otworu d | Ø 8,4 mm | nominalna |
| Średnica zewnętrzna D | Ø 16 mm | nominalna |
| Grubość h | 1,6 mm | nominalna |
| Materiał | stal węglowa | klasa twardości 140 HV |
| Powłoka | ocynk ogniowy HDG | zanurzeniowy, PN-EN ISO 1461 |
| Powierzchnia docisku | ok. 146 mm² | obliczeniowo: π/4 · (D² − d²) |
| Masa 1000 szt. | ok. 1,83 kg | stal bez powłoki, orientacyjnie |
| Opakowanie | 200 szt. | ok. 0,37 kg |
Którą podkładkę DIN 125 wybrać?
Porównanie wykonań podkładek DIN 125 w ofercie.
| Wykonanie | Łącz z | Gdzie stosować |
|---|---|---|
| ocynk ogniowy HDG | śrubami i nakrętkami HDG | na zewnątrz, konstrukcje ocynkowane ogniowo |
| ocynk galwaniczny | śrubami i nakrętkami ocynkowanymi | suche wnętrza |
| stal nierdzewna A2 | śrubami i nakrętkami A2 | wilgoć, przemysł spożywczy |
Jak założyć podkładkę M8 HDG – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: W przeciwieństwie do cienkiego ocynku galwanicznego powłoka ogniowa wytrzymuje pracę na zewnątrz. Łącz podkładkę z elementami ocynkowanymi ogniowo – mieszanie z ocynkiem galwanicznym skraca trwałość połączenia do trwałości najsłabszego elementu.
Łączenie materiałów: podkładkę, nakrętkę i śrubę dobieraj w tym samym wykonaniu – ocynk ogniowy z ocynkiem ogniowym.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu – wilgoć w zamkniętym opakowaniu powoduje biały nalot na cynku.
Nie rzucaj opakowań – uderzenia odpryskują powłokę na krawędziach.
Podkładka M8 w innych wykonaniach
1258FZ · ten produktM8 ocynk galwaniczny
1258ZN · suche wnętrzaM8 stal nierdzewna A2
1258.4A2 · wilgoć i chemia
HDG – na zewnątrz, ocynk galwaniczny – suche wnętrza, A2 – wilgoć i chemia.
Pasujące nakrętki i pręty HDG
Karta techniczna podkładki DIN 125 M8 HDG
Badania i certyfikaty
■ PN-EN ISO 7089 – norma zastępująca
■ PN-EN ISO 1461 – powłoka zanurzeniowa
■ symbol 1258FZ
Najczęściej zadawane pytania o podkładce DIN 125 M8 HDG
Jakie wymiary ma podkładka DIN 125 M8?▼
Otwór Ø 8,4 mm, średnica zewnętrzna Ø 16 mm, grubość 1,6 mm (wymiary nominalne wg DIN 125, forma A). 1000 sztuk waży ok. 1,83 kg.
Z jaką nakrętką łączyć podkładkę M8 HDG?▼
Z nakrętką DIN 934 M8 klasy 8 ocynkowaną ogniowo i śrubą lub prętem gwintowanym M8 w tym samym wykonaniu. Nie łącz jej ze stalą nierdzewną.
Czym różni się podkładka M8 z ocynkiem ogniowym od ocynkowanej galwanicznie?▼
Grubością i trwałością powłoki. Podkładka HDG pracuje na zewnątrz, galwaniczna – w suchych pomieszczeniach. Wymiary obu wg DIN 125 są takie same.
Czy podkładka M8 zmieści się na gwincie ocynkowanym ogniowo?▼
Tak – otwór Ø 8,4 mm daje ok. 0,4 mm luzu względem średnicy nominalnej M8, więc podkładka nasuwa się także na gwint z powłoką HDG.
Ile sztuk jest w opakowaniu?▼
Opakowanie zawiera 200 szt. podkładek M8 – to ok. 0,37 kg; 1 kg to ok. 546 szt.
Skąd biały nalot na podkładkach ocynkowanych ogniowo?▼
To produkty korozji cynku powstające przy kondensacji wilgoci w zamkniętym opakowaniu. Trzymaj podkładki w suchym, przewiewnym magazynie.
Czy podkładka M8 zabezpiecza nakrętkę przed odkręceniem?▼
Nie – płaska podkładka rozkłada nacisk, ale nie blokuje nakrętki. Przy drganiach zastosuj kontrnakrętkę lub nakrętkę samokontrującą.
