PODKŁADKA OKRĄGŁA DIN 125 M4 OCYNK OGNIOWY - HDG
Podkładka M4 z grubą powłoką cynkową do konstrukcji ocynkowanych

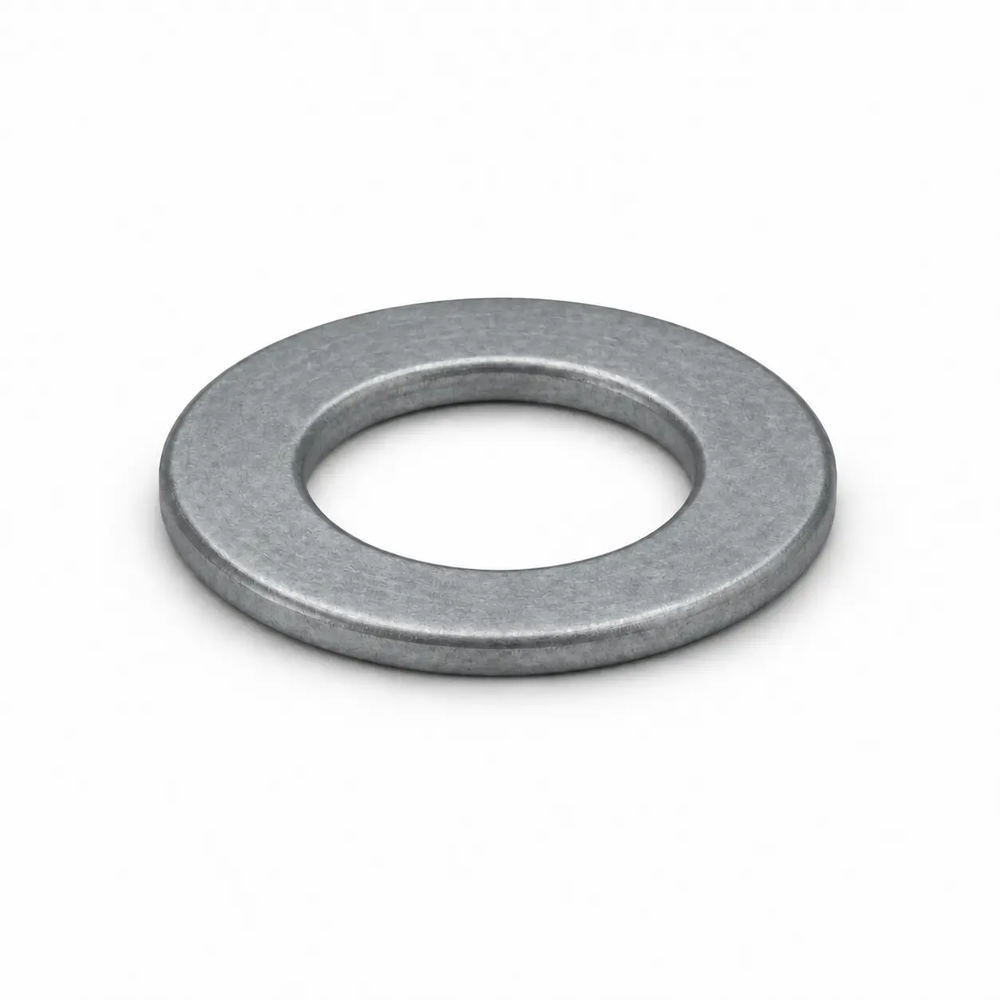

Podkładka okrągła M4 wg DIN 125 (forma A) z ocynkiem ogniowym HDG: otwór Ø 4,3 mm, średnica zewnętrzna Ø 9 mm, grubość 0,8 mm. Rozkłada nacisk nakrętki lub łba śruby M4 na powierzchnię ok. 49,1 mm². Opakowanie: 200 szt.
Podkładka DIN 125 M4 ocynk ogniowy – charakterystyka
Podkładka okrągła DIN 125 M4 to płaska podkładka z otworem Ø 4,3 mm i średnicy zewnętrznej Ø 9 mm, o grubości 0,8 mm. Zakładana pod nakrętkę lub łeb śruby rozkłada nacisk na powierzchnię ok. 49,1 mm² i chroni materiał przed wgnieceniem.
Materiał: stal węglowa, klasa twardości 140 HV, ocynk ogniowy HDG. 1000 sztuk waży ok. 0,309 kg (stal bez powłoki). Opakowanie zawiera 200 szt.
Matowa, szara powłoka cynkowa nakładana metodą zanurzeniową chroni stal przez długie lata na otwartym powietrzu. To właściwy wybór do konstrukcji ocynkowanych ogniowo – podkładka, śruba i nakrętka mają wtedy tę samą trwałość.
Zalety podkładki M4 z ocynkiem ogniowym
Docisk na ok. 49,1 mm² zamiast na sam obrys nakrętki.
Luz ok. 0,3 mm na gwincie M4, także z powłoką.
Do śrub i nakrętek ogólnego przeznaczenia.
Ok. 0,06 kg w opakowaniu.
Gruba powłoka zanurzeniowa – do pracy na zewnątrz.
Ø 4,3 / Ø 9 × 0,8 mm.
Zastosowanie podkładki DIN 125 M4 HDG
mocowanie siatek, paneli i uchwytów
tabliczki, znaki, skrzynki na zewnątrz
zawiasy, zaczepy, uchwyty bram
obejmy, wsporniki, korytka
W skrócie
Montaż podkładki M4
Kolejność składania połączenia z podkładką M4 HDG.
Parametry techniczne podkładki DIN 125 M4 HDG
Wymiary wg DIN 125 (forma A); powłoka zanurzeniowa wg PN-EN ISO 1461; powierzchnia docisku i masa orientacyjnie.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Rozmiar | M4 | do śrub, nakrętek i prętów M4 |
| Norma | DIN 125, forma A | zastąpiona przez PN-EN ISO 7089 |
| Średnica otworu d | Ø 4,3 mm | nominalna |
| Średnica zewnętrzna D | Ø 9 mm | nominalna |
| Grubość h | 0,8 mm | nominalna |
| Materiał | stal węglowa | klasa twardości 140 HV |
| Powłoka | ocynk ogniowy HDG | zanurzeniowy, PN-EN ISO 1461 |
| Powierzchnia docisku | ok. 49,1 mm² | obliczeniowo: π/4 · (D² − d²) |
| Masa 1000 szt. | ok. 0,309 kg | stal bez powłoki, orientacyjnie |
| Opakowanie | 200 szt. | ok. 0,06 kg |
Którą podkładkę DIN 125 wybrać?
Porównanie wykonań podkładek DIN 125 w ofercie.
| Wykonanie | Łącz z | Gdzie stosować |
|---|---|---|
| ocynk ogniowy HDG | śrubami i nakrętkami HDG | na zewnątrz, konstrukcje ocynkowane ogniowo |
| ocynk galwaniczny | śrubami i nakrętkami ocynkowanymi | suche wnętrza |
| stal nierdzewna A2 | śrubami i nakrętkami A2 | wilgoć, przemysł spożywczy |
Jak założyć podkładkę M4 HDG – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: W przeciwieństwie do cienkiego ocynku galwanicznego powłoka ogniowa wytrzymuje pracę na zewnątrz. Łącz podkładkę z elementami ocynkowanymi ogniowo – mieszanie z ocynkiem galwanicznym skraca trwałość połączenia do trwałości najsłabszego elementu.
Łączenie materiałów: podkładkę, nakrętkę i śrubę dobieraj w tym samym wykonaniu – ocynk ogniowy z ocynkiem ogniowym.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu – wilgoć w zamkniętym opakowaniu powoduje biały nalot na cynku.
Nie rzucaj opakowań – uderzenia odpryskują powłokę na krawędziach.
Podkładka M4 w innych wykonaniach
1254FZ · ten produktM4 ocynk galwaniczny
1254ZN · suche wnętrzaM4 stal nierdzewna A2
1254.3A2 · wilgoć i chemia
HDG – na zewnątrz, ocynk galwaniczny – suche wnętrza, A2 – wilgoć i chemia.
Karta techniczna podkładki DIN 125 M4 HDG
Badania i certyfikaty
■ PN-EN ISO 7089 – norma zastępująca
■ PN-EN ISO 1461 – powłoka zanurzeniowa
■ symbol 1254FZ
Najczęściej zadawane pytania o podkładce DIN 125 M4 HDG
Jakie wymiary ma podkładka DIN 125 M4?▼
Otwór Ø 4,3 mm, średnica zewnętrzna Ø 9 mm, grubość 0,8 mm (wymiary nominalne wg DIN 125, forma A). 1000 sztuk waży ok. 0,309 kg.
Czym różni się podkładka M4 z ocynkiem ogniowym od ocynkowanej galwanicznie?▼
Grubością i trwałością powłoki. Podkładka HDG pracuje na zewnątrz, galwaniczna – w suchych pomieszczeniach. Wymiary obu wg DIN 125 są takie same.
Z jaką nakrętką łączyć podkładkę M4 HDG?▼
Z nakrętką i śrubą M4 ocynkowanymi ogniowo. Nie łącz jej ze stalą nierdzewną.
Czy podkładka M4 zmieści się na gwincie ocynkowanym ogniowo?▼
Tak – otwór Ø 4,3 mm daje ok. 0,3 mm luzu względem średnicy nominalnej M4, więc podkładka nasuwa się także na gwint z powłoką HDG.
Ile sztuk jest w opakowaniu?▼
Opakowanie zawiera 200 szt. podkładek M4 – to ok. 0,06 kg; 1 kg to ok. 3236 szt.
Skąd biały nalot na podkładkach ocynkowanych ogniowo?▼
To produkty korozji cynku powstające przy kondensacji wilgoci w zamkniętym opakowaniu. Trzymaj podkładki w suchym, przewiewnym magazynie.
Czy podkładka M4 zabezpiecza nakrętkę przed odkręceniem?▼
Nie – płaska podkładka rozkłada nacisk, ale nie blokuje nakrętki. Przy drganiach zastosuj kontrnakrętkę lub nakrętkę samokontrującą.
