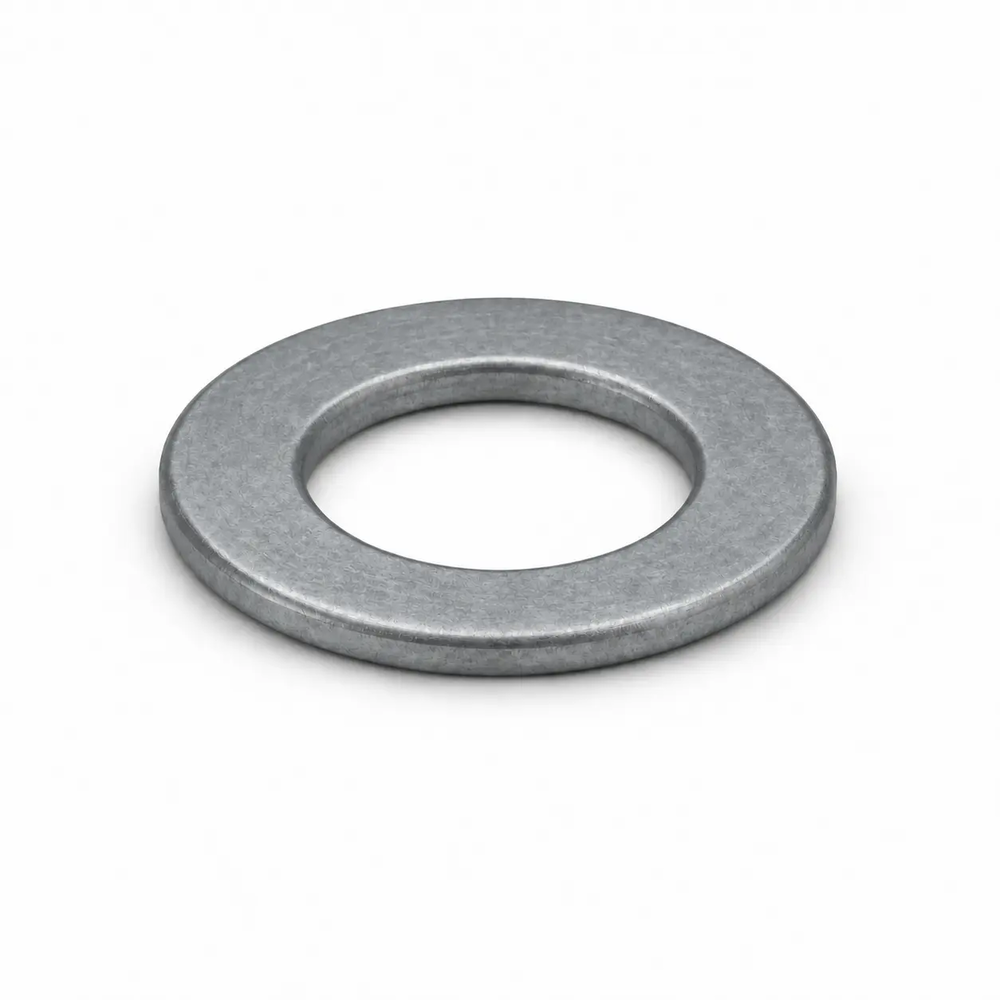

PODKŁADKA OKRĄGŁA DIN 125 M12 OCYNK OGNIOWY - HDG
/ opak.
/ opak.
Płaska podkładka M12 do połączeń na zewnątrz
Podkładka okrągła M12 wg DIN 125 (forma A) z ocynkiem ogniowym HDG: otwór Ø 13 mm, średnica zewnętrzna Ø 24 mm, grubość 2,5 mm. Do połączeń śrubowych na zewnątrz – ogrodzeń, konstrukcji stalowych i drewnianych. Opakowanie: 100 szt.
Podkładka DIN 125 M12 ocynk ogniowy – charakterystyka
Podkładka okrągła DIN 125 M12 to płaska podkładka z otworem Ø 13 mm i średnicy zewnętrznej Ø 24 mm, o grubości 2,5 mm. Zakładana pod nakrętkę lub łeb śruby rozkłada nacisk na powierzchnię ok. 320 mm² i chroni materiał przed wgnieceniem.
Materiał: stal węglowa, klasa twardości 140 HV, ocynk ogniowy HDG. 1000 sztuk waży ok. 6,27 kg (stal bez powłoki). Opakowanie zawiera 100 szt.
Ocynk ogniowy powstaje przez zanurzenie podkładki w stopionym cynku (PN-EN ISO 1461). Powłoka jest wielokrotnie grubsza od ocynku galwanicznego, dlatego podkładka nadaje się na zewnątrz – na deszcz, wilgoć i zmienne temperatury.
Zalety podkładki M12 z ocynkiem ogniowym
Ø 13 / Ø 24 × 2,5 mm.
Docisk na ok. 320 mm² zamiast na sam obrys nakrętki.
Luz ok. 1 mm na gwincie M12, także z powłoką.
Do śrub i nakrętek ogólnego przeznaczenia.
Ok. 0,63 kg w opakowaniu.
Gruba powłoka zanurzeniowa – do pracy na zewnątrz.
Zastosowanie podkładki DIN 125 M12 HDG
słupki, przęsła, zawiasy
połączenia drewna ze stalą na zewnątrz
mocowania ocynkowanych profili
maszyny, przyczepy, zagrody
W skrócie
Montaż podkładki M12
Kolejność składania połączenia z podkładką M12 HDG.
Parametry techniczne podkładki DIN 125 M12 HDG
Wymiary wg DIN 125 (forma A); powłoka zanurzeniowa wg PN-EN ISO 1461; powierzchnia docisku i masa orientacyjnie.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Rozmiar | M12 | do śrub, nakrętek i prętów M12 |
| Norma | DIN 125, forma A | zastąpiona przez PN-EN ISO 7089 |
| Średnica otworu d | Ø 13 mm | nominalna |
| Średnica zewnętrzna D | Ø 24 mm | nominalna |
| Grubość h | 2,5 mm | nominalna |
| Materiał | stal węglowa | klasa twardości 140 HV |
| Powłoka | ocynk ogniowy HDG | zanurzeniowy, PN-EN ISO 1461 |
| Powierzchnia docisku | ok. 320 mm² | obliczeniowo: π/4 · (D² − d²) |
| Masa 1000 szt. | ok. 6,27 kg | stal bez powłoki, orientacyjnie |
| Opakowanie | 100 szt. | ok. 0,63 kg |
Którą podkładkę DIN 125 wybrać?
Porównanie wykonań podkładek DIN 125 w ofercie.
| Wykonanie | Łącz z | Gdzie stosować |
|---|---|---|
| ocynk ogniowy HDG | śrubami i nakrętkami HDG | na zewnątrz, konstrukcje ocynkowane ogniowo |
| ocynk galwaniczny | śrubami i nakrętkami ocynkowanymi | suche wnętrza |
| stal nierdzewna A2 | śrubami i nakrętkami A2 | wilgoć, przemysł spożywczy |
Jak założyć podkładkę M12 HDG – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: Matowa, szara powłoka cynkowa nakładana metodą zanurzeniową chroni stal przez długie lata na otwartym powietrzu. To właściwy wybór do konstrukcji ocynkowanych ogniowo – podkładka, śruba i nakrętka mają wtedy tę samą trwałość.
Łączenie materiałów: podkładkę, nakrętkę i śrubę dobieraj w tym samym wykonaniu – ocynk ogniowy z ocynkiem ogniowym.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu – wilgoć w zamkniętym opakowaniu powoduje biały nalot na cynku.
Nie rzucaj opakowań – uderzenia odpryskują powłokę na krawędziach.
Podkładka M12 w innych wykonaniach
12512FZ · ten produktM12 ocynk galwaniczny
12512ZN · suche wnętrzaM12 stal nierdzewna A2
12513A2 · wilgoć i chemia
HDG – na zewnątrz, ocynk galwaniczny – suche wnętrza, A2 – wilgoć i chemia.
Pasujące nakrętki i pręty HDG
Karta techniczna podkładki DIN 125 M12 HDG
Badania i certyfikaty
■ PN-EN ISO 7089 – norma zastępująca
■ PN-EN ISO 1461 – powłoka zanurzeniowa
■ symbol 12512FZ
Najczęściej zadawane pytania o podkładce DIN 125 M12 HDG
Jakie wymiary ma podkładka DIN 125 M12?▼
Otwór Ø 13 mm, średnica zewnętrzna Ø 24 mm, grubość 2,5 mm (wymiary nominalne wg DIN 125, forma A). 1000 sztuk waży ok. 6,27 kg.
Z jaką nakrętką łączyć podkładkę M12 HDG?▼
Z nakrętką DIN 934 M12 klasy 8 ocynkowaną ogniowo i śrubą lub prętem gwintowanym M12 w tym samym wykonaniu. Nie łącz jej ze stalą nierdzewną.
Czym różni się podkładka M12 z ocynkiem ogniowym od ocynkowanej galwanicznie?▼
Ocynk ogniowy nakłada się przez zanurzenie w stopionym cynku – powłoka jest wielokrotnie grubsza i matowa. Ocynk galwaniczny jest cienki i błyszczący, przeznaczony do suchych wnętrz.
Na jaką powierzchnię podkładka M12 rozkłada nacisk?▼
Pierścień o średnicach Ø 13 i Ø 24 mm ma powierzchnię ok. 320 mm² (obliczeniowo). Dzięki temu nakrętka nie wgniata się w drewno, blachę czy powłokę malarską.
Czy podkładka M12 zmieści się na gwincie ocynkowanym ogniowo?▼
Tak – otwór Ø 13 mm daje ok. 1 mm luzu względem średnicy nominalnej M12, więc podkładka nasuwa się także na gwint z powłoką HDG.
Ile sztuk jest w opakowaniu?▼
Opakowanie zawiera 100 szt. podkładek M12 – to ok. 0,63 kg; 1 kg to ok. 159 szt.
Skąd biały nalot na podkładkach ocynkowanych ogniowo?▼
Biały nalot (biała rdza) tworzy się na świeżym cynku przy wilgoci i braku wentylacji. Nie oznacza uszkodzenia stali – przechowuj opakowania w suchym miejscu.
