PODKŁADKA OKRĄGŁA DIN 125 M56 OCYNK OGNIOWY - HDG
Podkładka DIN 125 M56 z ocynkiem ogniowym na deszcz i wilgoć

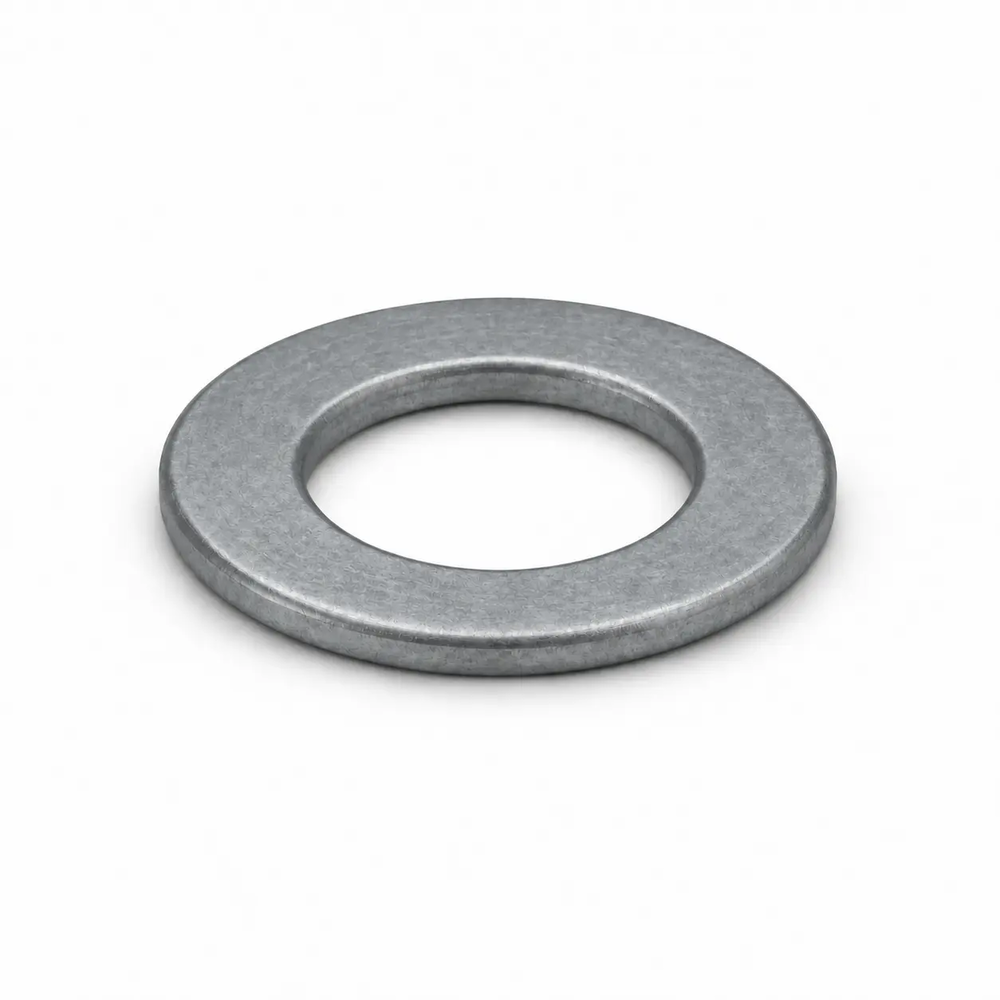

Podkładka okrągła M56 wg DIN 125 (forma A) z ocynkiem ogniowym HDG: otwór Ø 58 mm, średnica zewnętrzna Ø 105 mm, grubość 9 mm. Pasuje do śrub, nakrętek i prętów gwintowanych M56 ocynkowanych ogniowo. Opakowanie: 5 szt.
Podkładka DIN 125 M56 ocynk ogniowy – charakterystyka
Podkładka okrągła DIN 125 M56 to płaska podkładka z otworem Ø 58 mm i średnicy zewnętrznej Ø 105 mm, o grubości 9 mm. Zakładana pod nakrętkę lub łeb śruby rozkłada nacisk na powierzchnię ok. 6017 mm² i chroni materiał przed wgnieceniem.
Materiał: stal węglowa, klasa twardości 140 HV, ocynk ogniowy HDG. Opakowanie zawiera 5 szt.
W przeciwieństwie do cienkiego ocynku galwanicznego powłoka ogniowa wytrzymuje pracę na zewnątrz. Łącz podkładkę z elementami ocynkowanymi ogniowo – mieszanie z ocynkiem galwanicznym skraca trwałość połączenia do trwałości najsłabszego elementu.
Zalety podkładki M56 z ocynkiem ogniowym
Docisk na ok. 6017 mm² zamiast na sam obrys nakrętki.
Luz ok. 2 mm na gwincie M56, także z powłoką.
Do śrub i nakrętek ogólnego przeznaczenia.
Sprzedaż w opakowaniach.
Gruba powłoka zanurzeniowa – do pracy na zewnątrz.
Ø 58 / Ø 105 × 9 mm.
Zastosowanie podkładki DIN 125 M56 HDG
węzły hal, estakad i pomostów
stopy słupów, oświetlenie, telekomunikacja
posadowienie konstrukcji i urządzeń
mosty, ekrany, konstrukcje wsporcze (wg projektu)
W skrócie
Montaż podkładki M56
Kolejność składania połączenia z podkładką M56 HDG.
Parametry techniczne podkładki DIN 125 M56 HDG
Wymiary wg DIN 125 (forma A); powłoka zanurzeniowa wg PN-EN ISO 1461; powierzchnia docisku i masa orientacyjnie.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Rozmiar | M56 | do śrub, nakrętek i prętów M56 |
| Norma | DIN 125, forma A | zastąpiona przez PN-EN ISO 7089 |
| Średnica otworu d | Ø 58 mm | nominalna |
| Średnica zewnętrzna D | Ø 105 mm | nominalna |
| Grubość h | 9 mm | nominalna |
| Materiał | stal węglowa | klasa twardości 140 HV |
| Powłoka | ocynk ogniowy HDG | zanurzeniowy, PN-EN ISO 1461 |
| Powierzchnia docisku | ok. 6017 mm² | obliczeniowo: π/4 · (D² − d²) |
| Opakowanie | 5 szt. |
Którą podkładkę DIN 125 wybrać?
Porównanie wykonań podkładek DIN 125 w ofercie.
| Wykonanie | Łącz z | Gdzie stosować |
|---|---|---|
| ocynk ogniowy HDG | śrubami i nakrętkami HDG | na zewnątrz, konstrukcje ocynkowane ogniowo |
| ocynk galwaniczny | śrubami i nakrętkami ocynkowanymi | suche wnętrza |
| stal nierdzewna A2 | śrubami i nakrętkami A2 | wilgoć, przemysł spożywczy |
Jak założyć podkładkę M56 HDG – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: Ocynk ogniowy powstaje przez zanurzenie podkładki w stopionym cynku (PN-EN ISO 1461). Powłoka jest wielokrotnie grubsza od ocynku galwanicznego, dlatego podkładka nadaje się na zewnątrz – na deszcz, wilgoć i zmienne temperatury.
Łączenie materiałów: podkładkę, nakrętkę i śrubę dobieraj w tym samym wykonaniu – ocynk ogniowy z ocynkiem ogniowym.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu – wilgoć w zamkniętym opakowaniu powoduje biały nalot na cynku.
Nie rzucaj opakowań – uderzenia odpryskują powłokę na krawędziach.
Podkładka M56 w innych wykonaniach
12556FZ · ten produktM56 ocynk galwaniczny
12556ZN · suche wnętrza
HDG – na zewnątrz, ocynk galwaniczny – suche wnętrza, A2 – wilgoć i chemia.
Karta techniczna podkładki DIN 125 M56 HDG
Badania i certyfikaty
■ PN-EN ISO 7089 – norma zastępująca
■ PN-EN ISO 1461 – powłoka zanurzeniowa
■ symbol 12556FZ
Najczęściej zadawane pytania o podkładce DIN 125 M56 HDG
Jakie wymiary ma podkładka DIN 125 M56?▼
Otwór Ø 58 mm, średnica zewnętrzna Ø 105 mm, grubość 9 mm (wymiary nominalne wg DIN 125, forma A).
Z jaką nakrętką łączyć podkładkę M56 HDG?▼
Z nakrętką i śrubą M56 ocynkowanymi ogniowo. Nie łącz jej ze stalą nierdzewną.
Czym różni się podkładka M56 z ocynkiem ogniowym od ocynkowanej galwanicznie?▼
Podkładka HDG ma grubą, szarą powłokę z kąpieli cynkowej, odporną na deszcz i wilgoć. Galwaniczna ma kilka mikrometrów cynku i nadaje się do wnętrz.
Na jaką powierzchnię podkładka M56 rozkłada nacisk?▼
Pierścień o średnicach Ø 58 i Ø 105 mm ma powierzchnię ok. 6017 mm² (obliczeniowo). Dzięki temu nakrętka nie wgniata się w drewno, blachę czy powłokę malarską.
Czy podkładka M56 zmieści się na gwincie ocynkowanym ogniowo?▼
Tak – otwór Ø 58 mm daje ok. 2 mm luzu względem średnicy nominalnej M56, więc podkładka nasuwa się także na gwint z powłoką HDG.
Ile sztuk jest w opakowaniu?▼
Opakowanie zawiera 5 szt. podkładek M56.
Czy podkładka M56 zabezpiecza nakrętkę przed odkręceniem?▼
Nie – płaska podkładka rozkłada nacisk, ale nie blokuje nakrętki. Przy drganiach zastosuj kontrnakrętkę lub nakrętkę samokontrującą.
