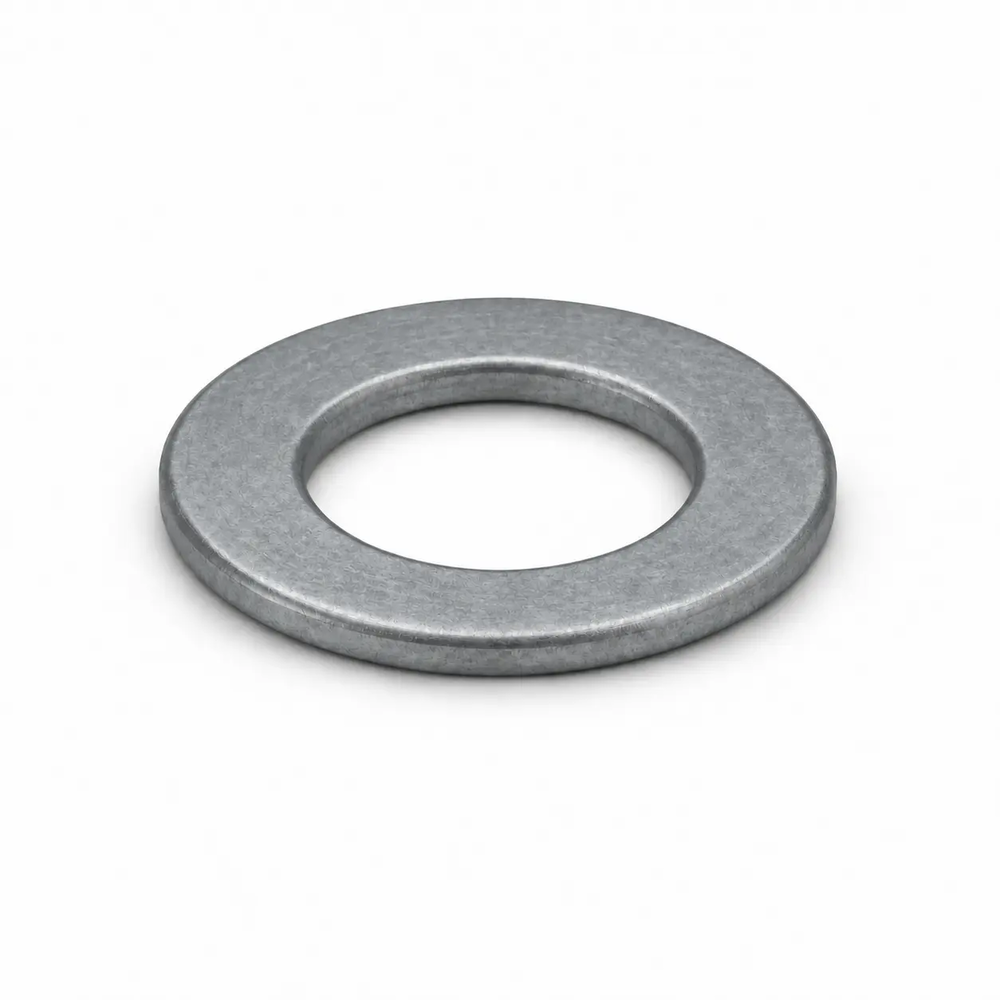

PODKŁADKA OKRĄGŁA DIN 125 M6 OCYNK OGNIOWY - HDG
Płaska podkładka M6 do połączeń na zewnątrz
Podkładka okrągła M6 wg DIN 125 (forma A) z ocynkiem ogniowym HDG: otwór Ø 6,4 mm, średnica zewnętrzna Ø 12 mm, grubość 1,6 mm. Do połączeń śrubowych na zewnątrz – ogrodzeń, konstrukcji stalowych i drewnianych. Opakowanie: 200 szt.
Podkładka DIN 125 M6 ocynk ogniowy – charakterystyka
Podkładka okrągła DIN 125 M6 to płaska podkładka z otworem Ø 6,4 mm i średnicy zewnętrznej Ø 12 mm, o grubości 1,6 mm. Zakładana pod nakrętkę lub łeb śruby rozkłada nacisk na powierzchnię ok. 80,9 mm² i chroni materiał przed wgnieceniem.
Materiał: stal węglowa, klasa twardości 140 HV, ocynk ogniowy HDG. 1000 sztuk waży ok. 1,01 kg (stal bez powłoki). Opakowanie zawiera 200 szt.
Ocynk ogniowy powstaje przez zanurzenie podkładki w stopionym cynku (PN-EN ISO 1461). Powłoka jest wielokrotnie grubsza od ocynku galwanicznego, dlatego podkładka nadaje się na zewnątrz – na deszcz, wilgoć i zmienne temperatury.
Zalety podkładki M6 z ocynkiem ogniowym
Gruba powłoka zanurzeniowa – do pracy na zewnątrz.
Ø 6,4 / Ø 12 × 1,6 mm.
Docisk na ok. 80,9 mm² zamiast na sam obrys nakrętki.
Luz ok. 0,4 mm na gwincie M6, także z powłoką.
Do śrub i nakrętek ogólnego przeznaczenia.
Ok. 0,2 kg w opakowaniu.
Zastosowanie podkładki DIN 125 M6 HDG
mocowanie siatek, paneli i uchwytów
tabliczki, znaki, skrzynki na zewnątrz
zawiasy, zaczepy, uchwyty bram
obejmy, wsporniki, korytka
W skrócie
Montaż podkładki M6
Kolejność składania połączenia z podkładką M6 HDG.
Parametry techniczne podkładki DIN 125 M6 HDG
Wymiary wg DIN 125 (forma A); powłoka zanurzeniowa wg PN-EN ISO 1461; powierzchnia docisku i masa orientacyjnie.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Rozmiar | M6 | do śrub, nakrętek i prętów M6 |
| Norma | DIN 125, forma A | zastąpiona przez PN-EN ISO 7089 |
| Średnica otworu d | Ø 6,4 mm | nominalna |
| Średnica zewnętrzna D | Ø 12 mm | nominalna |
| Grubość h | 1,6 mm | nominalna |
| Materiał | stal węglowa | klasa twardości 140 HV |
| Powłoka | ocynk ogniowy HDG | zanurzeniowy, PN-EN ISO 1461 |
| Powierzchnia docisku | ok. 80,9 mm² | obliczeniowo: π/4 · (D² − d²) |
| Masa 1000 szt. | ok. 1,01 kg | stal bez powłoki, orientacyjnie |
| Opakowanie | 200 szt. | ok. 0,2 kg |
Którą podkładkę DIN 125 wybrać?
Porównanie wykonań podkładek DIN 125 w ofercie.
| Wykonanie | Łącz z | Gdzie stosować |
|---|---|---|
| ocynk ogniowy HDG | śrubami i nakrętkami HDG | na zewnątrz, konstrukcje ocynkowane ogniowo |
| ocynk galwaniczny | śrubami i nakrętkami ocynkowanymi | suche wnętrza |
| stal nierdzewna A2 | śrubami i nakrętkami A2 | wilgoć, przemysł spożywczy |
Jak założyć podkładkę M6 HDG – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: Matowa, szara powłoka cynkowa nakładana metodą zanurzeniową chroni stal przez długie lata na otwartym powietrzu. To właściwy wybór do konstrukcji ocynkowanych ogniowo – podkładka, śruba i nakrętka mają wtedy tę samą trwałość.
Łączenie materiałów: podkładkę, nakrętkę i śrubę dobieraj w tym samym wykonaniu – ocynk ogniowy z ocynkiem ogniowym.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu – wilgoć w zamkniętym opakowaniu powoduje biały nalot na cynku.
Nie rzucaj opakowań – uderzenia odpryskują powłokę na krawędziach.
Podkładka M6 w innych wykonaniach
1256.4FZ · ten produktM6 ocynk galwaniczny
1256ZN · suche wnętrzaM6 stal nierdzewna A2
1256.4A2 · wilgoć i chemia
HDG – na zewnątrz, ocynk galwaniczny – suche wnętrza, A2 – wilgoć i chemia.
Pasujące nakrętki i pręty HDG
Karta techniczna podkładki DIN 125 M6 HDG
Badania i certyfikaty
■ PN-EN ISO 7089 – norma zastępująca
■ PN-EN ISO 1461 – powłoka zanurzeniowa
■ symbol 1256.4FZ
Najczęściej zadawane pytania o podkładce DIN 125 M6 HDG
Jakie wymiary ma podkładka DIN 125 M6?▼
Otwór Ø 6,4 mm, średnica zewnętrzna Ø 12 mm, grubość 1,6 mm (wymiary nominalne wg DIN 125, forma A). 1000 sztuk waży ok. 1,01 kg.
Czym różni się podkładka M6 z ocynkiem ogniowym od ocynkowanej galwanicznie?▼
Ocynk ogniowy nakłada się przez zanurzenie w stopionym cynku – powłoka jest wielokrotnie grubsza i matowa. Ocynk galwaniczny jest cienki i błyszczący, przeznaczony do suchych wnętrz.
Z jaką nakrętką łączyć podkładkę M6 HDG?▼
Z nakrętką DIN 934 M6 klasy 8 ocynkowaną ogniowo i śrubą lub prętem gwintowanym M6 w tym samym wykonaniu. Nie łącz jej ze stalą nierdzewną.
Na jaką powierzchnię podkładka M6 rozkłada nacisk?▼
Pierścień o średnicach Ø 6,4 i Ø 12 mm ma powierzchnię ok. 80,9 mm² (obliczeniowo). Dzięki temu nakrętka nie wgniata się w drewno, blachę czy powłokę malarską.
Czy podkładka M6 zmieści się na gwincie ocynkowanym ogniowo?▼
Tak – otwór Ø 6,4 mm daje ok. 0,4 mm luzu względem średnicy nominalnej M6, więc podkładka nasuwa się także na gwint z powłoką HDG.
Ile sztuk jest w opakowaniu?▼
Opakowanie zawiera 200 szt. podkładek M6 – to ok. 0,2 kg; 1 kg to ok. 990 szt.
Skąd biały nalot na podkładkach ocynkowanych ogniowo?▼
Biały nalot (biała rdza) tworzy się na świeżym cynku przy wilgoci i braku wentylacji. Nie oznacza uszkodzenia stali – przechowuj opakowania w suchym miejscu.
