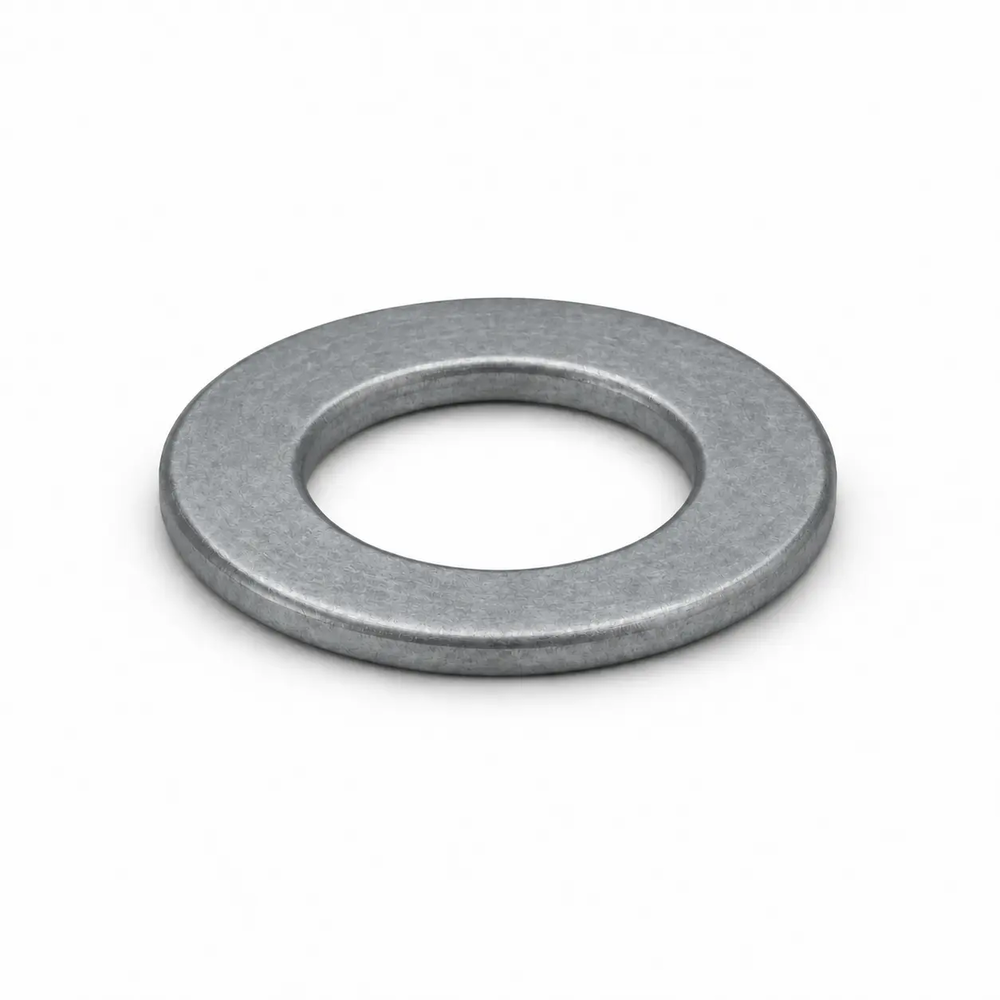

PODKŁADKA OKRĄGŁA DIN 125 M5 OCYNK OGNIOWY - HDG
Podkładka DIN 125 M5 z ocynkiem ogniowym na deszcz i wilgoć
Podkładka okrągła M5 wg DIN 125 (forma A) z ocynkiem ogniowym HDG: otwór Ø 5,3 mm, średnica zewnętrzna Ø 10 mm, grubość 1 mm. Pasuje do śrub, nakrętek i prętów gwintowanych M5 ocynkowanych ogniowo. Opakowanie: 200 szt.
Podkładka DIN 125 M5 ocynk ogniowy – charakterystyka
Podkładka okrągła DIN 125 M5 to płaska podkładka z otworem Ø 5,3 mm i średnicy zewnętrznej Ø 10 mm, o grubości 1 mm. Zakładana pod nakrętkę lub łeb śruby rozkłada nacisk na powierzchnię ok. 56,5 mm² i chroni materiał przed wgnieceniem.
Materiał: stal węglowa, klasa twardości 140 HV, ocynk ogniowy HDG. 1000 sztuk waży ok. 0,443 kg (stal bez powłoki). Opakowanie zawiera 200 szt.
W przeciwieństwie do cienkiego ocynku galwanicznego powłoka ogniowa wytrzymuje pracę na zewnątrz. Łącz podkładkę z elementami ocynkowanymi ogniowo – mieszanie z ocynkiem galwanicznym skraca trwałość połączenia do trwałości najsłabszego elementu.
Zalety podkładki M5 z ocynkiem ogniowym
Docisk na ok. 56,5 mm² zamiast na sam obrys nakrętki.
Luz ok. 0,3 mm na gwincie M5, także z powłoką.
Do śrub i nakrętek ogólnego przeznaczenia.
Ok. 0,09 kg w opakowaniu.
Gruba powłoka zanurzeniowa – do pracy na zewnątrz.
Ø 5,3 / Ø 10 × 1 mm.
Zastosowanie podkładki DIN 125 M5 HDG
mocowanie siatek, paneli i uchwytów
tabliczki, znaki, skrzynki na zewnątrz
zawiasy, zaczepy, uchwyty bram
obejmy, wsporniki, korytka
W skrócie
Montaż podkładki M5
Kolejność składania połączenia z podkładką M5 HDG.
Parametry techniczne podkładki DIN 125 M5 HDG
Wymiary wg DIN 125 (forma A); powłoka zanurzeniowa wg PN-EN ISO 1461; powierzchnia docisku i masa orientacyjnie.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Rozmiar | M5 | do śrub, nakrętek i prętów M5 |
| Norma | DIN 125, forma A | zastąpiona przez PN-EN ISO 7089 |
| Średnica otworu d | Ø 5,3 mm | nominalna |
| Średnica zewnętrzna D | Ø 10 mm | nominalna |
| Grubość h | 1 mm | nominalna |
| Materiał | stal węglowa | klasa twardości 140 HV |
| Powłoka | ocynk ogniowy HDG | zanurzeniowy, PN-EN ISO 1461 |
| Powierzchnia docisku | ok. 56,5 mm² | obliczeniowo: π/4 · (D² − d²) |
| Masa 1000 szt. | ok. 0,443 kg | stal bez powłoki, orientacyjnie |
| Opakowanie | 200 szt. | ok. 0,09 kg |
Którą podkładkę DIN 125 wybrać?
Porównanie wykonań podkładek DIN 125 w ofercie.
| Wykonanie | Łącz z | Gdzie stosować |
|---|---|---|
| ocynk ogniowy HDG | śrubami i nakrętkami HDG | na zewnątrz, konstrukcje ocynkowane ogniowo |
| ocynk galwaniczny | śrubami i nakrętkami ocynkowanymi | suche wnętrza |
| stal nierdzewna A2 | śrubami i nakrętkami A2 | wilgoć, przemysł spożywczy |
Jak założyć podkładkę M5 HDG – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: Ocynk ogniowy powstaje przez zanurzenie podkładki w stopionym cynku (PN-EN ISO 1461). Powłoka jest wielokrotnie grubsza od ocynku galwanicznego, dlatego podkładka nadaje się na zewnątrz – na deszcz, wilgoć i zmienne temperatury.
Łączenie materiałów: podkładkę, nakrętkę i śrubę dobieraj w tym samym wykonaniu – ocynk ogniowy z ocynkiem ogniowym.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu – wilgoć w zamkniętym opakowaniu powoduje biały nalot na cynku.
Nie rzucaj opakowań – uderzenia odpryskują powłokę na krawędziach.
Podkładka M5 w innych wykonaniach
1255FZ · ten produktM5 ocynk galwaniczny
1255ZN · suche wnętrzaM5 stal nierdzewna A2
1255.3A2 · wilgoć i chemia
HDG – na zewnątrz, ocynk galwaniczny – suche wnętrza, A2 – wilgoć i chemia.
Pasujące nakrętki i pręty HDG
Karta techniczna podkładki DIN 125 M5 HDG
Badania i certyfikaty
■ PN-EN ISO 7089 – norma zastępująca
■ PN-EN ISO 1461 – powłoka zanurzeniowa
■ symbol 1255FZ
Najczęściej zadawane pytania o podkładce DIN 125 M5 HDG
Jakie wymiary ma podkładka DIN 125 M5?▼
Otwór Ø 5,3 mm, średnica zewnętrzna Ø 10 mm, grubość 1 mm (wymiary nominalne wg DIN 125, forma A). 1000 sztuk waży ok. 0,443 kg.
Z jaką nakrętką łączyć podkładkę M5 HDG?▼
Z nakrętką DIN 934 M5 klasy 8 ocynkowaną ogniowo i śrubą lub prętem gwintowanym M5 w tym samym wykonaniu. Nie łącz jej ze stalą nierdzewną.
Czym różni się podkładka M5 z ocynkiem ogniowym od ocynkowanej galwanicznie?▼
Podkładka HDG ma grubą, szarą powłokę z kąpieli cynkowej, odporną na deszcz i wilgoć. Galwaniczna ma kilka mikrometrów cynku i nadaje się do wnętrz.
Na jaką powierzchnię podkładka M5 rozkłada nacisk?▼
Pierścień o średnicach Ø 5,3 i Ø 10 mm ma powierzchnię ok. 56,5 mm² (obliczeniowo). Dzięki temu nakrętka nie wgniata się w drewno, blachę czy powłokę malarską.
Czy podkładka M5 zmieści się na gwincie ocynkowanym ogniowo?▼
Tak – otwór Ø 5,3 mm daje ok. 0,3 mm luzu względem średnicy nominalnej M5, więc podkładka nasuwa się także na gwint z powłoką HDG.
Ile sztuk jest w opakowaniu?▼
Opakowanie zawiera 200 szt. podkładek M5 – to ok. 0,09 kg; 1 kg to ok. 2257 szt.
Czy podkładka M5 zabezpiecza nakrętkę przed odkręceniem?▼
Nie – płaska podkładka rozkłada nacisk, ale nie blokuje nakrętki. Przy drganiach zastosuj kontrnakrętkę lub nakrętkę samokontrującą.
