PODKŁADKA OKRĄGŁA DIN 125 M3 OCYNK OGNIOWY - HDG
Płaska podkładka M3 do połączeń na zewnątrz

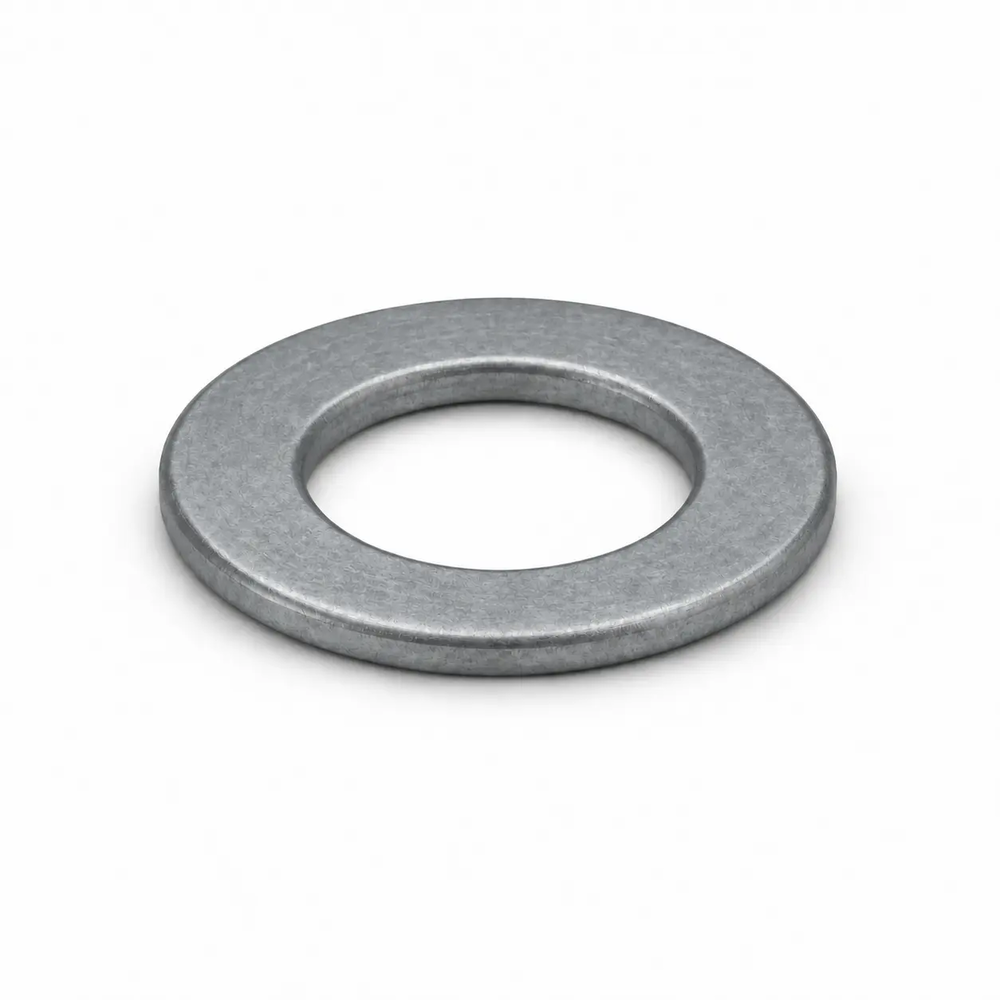

Podkładka okrągła M3 wg DIN 125 (forma A) z ocynkiem ogniowym HDG: otwór Ø 3,2 mm, średnica zewnętrzna Ø 7 mm, grubość 0,5 mm. Do połączeń śrubowych na zewnątrz – ogrodzeń, konstrukcji stalowych i drewnianych. Opakowanie: 200 szt.
Podkładka DIN 125 M3 ocynk ogniowy – charakterystyka
Podkładka okrągła DIN 125 M3 to płaska podkładka z otworem Ø 3,2 mm i średnicy zewnętrznej Ø 7 mm, o grubości 0,5 mm. Zakładana pod nakrętkę lub łeb śruby rozkłada nacisk na powierzchnię ok. 30,4 mm² i chroni materiał przed wgnieceniem.
Materiał: stal węglowa, klasa twardości 140 HV, ocynk ogniowy HDG. 1000 sztuk waży ok. 0,119 kg (stal bez powłoki). Opakowanie zawiera 200 szt.
Ocynk ogniowy powstaje przez zanurzenie podkładki w stopionym cynku (PN-EN ISO 1461). Powłoka jest wielokrotnie grubsza od ocynku galwanicznego, dlatego podkładka nadaje się na zewnątrz – na deszcz, wilgoć i zmienne temperatury.
Zalety podkładki M3 z ocynkiem ogniowym
Ø 3,2 / Ø 7 × 0,5 mm.
Docisk na ok. 30,4 mm² zamiast na sam obrys nakrętki.
Luz ok. 0,2 mm na gwincie M3, także z powłoką.
Do śrub i nakrętek ogólnego przeznaczenia.
Ok. 0,02 kg w opakowaniu.
Gruba powłoka zanurzeniowa – do pracy na zewnątrz.
Zastosowanie podkładki DIN 125 M3 HDG
mocowanie siatek, paneli i uchwytów
tabliczki, znaki, skrzynki na zewnątrz
zawiasy, zaczepy, uchwyty bram
obejmy, wsporniki, korytka
W skrócie
Montaż podkładki M3
Kolejność składania połączenia z podkładką M3 HDG.
Parametry techniczne podkładki DIN 125 M3 HDG
Wymiary wg DIN 125 (forma A); powłoka zanurzeniowa wg PN-EN ISO 1461; powierzchnia docisku i masa orientacyjnie.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Rozmiar | M3 | do śrub, nakrętek i prętów M3 |
| Norma | DIN 125, forma A | zastąpiona przez PN-EN ISO 7089 |
| Średnica otworu d | Ø 3,2 mm | nominalna |
| Średnica zewnętrzna D | Ø 7 mm | nominalna |
| Grubość h | 0,5 mm | nominalna |
| Materiał | stal węglowa | klasa twardości 140 HV |
| Powłoka | ocynk ogniowy HDG | zanurzeniowy, PN-EN ISO 1461 |
| Powierzchnia docisku | ok. 30,4 mm² | obliczeniowo: π/4 · (D² − d²) |
| Masa 1000 szt. | ok. 0,119 kg | stal bez powłoki, orientacyjnie |
| Opakowanie | 200 szt. | ok. 0,02 kg |
Którą podkładkę DIN 125 wybrać?
Porównanie wykonań podkładek DIN 125 w ofercie.
| Wykonanie | Łącz z | Gdzie stosować |
|---|---|---|
| ocynk ogniowy HDG | śrubami i nakrętkami HDG | na zewnątrz, konstrukcje ocynkowane ogniowo |
| ocynk galwaniczny | śrubami i nakrętkami ocynkowanymi | suche wnętrza |
| stal nierdzewna A2 | śrubami i nakrętkami A2 | wilgoć, przemysł spożywczy |
Jak założyć podkładkę M3 HDG – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: Matowa, szara powłoka cynkowa nakładana metodą zanurzeniową chroni stal przez długie lata na otwartym powietrzu. To właściwy wybór do konstrukcji ocynkowanych ogniowo – podkładka, śruba i nakrętka mają wtedy tę samą trwałość.
Łączenie materiałów: podkładkę, nakrętkę i śrubę dobieraj w tym samym wykonaniu – ocynk ogniowy z ocynkiem ogniowym.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu – wilgoć w zamkniętym opakowaniu powoduje biały nalot na cynku.
Nie rzucaj opakowań – uderzenia odpryskują powłokę na krawędziach.
Podkładka M3 w innych wykonaniach
1253FZ · ten produktM3 ocynk galwaniczny
1253ZN · suche wnętrza
HDG – na zewnątrz, ocynk galwaniczny – suche wnętrza, A2 – wilgoć i chemia.
Karta techniczna podkładki DIN 125 M3 HDG
Badania i certyfikaty
■ PN-EN ISO 7089 – norma zastępująca
■ PN-EN ISO 1461 – powłoka zanurzeniowa
■ symbol 1253FZ
Najczęściej zadawane pytania o podkładce DIN 125 M3 HDG
Jakie wymiary ma podkładka DIN 125 M3?▼
Otwór Ø 3,2 mm, średnica zewnętrzna Ø 7 mm, grubość 0,5 mm (wymiary nominalne wg DIN 125, forma A). 1000 sztuk waży ok. 0,119 kg.
Z jaką nakrętką łączyć podkładkę M3 HDG?▼
Z nakrętką i śrubą M3 ocynkowanymi ogniowo. Nie łącz jej ze stalą nierdzewną.
Czym różni się podkładka M3 z ocynkiem ogniowym od ocynkowanej galwanicznie?▼
Ocynk ogniowy nakłada się przez zanurzenie w stopionym cynku – powłoka jest wielokrotnie grubsza i matowa. Ocynk galwaniczny jest cienki i błyszczący, przeznaczony do suchych wnętrz.
Na jaką powierzchnię podkładka M3 rozkłada nacisk?▼
Pierścień o średnicach Ø 3,2 i Ø 7 mm ma powierzchnię ok. 30,4 mm² (obliczeniowo). Dzięki temu nakrętka nie wgniata się w drewno, blachę czy powłokę malarską.
Czy podkładka M3 zmieści się na gwincie ocynkowanym ogniowo?▼
Tak – otwór Ø 3,2 mm daje ok. 0,2 mm luzu względem średnicy nominalnej M3, więc podkładka nasuwa się także na gwint z powłoką HDG.
Ile sztuk jest w opakowaniu?▼
Opakowanie zawiera 200 szt. podkładek M3 – to ok. 0,02 kg; 1 kg to ok. 8403 szt.
Skąd biały nalot na podkładkach ocynkowanych ogniowo?▼
Biały nalot (biała rdza) tworzy się na świeżym cynku przy wilgoci i braku wentylacji. Nie oznacza uszkodzenia stali – przechowuj opakowania w suchym miejscu.
