NAKRĘTKA DIN 934 M8 KL.8 OCYNK OGNIOWY - HDG
/ opak.
/ opak.
Nakrętka M8 do połączeń ocynkowanych ogniowo na zewnątrz

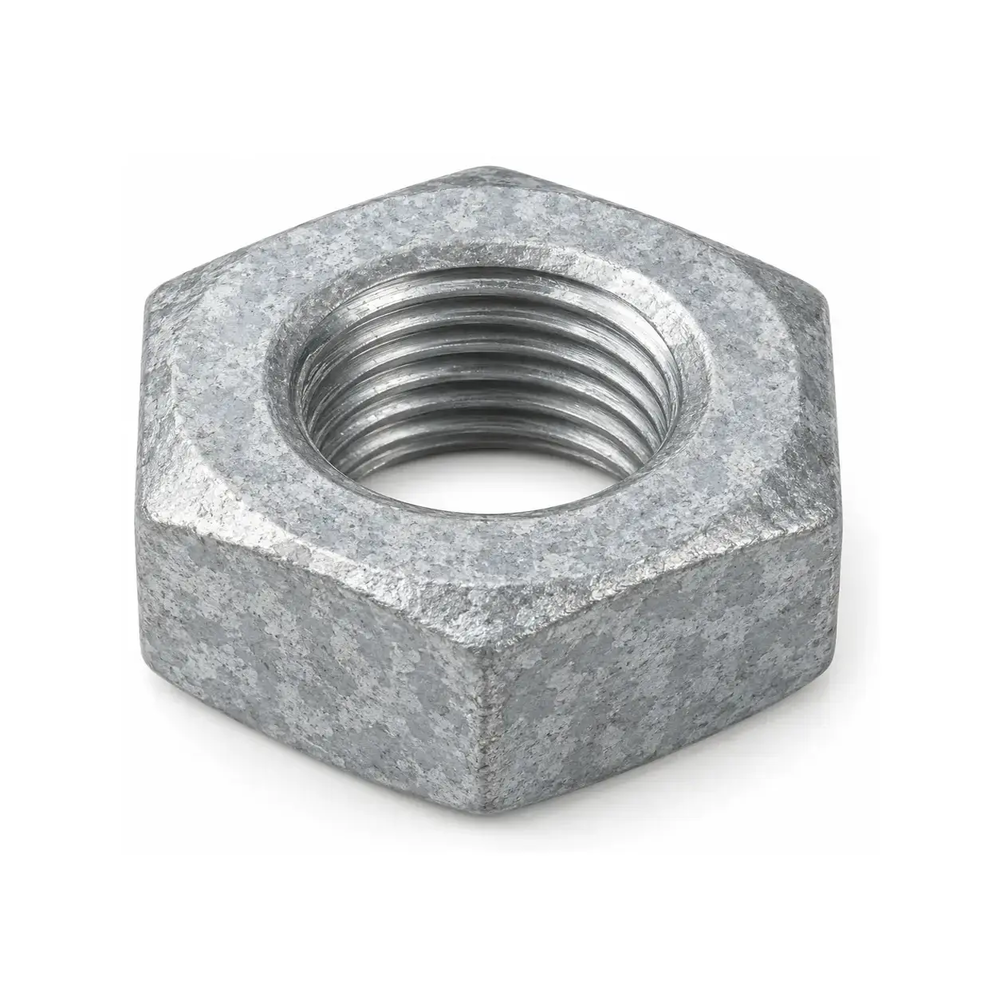

Nakrętka sześciokątna M8 wg DIN 934, klasa 8, z ocynkiem ogniowym HDG: gwint M8 × 1,25, klucz 13 mm, wysokość 6,5 mm. Do śrub i prętów gwintowanych M8 ocynkowanych ogniowo, na zewnątrz. Opakowanie: 200 szt.
Nakrętka DIN 934 M8 kl. 8 ocynk ogniowy – charakterystyka

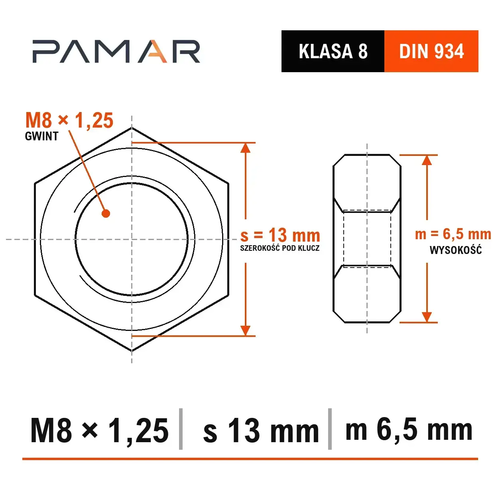

Nakrętka sześciokątna DIN 934 M8 ma gwint metryczny zwykły M8 × 1,25, rozmiar pod klucz 13 mm, wysokość 6,5 mm i średnicę po narożach min. 14,38 mm. Klasa własności 8 wg PN-EN ISO 898-2 – do śrub klasy 8.8 i niższych. Uwaga: ISO 4032 dla M8 przewiduje inny rozmiar (klucz 13 mm, wysokość 6,8 mm) – ta nakrętka jest wykonana wg DIN 934.

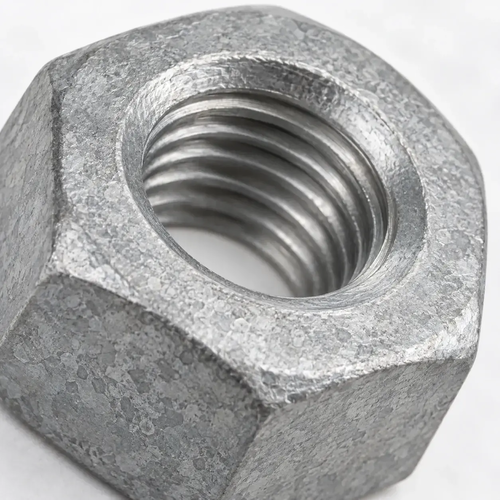

Gwint nakrętek ocynkowanych ogniowo nacina się z naddatkiem na grubą powłokę cynkową śruby (PN-EN ISO 10684). Dlatego nakrętka HDG M8 pasuje do śrub i prętów gwintowanych M8 ocynkowanych ogniowo – na śrubie bez powłoki lub z ocynkiem galwanicznym będzie miała luz.
Materiał: stal węglowa, klasa 8, ocynk ogniowy HDG. 1000 sztuk waży ok. 5,31 kg (bez powłoki). Otwór przejściowy pod śrubę M8: Ø 9 mm (ISO 273). Opakowanie: 200 szt.
Ocynk ogniowy powstaje przez zanurzenie nakrętki w stopionym cynku (PN-EN ISO 10684, PN-EN ISO 1461). Powłoka jest wielokrotnie grubsza od ocynku galwanicznego, dlatego nakrętka nadaje się na zewnątrz – na deszcz, wilgoć i zmienne temperatury.

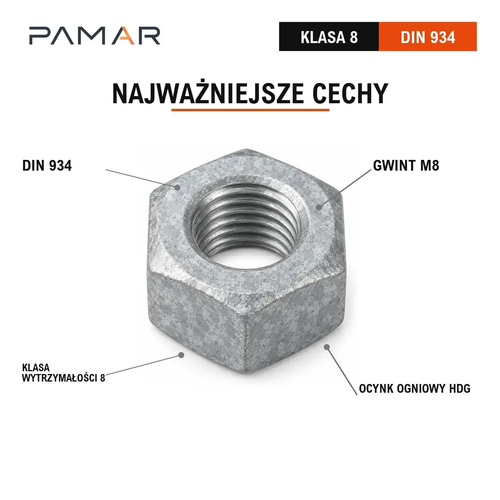

Zalety nakrętki M8 z ocynkiem ogniowym
Śruba, nakrętka i podkładka HDG korodują równo wolno.
Ok. 1,06 kg w opakowaniu.
Gruba powłoka zanurzeniowa – do pracy na zewnątrz.
Do śrub 8.8 i niższych klas.
Pasuje na śrubę M8 ocynkowaną ogniowo.
Wysokość 6,5 mm wg DIN 934.

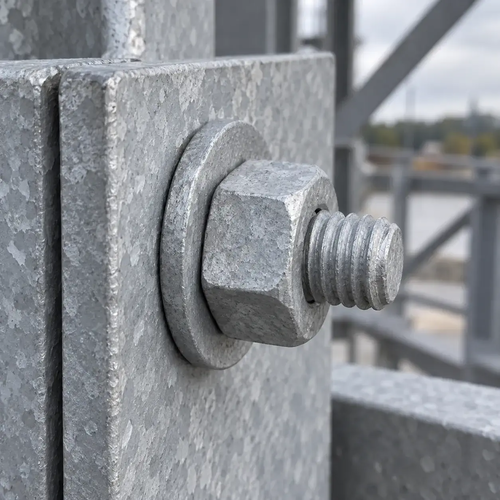

Zastosowanie nakrętki DIN 934 M8 HDG
panele, obejmy, uchwyty
zawiasy, zaczepy bram
tablice i znaki na zewnątrz
wsporniki, korytka
W skrócie
Montaż nakrętki M8
Kolejność składania połączenia z nakrętką M8 HDG.
Parametry techniczne nakrętki DIN 934 M8 HDG
Wymiary wg DIN 934; klasa 8 wg PN-EN ISO 898-2; nakrętki ocynkowane ogniowo wg PN-EN ISO 10684; masa orientacyjna; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M8 × 1,25 | metryczny zwykły, z naddatkiem na powłokę |
| Norma | DIN 934 | odpowiednik PN-EN ISO 4032 (inne wymiary) |
| Klasa własności | 8 | PN-EN ISO 898-2 |
| Rozmiar pod klucz S | 13 mm | nominalny |
| Wysokość m | 6,5 mm | max |
| Średnica po narożach e | 14,38 mm | min. |
| Powłoka | ocynk ogniowy HDG | zanurzeniowy, PN-EN ISO 10684 |
| Do śrub klasy | 8.8 i niższych | ocynkowanych ogniowo |
| Masa 1000 szt. | ok. 5,31 kg | bez powłoki, orientacyjnie |
| Opakowanie | 200 szt. | ok. 1,06 kg |
| Otwór przejściowy | Ø 9 mm | pod śrubę M8, ISO 273 |
Którą nakrętkę M8 wybrać?
Porównanie wykonań nakrętek DIN 934 w ofercie.
| Wykonanie | Łącz z | Gdzie stosować |
|---|---|---|
| kl. 8 ocynk ogniowy HDG | śrubami i prętami HDG | na zewnątrz, konstrukcje ocynkowane ogniowo |
| kl. 8 ocynk galwaniczny | śrubami 8.8 ocynkowanymi | suche wnętrza |
| stal nierdzewna A2 | śrubami A2 | wilgoć, przemysł spożywczy |
Jak zamontować nakrętkę M8 HDG – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: Matowa, szara powłoka cynkowa nakładana metodą zanurzeniową chroni nakrętkę przez długie lata na otwartym powietrzu. To właściwy wybór do konstrukcji ocynkowanych ogniowo – śruba, nakrętka i podkładka mają wtedy tę samą trwałość.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – ocynk ogniowy z ocynkiem ogniowym.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu – wilgoć w zamkniętym opakowaniu powoduje biały nalot na cynku.
Chroń gwint przed zanieczyszczeniem i uderzeniami – naddatek na powłokę nie zostawia miejsca na zabrudzenia.
Nakrętka M8 w innych wykonaniach
93488.8FZ · ten produktM8 kl. 8 ocynk galwaniczny
93488ZN · suche wnętrzaM8 kl. 8 bez pokrycia
93488 · wnętrza, połączenia malowaneM8 kl. 6 ocynk galwaniczny
93486ZN · suche wnętrza, śruby do 6.8M8 stal nierdzewna A2
9348A2 · wilgoć i chemia
HDG – na zewnątrz ze śrubami HDG; ocynk galwaniczny – suche wnętrza; A2 – wilgoć i chemia.
Pasujące podkładki, pręty i rozmiary
Karta techniczna nakrętki DIN 934 M8 HDG
Badania i certyfikaty
■ PN-EN ISO 898-2 – klasa 8
■ PN-EN ISO 10684 – ocynk ogniowy elementów złącznych
■ symbol 93488.8FZ
Najczęściej zadawane pytania o nakrętce DIN 934 M8 HDG
Jakie wymiary ma nakrętka DIN 934 M8 HDG?▼
Gwint M8 × 1,25, rozmiar pod klucz 13 mm, wysokość 6,5 mm, średnica po narożach min. 14,38 mm (DIN 934). Wg ISO 4032 ten rozmiar ma klucz 13 mm – sprawdź klucz przed montażem.
Z jaką śrubą łączyć nakrętkę M8 ocynkowaną ogniowo?▼
Gwint nakrętki HDG jest nacięty z naddatkiem na powłokę cynkową śruby (PN-EN ISO 10684). Dobierz śrubę lub pręt gwintowany M8 ocynkowany ogniowo, klasy 8.8 lub niższej. Na śrubie bez powłoki albo z ocynkiem galwanicznym nakrętka będzie miała wyczuwalny luz.
Do jakiej klasy śrub jest nakrętka M8 klasy 8?▼
Klasa 8 wg PN-EN ISO 898-2 pasuje do śrub klasy 8.8 oraz niższych (4.6, 4.8, 5.6, 5.8, 6.8). Do śrub 10.9 potrzebna jest nakrętka klasy 10.
Jaki klucz pasuje do nakrętki M8 HDG?▼
Klucz 13 mm – płaski, oczkowy lub nasadka 6-kątna. Powłoka ogniowa jest grubsza, więc używaj klucza dobrze dopasowanego, który nie zedrze cynku z naroży.
Czym różni się ocynk ogniowy od galwanicznego na nakrętce M8?▼
Ocynk ogniowy nakłada się przez zanurzenie w stopionym cynku – powłoka jest wielokrotnie grubsza, matowa i szara, przeznaczona na zewnątrz. Ocynk galwaniczny jest cienki i błyszczący, do suchych wnętrz.
Ile sztuk jest w opakowaniu?▼
Opakowanie zawiera 200 szt. nakrętek M8 – to ok. 1,06 kg.
Jaką podkładkę dać pod nakrętkę M8 HDG?▼
Podkładkę DIN 125 M8 z ocynkiem ogniowym – link znajdziesz w sekcji akcesoriów. Nie łącz elementów HDG ze stalą nierdzewną ani z ocynkiem galwanicznym.
