NAKRĘTKA DIN 934 M5 KL.8 OCYNK OGNIOWY - HDG
/ opak.
/ opak.
Gruba powłoka cynkowa na nakrętce M5 klasy 8

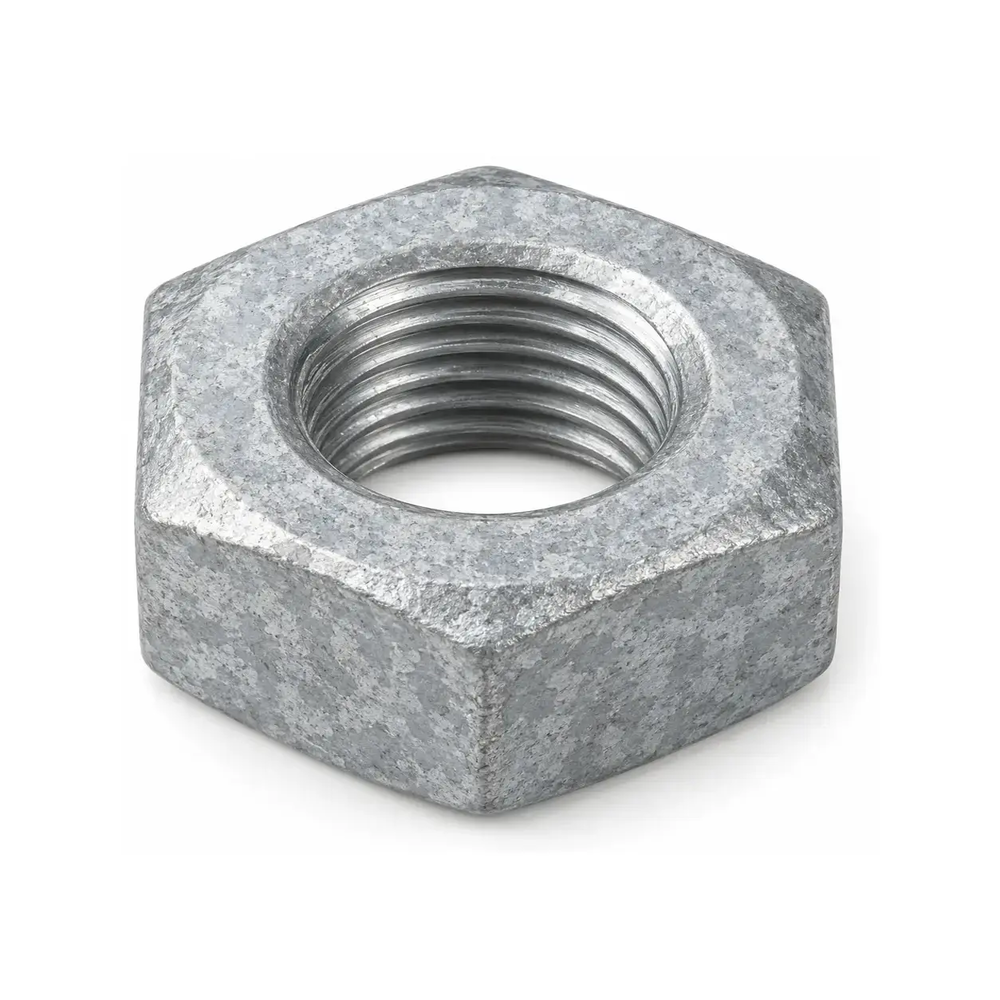

DIN 934 M5 kl. 8 HDG – nakrętka z grubą powłoką cynkową nakładaną zanurzeniowo. Klucz 8 mm, wysokość 4 mm, gwint M5 × 0,8 wykonany z naddatkiem na powłokę – do śrub ocynkowanych ogniowo. Opakowanie: 200 szt.

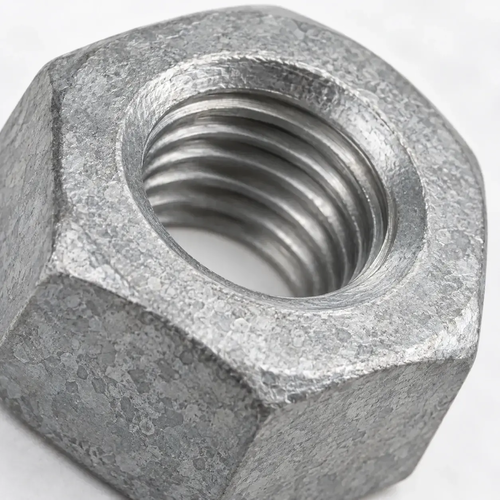

Nakrętka DIN 934 M5 kl. 8 ocynk ogniowy – charakterystyka
Nakrętka sześciokątna DIN 934 M5 ma gwint metryczny zwykły M5 × 0,8, rozmiar pod klucz 8 mm, wysokość 4 mm i średnicę po narożach min. 8,79 mm. Klasa własności 8 wg PN-EN ISO 898-2 – do śrub klasy 8.8 i niższych. Uwaga: ISO 4032 dla M5 przewiduje inny rozmiar (klucz 8 mm, wysokość 4,7 mm) – ta nakrętka jest wykonana wg DIN 934.
Gwint nakrętek ocynkowanych ogniowo nacina się z naddatkiem na grubą powłokę cynkową śruby (PN-EN ISO 10684). Dlatego nakrętka HDG M5 pasuje do śrub i prętów gwintowanych M5 ocynkowanych ogniowo – na śrubie bez powłoki lub z ocynkiem galwanicznym będzie miała luz.
Materiał: stal węglowa, klasa 8, ocynk ogniowy HDG. 1000 sztuk waży ok. 1,36 kg (bez powłoki). Otwór przejściowy pod śrubę M5: Ø 5,5 mm (ISO 273). Opakowanie: 200 szt.
Matowa, szara powłoka cynkowa nakładana metodą zanurzeniową chroni nakrętkę przez długie lata na otwartym powietrzu. To właściwy wybór do konstrukcji ocynkowanych ogniowo – śruba, nakrętka i podkładka mają wtedy tę samą trwałość.

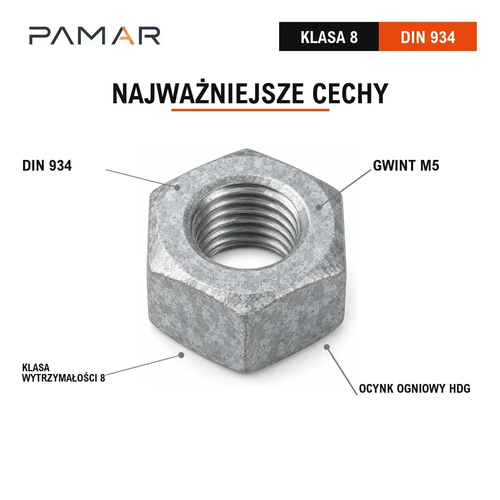

Zalety nakrętki M5 z ocynkiem ogniowym
Wysokość 4 mm wg DIN 934.
Śruba, nakrętka i podkładka HDG korodują równo wolno.
Ok. 0,27 kg w opakowaniu.
Gruba powłoka zanurzeniowa – do pracy na zewnątrz.
Do śrub 8.8 i niższych klas.
Pasuje na śrubę M5 ocynkowaną ogniowo.

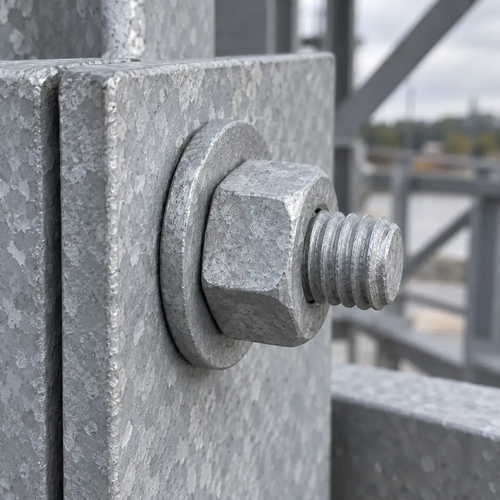

Zastosowanie nakrętki DIN 934 M5 HDG
panele, obejmy, uchwyty
zawiasy, zaczepy bram
tablice i znaki na zewnątrz
wsporniki, korytka
W skrócie
Montaż nakrętki M5
Kolejność składania połączenia z nakrętką M5 HDG.

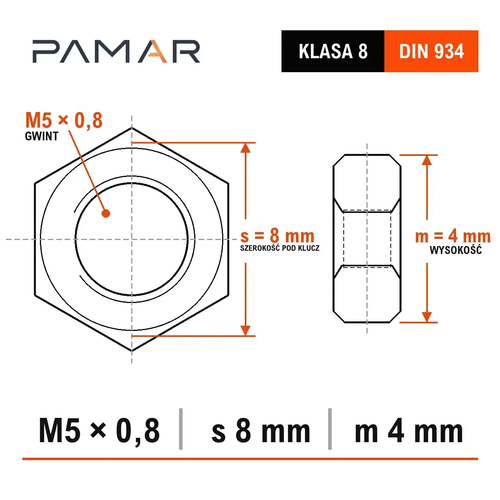

Parametry techniczne nakrętki DIN 934 M5 HDG
Wymiary wg DIN 934; klasa 8 wg PN-EN ISO 898-2; nakrętki ocynkowane ogniowo wg PN-EN ISO 10684; masa orientacyjna; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M5 × 0,8 | metryczny zwykły, z naddatkiem na powłokę |
| Norma | DIN 934 | odpowiednik PN-EN ISO 4032 (inne wymiary) |
| Klasa własności | 8 | PN-EN ISO 898-2 |
| Rozmiar pod klucz S | 8 mm | nominalny |
| Wysokość m | 4 mm | max |
| Średnica po narożach e | 8,79 mm | min. |
| Powłoka | ocynk ogniowy HDG | zanurzeniowy, PN-EN ISO 10684 |
| Do śrub klasy | 8.8 i niższych | ocynkowanych ogniowo |
| Masa 1000 szt. | ok. 1,36 kg | bez powłoki, orientacyjnie |
| Opakowanie | 200 szt. | ok. 0,27 kg |
| Otwór przejściowy | Ø 5,5 mm | pod śrubę M5, ISO 273 |
Którą nakrętkę M5 wybrać?
Porównanie wykonań nakrętek DIN 934 w ofercie.
| Wykonanie | Łącz z | Gdzie stosować |
|---|---|---|
| kl. 8 ocynk ogniowy HDG | śrubami i prętami HDG | na zewnątrz, konstrukcje ocynkowane ogniowo |
| kl. 8 ocynk galwaniczny | śrubami 8.8 ocynkowanymi | suche wnętrza |
| stal nierdzewna A2 | śrubami A2 | wilgoć, przemysł spożywczy |
Jak zamontować nakrętkę M5 HDG – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: Cienki ocynk galwaniczny nadaje się do wnętrz, a powłoka ogniowa – na zewnątrz. Łącz nakrętkę HDG ze śrubami i prętami ocynkowanymi ogniowo; mieszanie z elementami galwanicznymi skraca trwałość połączenia do trwałości najsłabszego elementu.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – ocynk ogniowy z ocynkiem ogniowym.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu – wilgoć w zamkniętym opakowaniu powoduje biały nalot na cynku.
Chroń gwint przed zanieczyszczeniem i uderzeniami – naddatek na powłokę nie zostawia miejsca na zabrudzenia.
Nakrętka M5 w innych wykonaniach
93458.8FZ · ten produktM5 kl. 8 ocynk galwaniczny
93458ZN · suche wnętrzaM5 kl. 8 bez pokrycia
93458 · wnętrza, połączenia malowaneM5 kl. 6 ocynk galwaniczny
93456ZN · suche wnętrza, śruby do 6.8M5 stal nierdzewna A2
9345A2 · wilgoć i chemia
HDG – na zewnątrz ze śrubami HDG; ocynk galwaniczny – suche wnętrza; A2 – wilgoć i chemia.
Pasujące podkładki, pręty i rozmiary
Karta techniczna nakrętki DIN 934 M5 HDG
Badania i certyfikaty
■ PN-EN ISO 898-2 – klasa 8
■ PN-EN ISO 10684 – ocynk ogniowy elementów złącznych
■ symbol 93458.8FZ
Najczęściej zadawane pytania o nakrętce DIN 934 M5 HDG
Jakie wymiary ma nakrętka DIN 934 M5 HDG?▼
Gwint M5 × 0,8, rozmiar pod klucz 8 mm, wysokość 4 mm, średnica po narożach min. 8,79 mm (DIN 934). Wg ISO 4032 ten rozmiar ma klucz 8 mm – sprawdź klucz przed montażem.
Z jaką śrubą łączyć nakrętkę M5 ocynkowaną ogniowo?▼
Gwint nakrętki HDG jest nacięty z naddatkiem na powłokę cynkową śruby (PN-EN ISO 10684). Dobierz śrubę lub pręt gwintowany M5 ocynkowany ogniowo, klasy 8.8 lub niższej. Na śrubie bez powłoki albo z ocynkiem galwanicznym nakrętka będzie miała wyczuwalny luz.
Do jakiej klasy śrub jest nakrętka M5 klasy 8?▼
Klasa 8 wg PN-EN ISO 898-2 pasuje do śrub klasy 8.8 oraz niższych (4.6, 4.8, 5.6, 5.8, 6.8). Do śrub 10.9 potrzebna jest nakrętka klasy 10.
Dlaczego nakrętka M5 HDG jest matowa i szara?▼
Ocynk ogniowy nakłada się przez zanurzenie w stopionym cynku – powłoka jest wielokrotnie grubsza, matowa i szara, przeznaczona na zewnątrz. Ocynk galwaniczny jest cienki i błyszczący, do suchych wnętrz.
Skąd biały nalot na nakrętkach ocynkowanych ogniowo?▼
To tzw. biała rdza – produkt korozji cynku, gdy nakrętki długo leżą w wilgoci bez dostępu powietrza. Nie oznacza uszkodzenia stali; przechowuj opakowania w suchym, przewiewnym miejscu.
Jaką podkładkę dać pod nakrętkę M5 HDG?▼
Podkładkę DIN 125 M5 z ocynkiem ogniowym – link znajdziesz w sekcji akcesoriów. Nie łącz elementów HDG ze stalą nierdzewną ani z ocynkiem galwanicznym.
Czy nakrętka DIN 934 M5 zabezpiecza przed odkręceniem?▼
Nie – to zwykła nakrętka sześciokątna. Przy drganiach zastosuj kontrnakrętkę albo inne zabezpieczenie zgodne z projektem.
