Podwalina HS 150x140 mm do drzwi przesuwnych: zrównanie progu HS z poziomem posadzki
Belka pod próg HS o wymiarze 150x140 mm. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 140 mm – zrównanie progu HS z poziomem posadzki. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 150x140 mm – charakterystyka
Podwalina HS 150x140 mm to podwalina HS średnia do systemów przesuwnych HS i HST. Wysokość w tym zakresie najczęściej odpowiada grubości warstw podłogi – izolacji, wylewki i wykończenia. Dzięki temu próg drzwi przesuwnych może wypaść w poziomie posadzki.
Nośność zapewnia prasowana pianka PU – 8700 kPa przy 10% odkształcenia – a izolacyjność wkład XPS o przewodności cieplnej 0,037 W/(m·K).
Szerokość 150 mm w części górnej podpiera próg, a węższa część dolna (110 mm) osadzona jest w otworze. Część dolna ma układ 20 + 70 + 20 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 520 cm przygotuj ok. 518 cm belki (ok. 1 cm luzu z każdej strony) – to 2 odcinki łączone łącznikami pozycjonującymi i klejem. Kątowniki co maks. 40 cm oznaczają co najmniej 14 punktów mocowania.
Zalety podwaliny HS 150x140 mm
Góra 150 mm pod próg, dół 110 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Zrównanie progu HS z poziomem posadzki.
Do progów HS o standardowej głębokości.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 150x140 mm
próg w poziomie posadzki
pełne warstwy podłogi przy progu
podparcie ciężkiego skrzydła
ciepły montaż od początku budowy
podparcie na całej szerokości progu
systemy przesuwne HS i HST
W skrócie

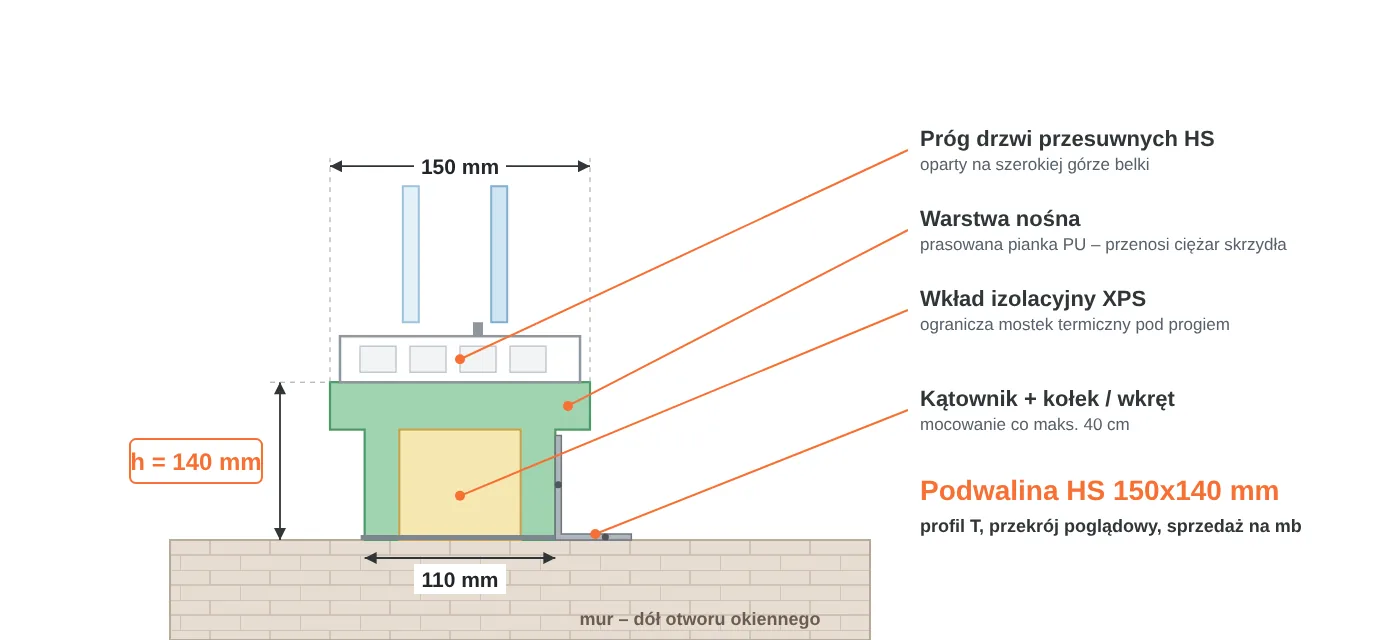

Budowa podwaliny HS
Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 150x140 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 150 mm | pod próg |
| Szerokość – część dolna | 110 mm | 20 + 70 + 20 mm |
| Wysokość | 140 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm – ten zakres | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Jak zamontować podwalinę HS 150x140 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 150x120 mm
wysokość 120 mmHS 150x130 mm
wysokość 130 mmHS 150x150 mm
wysokość 150 mmHS 170x140 mm
szerokość 170 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 150x140 mm
Dokumenty i dane
■ wymiar: góra 150 mm, dół 110 mm, wysokość 140 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 150x140 mm
Czy podwalina HS 150x140 mm pozwoli zrobić wyjście bez progu?▼
Tak, jeśli suma warstw podłogi wynosi ok. 140 mm – próg stanie wtedy w poziomie posadzki.
Jak dobrać belkę HS 150x140 mm do warstw posadzki?▼
Zsumuj grubość izolacji, wylewki i wykończenia przy drzwiach. Jeżeli wynosi ok. 140 mm, ta wysokość wyrówna próg z podłogą.
Czy przy belce HS 150x140 mm można zrobić ogrzewanie podłogowe?▼
Tak. Warstwy podłogi z ogrzewaniem dochodzą do boku belki – jej wysokość dobierz do grubości tych warstw.
Czym różni się podwalina HS 150x140 mm od wersji 170 mm?▼
Szerokością: część górna 150 mm i dolna 110 mm zamiast 170 i 130 mm. Wysokość 140 mm i materiał są takie same.
Do jakiego progu jest belka HS 150x140 mm?▼
Do progów HS o głębokości mieszczącej się na szerokości 150 mm – górna część belki podpiera próg na całej szerokości.
Czym przykleić podwalinę HS 150x140 mm do podłoża?▼
Elastycznym klejem hybrydowym do profili ciepłego montażu – na spód belki, a następnie mocny docisk do podłoża.
Czy przed montażem belki HS 150x140 mm trzeba gruntować?▼
Chłonne podłoża – ceramikę, beton komórkowy, silikaty – zagruntuj co najmniej dzień przed montażem.
Czym uszczelnić próg na belce HS 150x140 mm?▼
Szczelinę między progiem a murem wypełnij pianką montażową lub taśmą rozprężną, a od środka i z zewnątrz zastosuj taśmy do ciepłego montażu.
