Podwalina HS 170x140 mm do drzwi przesuwnych: zrównanie progu HS z poziomem posadzki
Belka HS 170x140 mm do ciepłego montażu okien i drzwi przesuwnych. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 140 mm – zrównanie progu HS z poziomem posadzki. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 170x140 mm – charakterystyka
Podwalina HS 170x140 mm to podwalina HS średnia do systemów przesuwnych HS i HST. Wysokość w tym zakresie najczęściej odpowiada grubości warstw podłogi – izolacji, wylewki i wykończenia. Dzięki temu próg drzwi przesuwnych może wypaść w poziomie posadzki.
Część nośna z pianki PU przenosi duże obciążenia od ciężkich skrzydeł – maksymalne obciążenie użytkowe to 87 kg/cm². Wkład XPS 300 kPa poprawia izolacyjność.
Szerokość 170 mm w części górnej podpiera szeroki próg, a część dolna (130 mm) daje stabilne oparcie w otworze. Część dolna ma układ 25 + 80 + 25 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 350 cm przygotuj ok. 348 cm belki (ok. 1 cm luzu z każdej strony) – mieści się w jednym odcinku do 3700 mm. Kątowniki co maks. 40 cm oznaczają co najmniej 10 punktów mocowania.
Zalety podwaliny HS 170x140 mm
Góra 170 mm pod próg, dół 130 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Zrównanie progu HS z poziomem posadzki.
Do szerszych, cięższych progów HS.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 170x140 mm
próg w poziomie posadzki
pełne warstwy podłogi przy progu
podparcie ciężkiego skrzydła
ciepły montaż od początku budowy
podparcie progu do ok. 170 mm
systemy przesuwne HS i HST
W skrócie
Budowa podwaliny HS

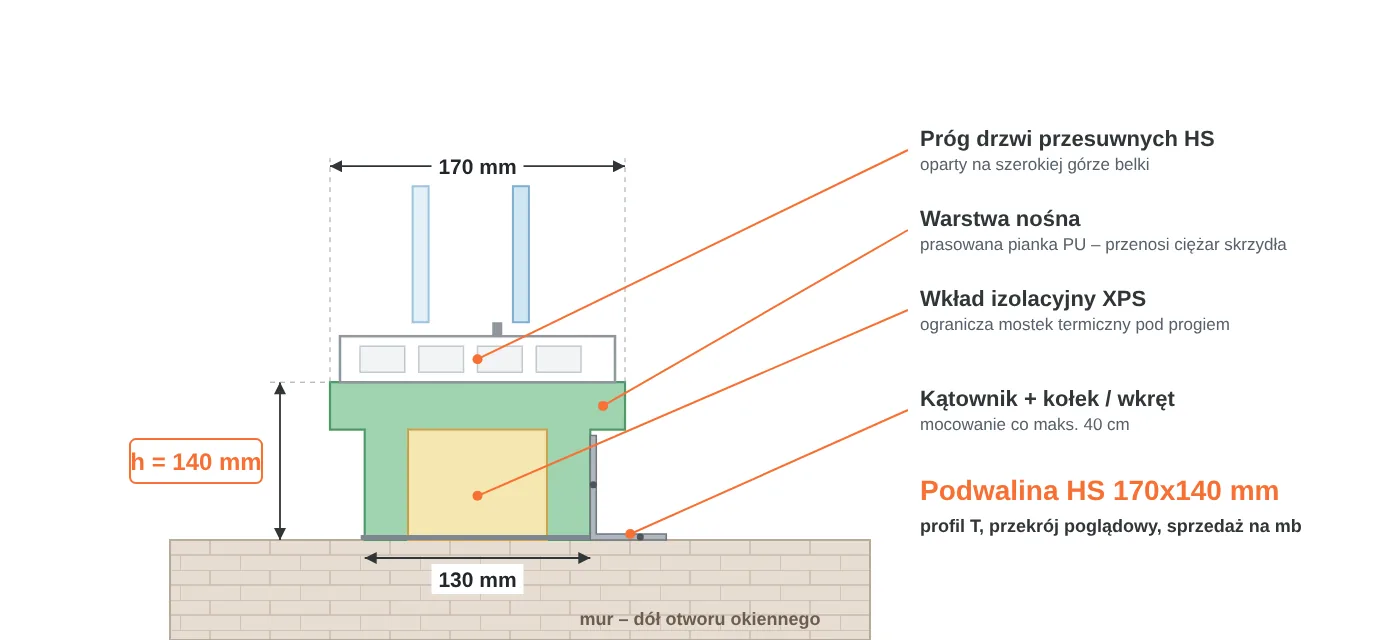

Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 170x140 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 170 mm | pod próg |
| Szerokość – część dolna | 130 mm | 25 + 80 + 25 mm |
| Wysokość | 140 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm – ten zakres | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Jak zamontować podwalinę HS 170x140 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 170x120 mm
wysokość 120 mmHS 170x130 mm
wysokość 130 mmHS 170x150 mm
wysokość 150 mmHS 150x140 mm
szerokość 150 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 170x140 mm
Dokumenty i dane
■ wymiar: góra 170 mm, dół 130 mm, wysokość 140 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 170x140 mm
Czy podwalina HS 170x140 mm pozwoli zrobić wyjście bez progu?▼
Tak, jeśli suma warstw podłogi wynosi ok. 140 mm – próg stanie wtedy w poziomie posadzki.
Jak dobrać belkę HS 170x140 mm do warstw posadzki?▼
Zsumuj grubość izolacji, wylewki i wykończenia przy drzwiach. Jeżeli wynosi ok. 140 mm, ta wysokość wyrówna próg z podłogą.
Czy przy belce HS 170x140 mm można zrobić ogrzewanie podłogowe?▼
Tak. Warstwy podłogi z ogrzewaniem dochodzą do boku belki – jej wysokość dobierz do grubości tych warstw.
Kiedy wybrać belkę HS 170x140 mm zamiast 150 mm?▼
Gdy próg jest szerszy albo skrzydło cięższe – szersza belka daje większą powierzchnię oparcia.
Jaki kształt ma przekrój belki HS 170x140 mm?▼
Litery T: część górna 170 mm podpiera próg, a węższa część dolna 130 mm (25 + 80 + 25 mm) osadzona jest w otworze.
Jakie obciążenie przeniesie belka HS 170x140 mm?▼
Warstwa nośna z pianki PU ma maksymalne obciążenie użytkowe 87 kg/cm² i naprężenie ściskające 8700 kPa przy 10% odkształcenia.
Ile belki HS 170x140 mm potrzeba pod otwór 350 cm?▼
Ok. 3,48 mb – belka powinna być ok. 2 cm krótsza od otworu, czyli ok. 1 cm luzu z każdej strony.
Ile punktów mocowania ma belka HS 170x140 mm pod otwór 350 cm?▼
Przy ok. 348 cm belki i kątownikach co maks. 40 cm – co najmniej 10.
