Podwalina HS 150x260 mm do drzwi przesuwnych: wypełnienie bardzo dużej różnicy wysokości pod progiem
Belka pod próg HS o wymiarze 150x260 mm. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 260 mm – wypełnienie bardzo dużej różnicy wysokości pod progiem. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 150x260 mm – charakterystyka
Podwalina HS 150x260 mm to bardzo wysoka podwalina HS do systemów przesuwnych HS i HST. Bardzo wysoka belka HS pozwala osadzić próg drzwi przesuwnych znacznie powyżej stropu. Cała strefa pod progiem wypełniona jest nośnym, izolacyjnym materiałem.
Nośność zapewnia prasowana pianka PU – 8700 kPa przy 10% odkształcenia – a izolacyjność wkład XPS o przewodności cieplnej 0,037 W/(m·K).
Szerokość 150 mm w części górnej podpiera próg, a węższa część dolna (110 mm) osadzona jest w otworze. Część dolna ma układ 20 + 70 + 20 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 420 cm przygotuj ok. 418 cm belki (ok. 1 cm luzu z każdej strony) – to 2 odcinki łączone łącznikami pozycjonującymi i klejem. Kątowniki co maks. 40 cm oznaczają co najmniej 12 punktów mocowania.
Zalety podwaliny HS 150x260 mm
Góra 150 mm pod próg, dół 110 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Wypełnienie bardzo dużej różnicy wysokości pod progiem.
Do progów HS o standardowej głębokości.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 150x260 mm
tarasy, stropy nad nieogrzewanym
pełna izolacja pod progiem
duża różnica wysokości
zmiana poziomu posadzki
podparcie na całej szerokości progu
systemy przesuwne HS i HST
W skrócie
Budowa podwaliny HS

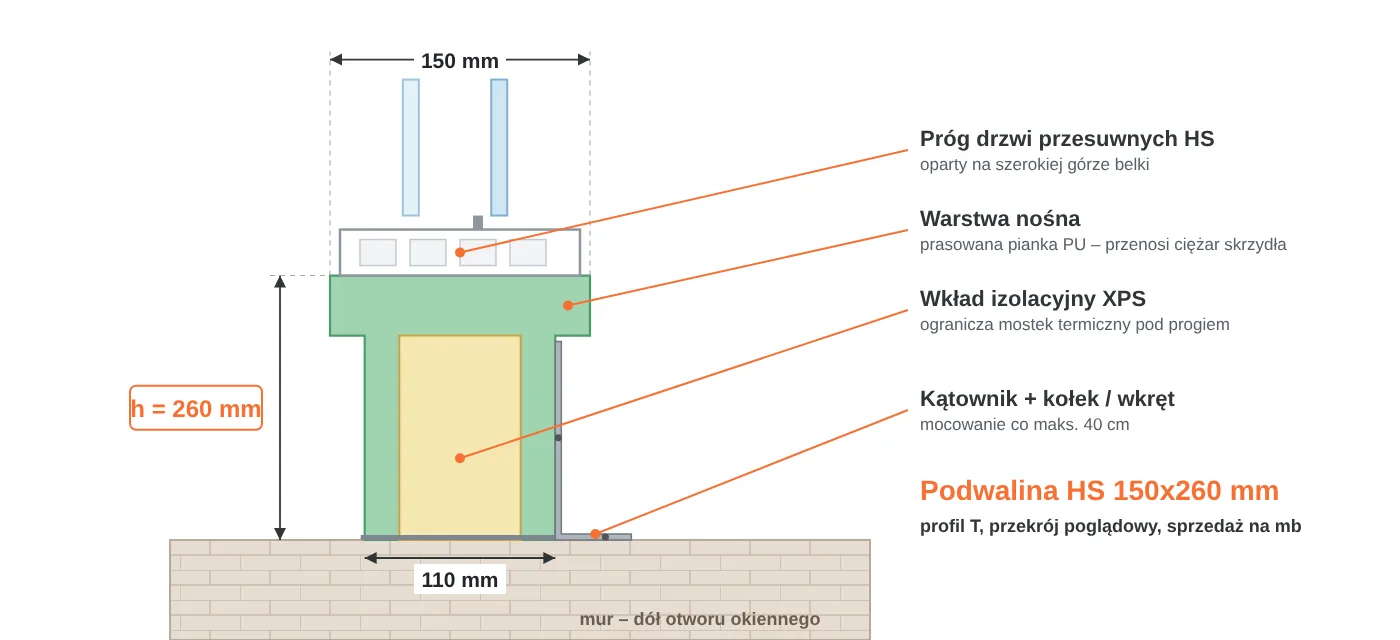

Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 150x260 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 150 mm | pod próg |
| Szerokość – część dolna | 110 mm | 20 + 70 + 20 mm |
| Wysokość | 260 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm – ten zakres | zamiast domurowania |
Jak zamontować podwalinę HS 150x260 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 150x240 mm
wysokość 240 mmHS 150x250 mm
wysokość 250 mmHS 150x270 mm
wysokość 270 mmHS 170x260 mm
szerokość 170 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 150x260 mm
Dokumenty i dane
■ wymiar: góra 150 mm, dół 110 mm, wysokość 260 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 150x260 mm
Kiedy stosuje się bardzo wysoką podwalinę HS 150x260 mm?▼
Gdy próg drzwi przesuwnych ma stanąć aż 260 mm nad stropem – przy bardzo grubych warstwach podłogi lub zmianie poziomu posadzki.
Jak zapewnić stabilność belki HS 150x260 mm?▼
Klej na całej długości, kątowniki co maks. 40 cm i kontrola pionu przed osadzeniem progu.
Czy podwalina HS 150x260 mm zastąpi domurowanie pod progiem?▼
Tak. Wypełnia 260 mm wysokości ciepłym, nośnym materiałem – bez mostka termicznego.
Czym różni się podwalina HS 150x260 mm od wersji 170 mm?▼
Szerokością: część górna 150 mm i dolna 110 mm zamiast 170 i 130 mm. Wysokość 260 mm i materiał są takie same.
Do jakiego progu jest belka HS 150x260 mm?▼
Do progów HS o głębokości mieszczącej się na szerokości 150 mm – górna część belki podpiera próg na całej szerokości.
Jakie obciążenie przeniesie belka HS 150x260 mm?▼
Warstwa nośna z pianki PU ma maksymalne obciążenie użytkowe 87 kg/cm² i naprężenie ściskające 8700 kPa przy 10% odkształcenia.
Ile belki HS 150x260 mm potrzeba pod otwór 420 cm?▼
Ok. 4,18 mb – belka powinna być ok. 2 cm krótsza od otworu, czyli ok. 1 cm luzu z każdej strony.
Ile punktów mocowania ma belka HS 150x260 mm pod otwór 420 cm?▼
Przy ok. 418 cm belki i kątownikach co maks. 40 cm – co najmniej 12.
