Belki okienne (podwaliny)
Warianty i wysokości
| Wariant | Wysokości h |
|---|---|
| NYXON GREEN 60 | 30–300 mm co 10 mm |
| NYXON GREEN 70 | 30–300 mm co 10 mm |
Jak dobrać? Wariant 60 lub 70 dobierz do głębokości profilu okna. Wysokość h to odległość od muru do dolnej krawędzi ramy – z uwzględnieniem warstw posadzki. Przy wysuniętym montażu w warstwę ocieplenia połącz belkę z termoparapetem.
Powiązane wpisy
PAMAR · PODWALINY

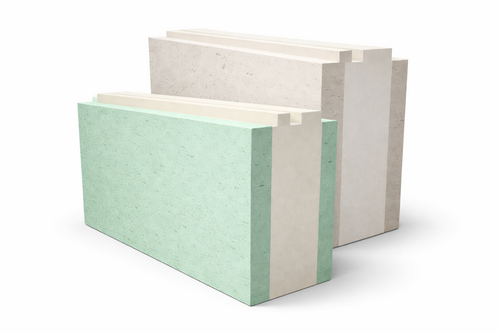

Belki okienne (podwaliny) NYXON GREEN 60 i 70
Podwaliny pod ramę okna i drzwi, które przenoszą obciążenie na mur i przerywają mostek termiczny w strefie progu. Dwa warianty – 60 i 70 – w wysokościach od 30 do 300 mm co 10 mm.
NYXON GREEN60 · 70CO 10 MMH 30–300 MM
Dostępne wykonania
Konkretny rozmiar wybierzesz z listy produktów powyżej.
| Wariant | Wysokości h |
|---|---|
| NYXON GREEN 60 | 30–300 mm co 10 mm |
| NYXON GREEN 70 | 30–300 mm co 10 mm |
Kiedy stosować podwalinę?
ŚCIANA 3-WARSTWOWAOkno w izolacjiPodparcie ramy wysuniętej w warstwę ocieplenia.
PRÓGMostek termicznyCiepła strefa pod oknem balkonowym i drzwiami.
WYSOKOŚĆWyrównanie poziomuPodniesienie ramy do poziomu warstw posadzki.
PARAPETPod parapetemRazem z termoparapetem tworzy ciepły pas pod oknem.
Jak dobrać belkę?
01WariantDobierz 60 lub 70 do głębokości profilu okna.
02Wysokość hOd muru do dolnej krawędzi ramy – z uwzględnieniem warstw podłogi.
03MocowanieZgodnie z instrukcją producenta – klej i łączniki mechaniczne.
04UszczelnieniePołączenie belki z murem i ramą zabezpiecz fartuchem lub taśmą.
Porównaj z
HSBelki HSdo drzwi przesuwnychZOBACZ BELKI →PARAPETTermoparapetyNYXON GREEN 60 × 60ZOBACZ TERMOPARAPETY →
Skompletuj połączenie
EPDMFartuchy EPDM0,75 mm, szer. 50–1000 mmZOBACZ FARTUCHY →TAŚMATaśmy do ciepłego montażuwewnętrzne i zewnętrzneZOBACZ TAŚMY →PVCWkręty do stolarki PVCmontaż okien i drzwiZOBACZ WKRĘTY →
Podwaliny okienne NYXON GREEN – sklep internetowy Pamar
Podwalina, nazywana też belką okienną lub belką podprogową, to element, na którym stawia się ramę okna balkonowego lub drzwi. Przenosi ciężar stolarki na strop, a zarazem oddziela ramę od zimnego muru, dzięki czemu strefa progu nie przemarza. W Pamar kupisz podwaliny NYXON GREEN w dwóch wariantach i wszystkich wysokościach od 30 do 300 mm.Do podwaliny dobierzesz w tym samym zamówieniu fartuch EPDM, klej, taśmy i wkręty do stolarki.
W OFERCIE
2 warianty NYXON GREEN 60 i 70
28 wysokości w każdym wariancie
30–300 mm skok co 10 mm
HS 150 i 170 do drzwi przesuwnych – osobna kategoria
Jak policzyć wysokość podwaliny? – przykład
100 mmIzolacjaStyropian lub inna termoizolacja na stropie.
+ 50 mmWylewkaJastrych nad izolacją.
+ 15 mmPosadzkaPłytki razem z klejem lub panele z podkładem.
= 165 mmWysokość hWybierz belkę h=160 lub 170 mm – tak, by próg wypadł na poziomie gotowej posadzki.
Liczy się: odległość od powierzchni, na której stoi belka, do spodu ramy. Jeśli suma warstw wypada między wysokościami, napisz do nas – podpowiemy, którą wybrać.
Pytania o podwaliny okienne
Po co stosuje się podwalinę pod okno balkonowe lub drzwi?Żeby rama nie stała bezpośrednio na murze lub stropie. Podwalina podnosi stolarkę do poziomu gotowej podłogi, przenosi jej ciężar i przerywa mostek termiczny w strefie progu. Bez niej pod progiem często pojawia się zimna, wilgotna strefa, a nawet pleśń.
Czym różni się NYXON GREEN 60 od NYXON GREEN 70?Wariant dobiera się do głębokości profilu okna lub drzwi – belka powinna podpierać ramę na całej jej głębokości. Do typowych profili wystarcza wariant 60, a do głębszych ram – 70. Obie wersje są dostępne w tych samych wysokościach od 30 do 300 mm.
Jak zamocować podwalinę do betonu lub stropu?Podłoże musi być oczyszczone, suche i wypoziomowane. Belkę przykleja się klejem montażowym i dodatkowo kotwi łącznikami mechanicznymi w rozstawie z instrukcji producenta. Okno osadza się po związaniu kleju, a styk belki ze stropem i ramą zabezpiecza fartuchem EPDM.
Czy podwalinę można przyciąć na długość?Tak – belkę docina się na długość odpowiadającą szerokości otworu i ramy. Wysokości nie przycinaj: wybierz belkę o właściwym h, bo skrócona belka traci płaską powierzchnię pod ramę.
Podwalina czy termoparapet – czym się różnią?Podwalina stoi pod ramą okna balkonowego lub drzwi i przenosi ich ciężar. Termoparapet montuje się pod zwykłym oknem, pod parapetem zewnętrznym – tworzy ciepły pas i podparcie dla parapetu. Przy oknach balkonowych i drzwiach wybierasz podwalinę, przy oknach z parapetem – termoparapet.
Nie wiesz, jaką wysokość podwaliny wybrać?Podaj rodzaj stolarki, szerokość profilu i wysokość warstw podłogi – dobierzemy belkę.
