Podwalina HS 150x90 mm do drzwi przesuwnych: podniesienie progu HS nad podłoże
Podwalina HS 150x90 mm – nośne i izolacyjne podparcie progu. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 90 mm – podniesienie progu HS nad podłoże. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 150x90 mm – charakterystyka
Podwalina HS 150x90 mm to podwalina HS średnio-niska do systemów przesuwnych HS i HST. Belka tej wysokości unosi próg drzwi przesuwnych nad strop i wypełnia strefę pod nim ciepłym, nośnym materiałem zamiast zaprawy lub muru.
Pianka PU (λ 0,088 W/(m·K), klasa D) daje sztywność i nośność, a wkład XPS (ok. 36 kg/m³, klasa F) ogranicza ucieczkę ciepła przez strefę pod progiem.
Szerokość 150 mm w części górnej podpiera próg, a węższa część dolna (110 mm) osadzona jest w otworze. Część dolna ma układ 20 + 70 + 20 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 270 cm przygotuj ok. 268 cm belki (ok. 1 cm luzu z każdej strony) – mieści się w jednym odcinku do 3700 mm. Kątowniki co maks. 40 cm oznaczają co najmniej 8 punktów mocowania.
Zalety podwaliny HS 150x90 mm
Góra 150 mm pod próg, dół 110 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Podniesienie progu HS nad podłoże.
Do progów HS o standardowej głębokości.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 150x90 mm
próg nad płytą stropu
nośne podparcie długiego progu
dopasowanie do cieńszej posadzki
brak mostka pod progiem
podparcie na całej szerokości progu
systemy przesuwne HS i HST
W skrócie
Budowa podwaliny HS

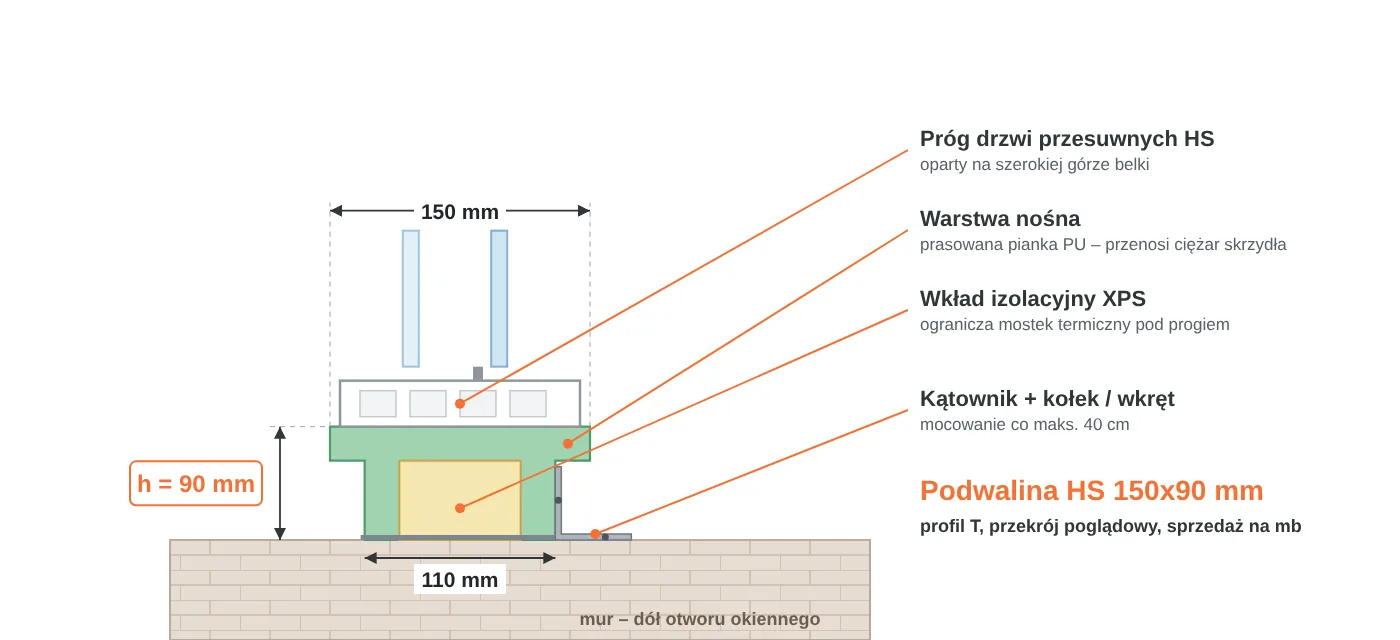

Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 150x90 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 150 mm | pod próg |
| Szerokość – część dolna | 110 mm | 20 + 70 + 20 mm |
| Wysokość | 90 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm – ten zakres | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Jak zamontować podwalinę HS 150x90 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 150x70 mm
wysokość 70 mmHS 150x80 mm
wysokość 80 mmHS 150x100 mm
wysokość 100 mmHS 170x90 mm
szerokość 170 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 150x90 mm
Dokumenty i dane
■ wymiar: góra 150 mm, dół 110 mm, wysokość 90 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 150x90 mm
Kiedy wybrać podwalinę HS 150x90 mm?▼
Gdy próg drzwi przesuwnych trzeba podnieść o ok. 90 mm nad strop, a strefę pod nim wypełnić ciepłym materiałem.
Czy belka HS 150x90 mm pasuje do okien HST?▼
Tak, podwaliny HS stosuje się pod okna i drzwi przesuwne HS oraz HST z profili PVC, aluminiowych i drewnianych.
Czym podwalina HS 150x90 mm jest lepsza od zaprawy pod progiem?▼
Pianka PU i XPS przewodzą ciepło dużo słabiej niż zaprawa i mur, więc pod progiem nie powstaje mostek termiczny.
Czym różni się podwalina HS 150x90 mm od wersji 170 mm?▼
Szerokością: część górna 150 mm i dolna 110 mm zamiast 170 i 130 mm. Wysokość 90 mm i materiał są takie same.
Do jakiego progu jest belka HS 150x90 mm?▼
Do progów HS o głębokości mieszczącej się na szerokości 150 mm – górna część belki podpiera próg na całej szerokości.
Jak przyciąć belkę HS 150x90 mm?▼
Narzędziami do drewna – piłą ręczną lub elektryczną. Tnij prostopadle, aby styki odcinków były szczelne.
Jakie obciążenie przeniesie belka HS 150x90 mm?▼
Warstwa nośna z pianki PU ma maksymalne obciążenie użytkowe 87 kg/cm² i naprężenie ściskające 8700 kPa przy 10% odkształcenia.
Ile belki HS 150x90 mm potrzeba pod otwór 270 cm?▼
Ok. 2,68 mb – belka powinna być ok. 2 cm krótsza od otworu, czyli ok. 1 cm luzu z każdej strony.
