Podwalina HS 150x190 mm do drzwi przesuwnych: duże podniesienie progu drzwi przesuwnych
Ciepła podwalina pod próg drzwi przesuwnych HS, szerokość 150 mm, wysokość 190 mm. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 190 mm – duże podniesienie progu drzwi przesuwnych. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 150x190 mm – charakterystyka
Podwalina HS 150x190 mm to wysoka podwalina HS do systemów przesuwnych HS i HST. Wysoka belka HS wypełnia dużą różnicę między stropem a poziomem progu jednym ciepłym elementem – bez domurowania i bez mostka termicznego pod progiem.
Belka jest kompozytem: warstwa nośna z prasowanej pianki PU (ok. 550 kg/m³, 8700 kPa przy 10% odkształcenia) i wkład z twardego XPS (λ 0,037 W/(m·K)).
Szerokość 150 mm w części górnej podpiera próg, a węższa część dolna (110 mm) osadzona jest w otworze. Część dolna ma układ 20 + 70 + 20 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 350 cm przygotuj ok. 348 cm belki (ok. 1 cm luzu z każdej strony) – mieści się w jednym odcinku do 3700 mm. Kątowniki co maks. 40 cm oznaczają co najmniej 10 punktów mocowania.
Zalety podwaliny HS 150x190 mm
Góra 150 mm pod próg, dół 110 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Duże podniesienie progu drzwi przesuwnych.
Do progów HS o standardowej głębokości.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 150x190 mm
duża izolacja i ogrzewanie podłogowe
podniesienie progu nad poziom tarasu
ciepła strefa pod progiem
zmiana poziomu posadzki
podparcie na całej szerokości progu
systemy przesuwne HS i HST
W skrócie
Budowa podwaliny HS

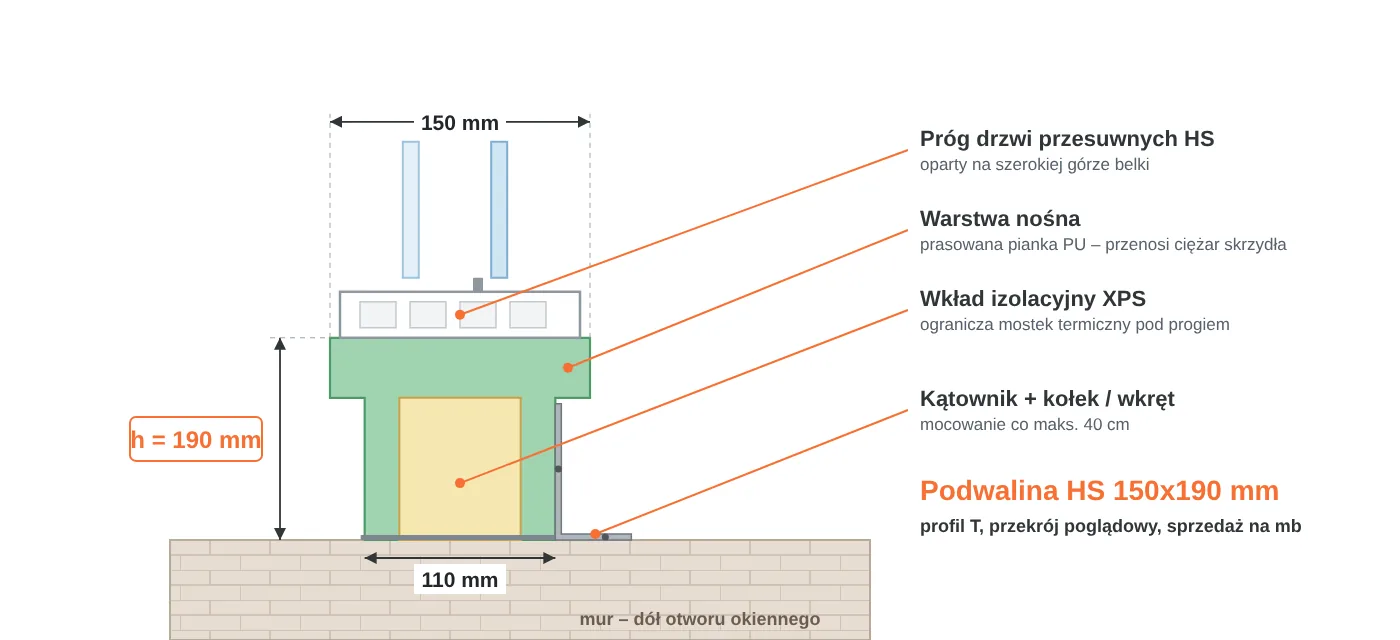

Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 150x190 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 150 mm | pod próg |
| Szerokość – część dolna | 110 mm | 20 + 70 + 20 mm |
| Wysokość | 190 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm – ten zakres | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Jak zamontować podwalinę HS 150x190 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 150x180 mm
wysokość 180 mmHS 150x200 mm
wysokość 200 mmHS 150x210 mm
wysokość 210 mmHS 170x190 mm
szerokość 170 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 150x190 mm
Dokumenty i dane
■ wymiar: góra 150 mm, dół 110 mm, wysokość 190 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 150x190 mm
Do czego potrzebna jest wysoka podwalina HS 150x190 mm?▼
Do wypełnienia dużej różnicy wysokości pod progiem – 190 mm – jednym ciepłym, nośnym elementem.
Jak zamocować belkę HS 150x190 mm?▼
Klej na spód belki, mocny docisk, a po wstępnym związaniu kleju kątowniki ocynkowane z kołkami lub wkrętami co maks. 40 cm.
Czy belka HS 150x190 mm sprawdzi się przy tarasie na gruncie?▼
Tak, podnosi próg o 190 mm – ponad grube warstwy izolacji i posadzki.
Czym różni się podwalina HS 150x190 mm od wersji 170 mm?▼
Szerokością: część górna 150 mm i dolna 110 mm zamiast 170 i 130 mm. Wysokość 190 mm i materiał są takie same.
Do jakiego progu jest belka HS 150x190 mm?▼
Do progów HS o głębokości mieszczącej się na szerokości 150 mm – górna część belki podpiera próg na całej szerokości.
Ile belki HS 150x190 mm potrzeba pod otwór 350 cm?▼
Ok. 3,48 mb – belka powinna być ok. 2 cm krótsza od otworu, czyli ok. 1 cm luzu z każdej strony.
Ile punktów mocowania ma belka HS 150x190 mm pod otwór 350 cm?▼
Przy ok. 348 cm belki i kątownikach co maks. 40 cm – co najmniej 10.
Jak połączyć odcinki belki HS 150x190 mm?▼
Łącznikami pozycjonującymi i klejem – w ten sposób uzyskasz długość do 3700 mm i więcej przy szerokich przeszkleniach.
