Śruby DIN 931 to śruby z łbem sześciokątnym i gwintem częściowym – pod łbem mają gładki trzpień, a gwint tylko na końcu. To odpowiednik normy ISO 4014. W ofercie Pamar M5–M42 ze stali nierdzewnej A2, ocynkowane w klasie 8.8 oraz czarne 10.9. Przeczytaj poradnik DIN 933, ISO 4017 czy DIN 931 – czym się różnią.
DIN 931 – długość gwintu b
Długość gwintu zależy od średnicy i długości śruby L. Resztę stanowi gładki trzpień, który dobrze przenosi siły ścinające. Kliknij średnicę, żeby zobaczyć długości w sklepie.
Przykład: śruba M12×80 ma gwint b = 30 mm, więc pod łbem zostaje ok. 50 mm gładkiego trzpienia. Gdy grubość łączonych elementów jest mniejsza niż długość trzpienia, nakrętka nie dojdzie do końca – wtedy wybierz krótszą śrubę albo śruby DIN 933 z gwintem na całej długości.
Wymiary łba DIN 931 i ISO 4014
Łeb jest taki sam jak w śrubach DIN 933. Na pomarańczowo – klucz inny niż w ISO 4014.
DIN 931 czy ISO 4014? To ta sama śruba z gwintem częściowym. Różnią się tylko klucze w czterech rozmiarach: M10 (17 → 16 mm), M12 (19 → 18 mm), M14 (22 → 21 mm) i M22 (32 → 34 mm). Wymiary łba i długość gwintu są zgodne.
Momenty dokręcania śrub DIN 931
Gwint
Klasa 8.8 [Nm]
Klasa 10.9 [Nm]
M5
5.9
8.7
M6
10
15
M8
25
36
M10
49
72
M12
85
125
M14
135
200
M16
210
310
M18
290
410
M20
410
580
M22
560
800
M24
710
1000
M27
1050
1500
M30
1420
2000
Orientacyjnie: współczynnik tarcia µ = 0,14, gwint czysty, lekko naoliwiony, wykorzystanie ok. 90% granicy plastyczności. Przy połączeniach konstrukcyjnych moment określa projekt, a dla stali nierdzewnej A2 – zalecenia producenta.

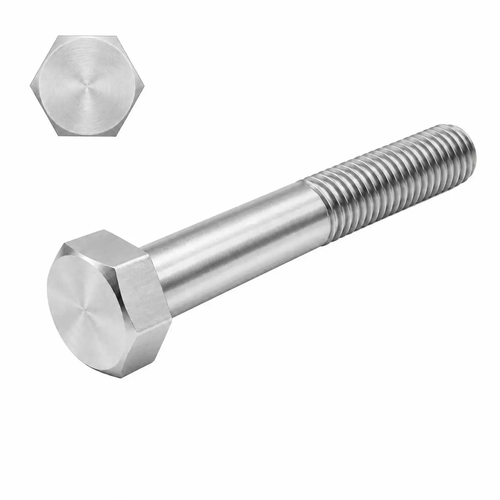

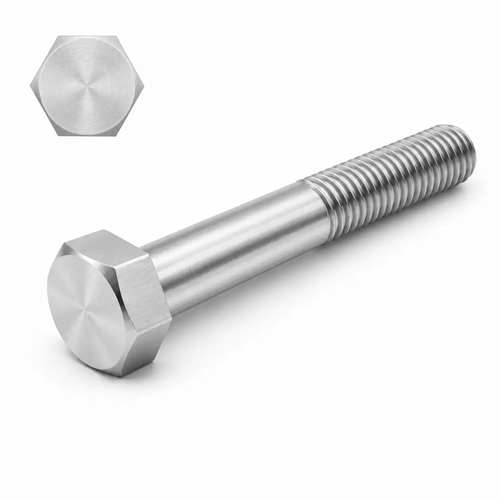

Śruby z łbem sześciokątnym DIN 931 – gwint częściowy
Śruba z gładką częścią trzpienia pod łbem i gwintem tylko na końcu. Gładki trzpień lepiej przenosi siły poprzeczne w połączeniach skręcanych na wylot z nakrętką.
GWINT CZĘŚCIOWYKLUCZ PŁASKIA2 · 8.8 · 10.9M5–M42
Dostępne wykonania
Zakres średnic i długości w sklepie. Konkretny rozmiar wybierzesz z listy produktów powyżej.
Wykonanie
Średnice
Długości
stal nierdzewna A2 – na zewnątrz i w wilgoci
M5–M42
20–300 mm
stal kl. 8.8, ocynk galwaniczny – wnętrza i konstrukcje
M6–M36
35–360 mm
stal kl. 10.9 bez pokrycia – wysokie obciążenia, maszyny
M8–M24
40–220 mm
Wybierz średnicę śruby DIN 931
Każda średnica ma osobną stronę z tabelą wszystkich długości, długością gwintu b, wymiarami i momentami dokręcania.
Czym różni się śruba DIN 931 od DIN 933?DIN 931 ma gwint tylko na końcu trzpienia, a pod łbem gładką część. DIN 933 jest gwintowana na całej długości. Gładki trzpień DIN 931 lepiej przenosi siły poprzeczne, dlatego stosuje się ją w połączeniach skręcanych na wylot z nakrętką.
Jaka jest długość gwintu w śrubie DIN 931?Zależy od średnicy i długości śruby. Dla śrub o długości do 125 mm gwint ma ok. 2 × d + 6 mm, np. w M12 około 30 mm. Gdy gładka część byłaby bardzo krótka, wybierz śrubę DIN 933 z pełnym gwintem.
Którą klasę wybrać – 8.8, 10.9 czy A2?Klasa 8.8 z ocynkiem galwanicznym to standard do konstrukcji i maszyn we wnętrzach. Klasa 10.9 bez pokrycia służy do połączeń bardziej obciążonych w suchym środowisku. Stal nierdzewna A2 sprawdzi się na zewnątrz i w wilgoci, ale ma niższą wytrzymałość niż 8.8.
Jaką nakrętkę i podkładkę dobrać do śruby DIN 931?Do śruby 8.8 wybierz nakrętkę DIN 934 kl. 8, do śruby 10.9 nakrętkę kl. 10, np. samokontrującą DIN 985. Pod łeb i nakrętkę połóż podkładkę DIN 125. Śruby A2 łącz z nakrętkami i podkładkami A2.
Jakie rozmiary śrub DIN 931 są dostępne?Stal nierdzewna A2 od M5 do M42 (długości 20–300 mm), stal 8.8 ocynkowana od M6 do M36 (35–360 mm) i stal 10.9 od M8 do M24 (40–220 mm).
