ŚRUBA SZEŚCIOKĄTNA DIN 931 M5x30 A2
36,94 zł / opak.
30,03 zł / opak.

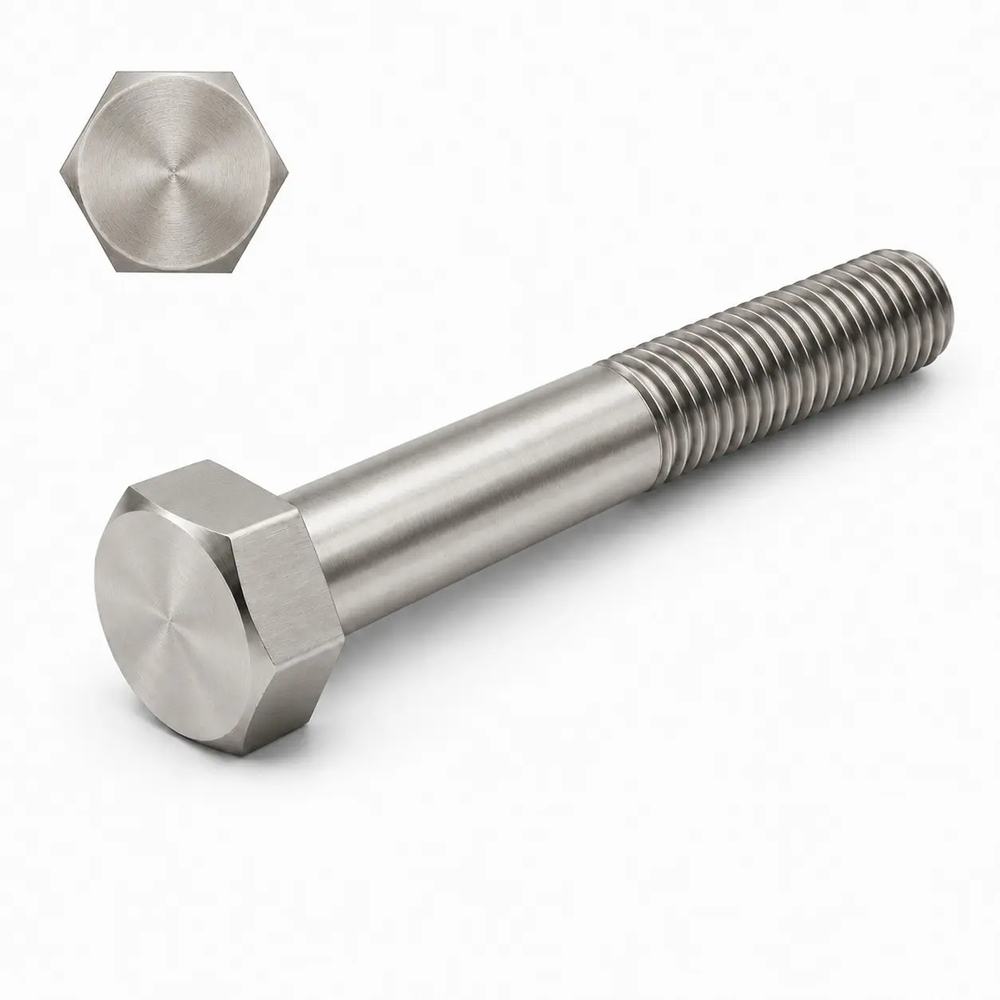

Śruba z łbem sześciokątnym DIN 931 M5 × 30, stal nierdzewna A2
DIN 931 M5 × 30 (stal nierdzewna A2) – śruba z łbem sześciokątnym i częściowym gwintem: 16 mm gwintu M5 × 0,8 i 14 mm gładkiego trzpienia. Pasuje klucz 8 mm. Skręca pakiet do ok. 22 mm (z dwiema podkładkami i nakrętką). Opakowanie: 200 szt.
O produkcie

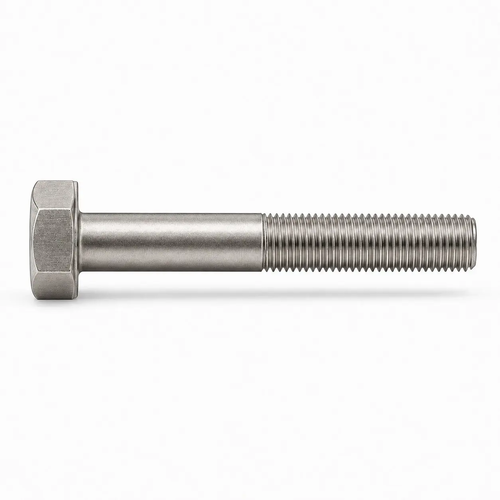

Śruba z łbem sześciokątnym DIN 931 M5 × 30 ma gwint metryczny zwykły (skok 0,8 mm) na odcinku b = 16 mm, a pod łbem gładki trzpień. Łeb o rozmiarze klucza 8 mm i wysokości 3,5 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M5 × 30: gładka część trzpienia ma 14 mm, więc przy elementach o łącznej grubości od ok. 13 mm gwint nie wchodzi w łączone elementy i nie pracuje na ścinanie. Maksymalna grubość pakietu to ok. 22 mm (podkładki DIN 125 po 1 mm, nakrętka 4 mm, 2 zwoje zapasu). Przekrój czynny gwintu As = 14,2 mm². 1000 sztuk waży ok. 5,7 kg.
Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1. Opakowanie zawiera 200 szt.
Śruba M5 × 30 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się na elewacjach, balustradach, w łazienkach i strefach mycia. Komplet uzupełnij nakrętką i podkładką A2. W środowisku z chlorkami wybierz A4; dokręcaj powoli, by uniknąć zatarcia gwintu.
Dlaczego ta śruba M5 × 30
Gwint M5 × 0,8 tylko na odcinku b = 16 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: klucz płaski lub nasadka 1/4".
Wymiary zgodne z PN-EN ISO 4014.
Gładki odcinek 14 mm – przy elementach grubszych niż ok. 13 mm gwint zostaje poza otworem.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby M5
połączenia M5 narażone na wodę i opady
szafy sterownicze, szyny, wsporniki aparatury
zawiasy, kątowniki, uchwyty
pokrywy i osłony
W skrócie
Montaż śruby
Kolejność skręcania połączenia śrubą M5 × 30 – pakiet do 22 mm.

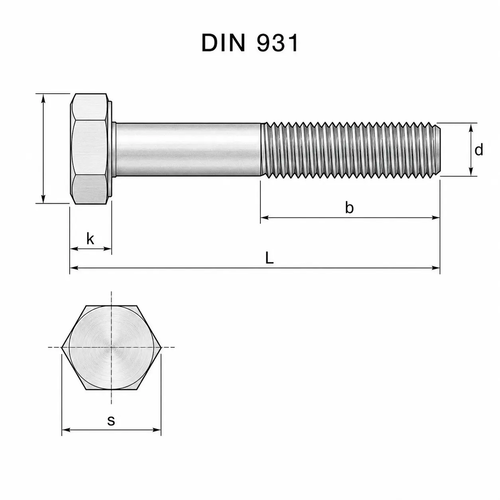

Parametry techniczne
Wymiary wg DIN 931 i PN-EN ISO 4014; stal A2 wg PN-EN ISO 3506-1; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M5 × 0,8 | metryczny zwykły, na części trzpienia |
| Długość L | 30 mm | długość trzpienia (bez łba) |
| Długość gwintu b | 16 mm | DIN 931 |
| Gładki odcinek trzpienia | 14 mm | L − b |
| Norma | DIN 931 | odpowiednik PN-EN ISO 4014 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Materiał | brak – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Rozmiar klucza s | 8 mm | ISO 4014 i DIN 931 |
| Wysokość łba k | 3,5 mm | nominalna |
| Wymiar po narożach e | 8,79 mm | min. |
| Opakowanie | 200 szt. | |
| Otwór przejściowy | Ø 5,5 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 22 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 14,2 mm² | gwint M5 |
| Masa 1000 szt. | ok. 5,7 kg | orientacyjnie, stal A2 |
Którą śrubę wybrać?
Porównanie śrub DIN 931 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |

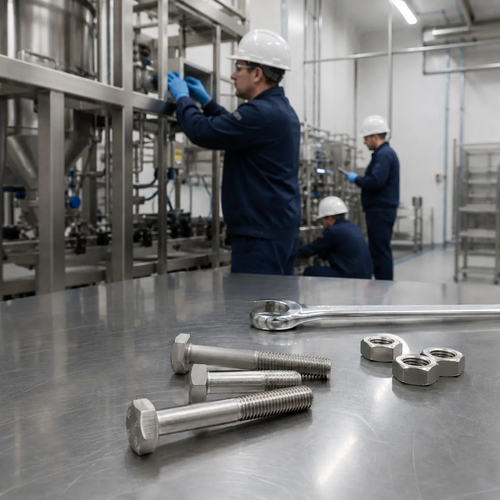

| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Materiał i środowisko pracy
Brak – stal nierdzewna: Śruba M5 × 30 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się na elewacjach, balustradach, w łazienkach i strefach mycia. Komplet uzupełnij nakrętką i podkładką A2. W środowisku z chlorkami wybierz A4; dokręcaj powoli, by uniknąć zatarcia gwintu.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M5 × 30 w innych wykonaniach
931530A2 · ten produkt
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
stal nierdzewna A2
ZOBACZ →Nakrętka samokontrująca DIN 985 M5
A2 – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M5
A2, ząbkowana – bez podkładki
ZOBACZ →Nakrętka kołpakowa DIN 1587 M5
A2 – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M5
stal nierdzewna A2
ZOBACZ →Śruba DIN 931 M5 × 25
A2 nierdzewna
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M5 × 0,8
■ symbol 931530A2
Najczęściej zadawane pytania
Jak dokręcać nierdzewną śrubę M5×30 A2?
Śrubę M5×30 A2 dokręcaj równomiernie i bez klucza udarowego – gwinty A2 łatwo się zacierają. Przy gwincie M5 × 0,8 pomaga pasta przeciwzatarciowa. Klasa wytrzymałości A2 (50, 70 lub 80) decyduje o dopuszczalnym momencie – przyjmuj go z dokumentacji połączenia.
Jaka jest wytrzymałość śruby M5×30 A2?
W śrubie M5×30 A2 przekrój czynny gwintu M5 to 14,2 mm². Przy stali A2-70 minimalna siła zrywająca to ok. 9,9 kN, przy A2-50 ok. 7,1 kN. Do mocno obciążonych połączeń wybierz stal ocynkowaną 8.8 lub 10.9, jeśli warunki na to pozwalają.
Czym różni się śruba DIN 931 M5×30 A2 od DIN 933 M5×30?
DIN 931 M5×30 A2 ma gwint tylko na odcinku b = 16 mm, a pod łbem 14 mm gładkiego trzpienia – lepiej przenosi ścinanie w otworze. DIN 933 o tej samej długości ma gwint na całych 30 mm i pozwala dokręcić nakrętkę w dowolnym miejscu.
Czy śruba M5×30 A2 nadaje się na zewnątrz?
Tak – M5×30 A2 nie rdzewieje na deszczu i w wilgoci. Wyjątek: chlorki (baseny, strefa nadmorska, sól drogowa) – tam wybierz stal A4.
Czy jest śruba podobna do M5×30 A2, ale innej długości?
W tym samym wykonaniu (A2) mamy też: krótsza M5×25, dłuższa M5×35. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jakim kluczem dokręcić śrubę M5×30 A2?
Do śruby M5×30 A2 pasuje klucz 8 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 8,79 mm, wysokość łba 3,5 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Do jakiej grubości połączenia wystarczy śruba M5×30 A2?
Śruba M5×30 A2 z podkładkami DIN 125 pod łbem i pod nakrętką (1 mm) i nakrętką DIN 934 (4 mm) – pakiet do ok. 22 mm. Gładka część trzpienia ma 14 mm, więc przy elementach od ok. 13 mm gwint zostaje poza łączonymi elementami.
