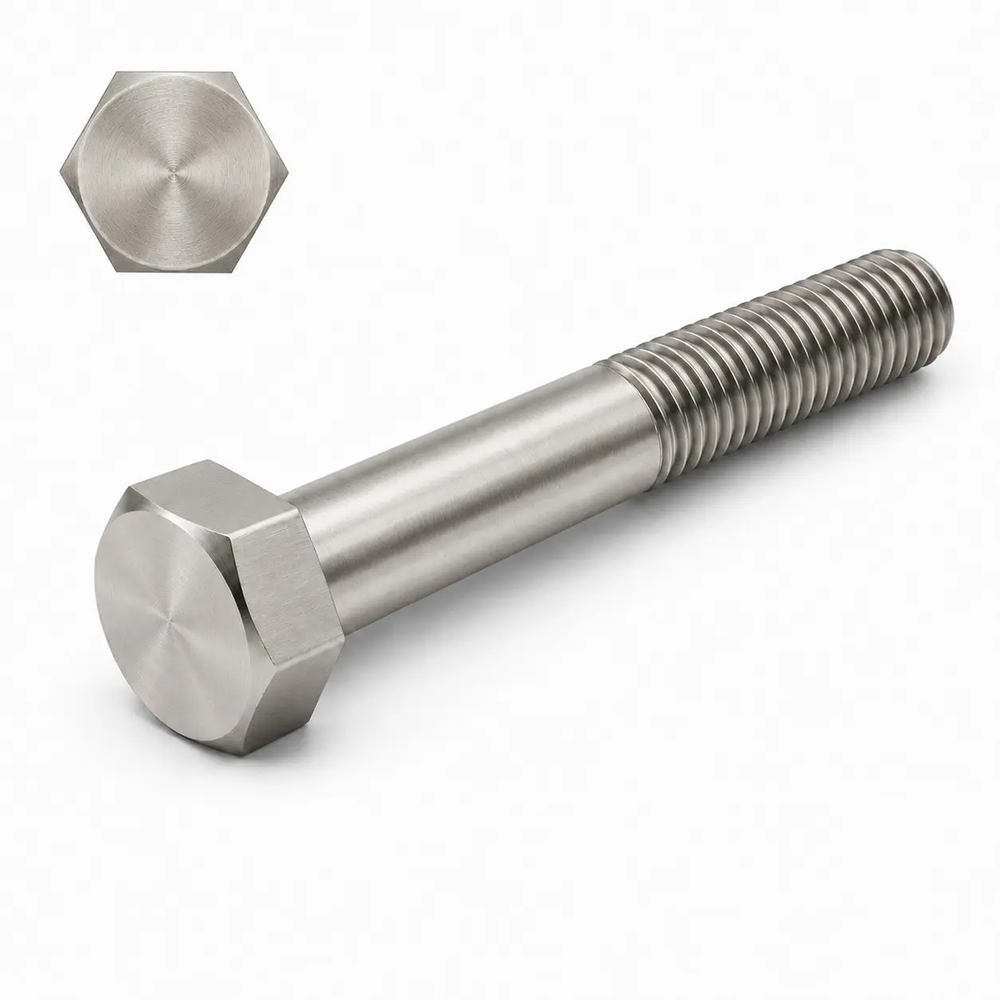

ŚRUBA SZEŚCIOKĄTNA DIN 931 M5x35 A2
42,38 zł / opak.
34,46 zł / opak.

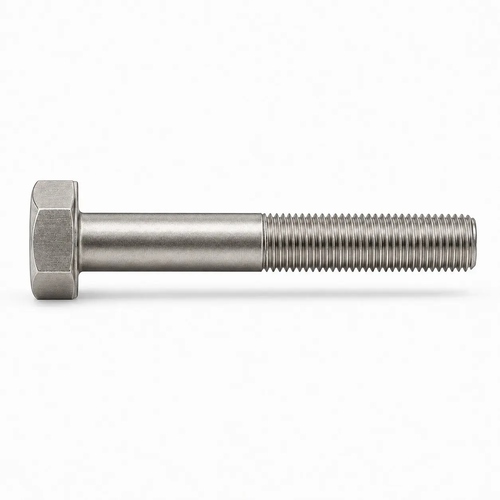

Śruba z łbem sześciokątnym DIN 931 M5 × 35, stal nierdzewna A2
Śruba M5 × 35 z gwintem częściowym (b = 16 mm) i gładkim odcinkiem 19 mm pod łbem, stal nierdzewna A2. Norma DIN 931 / PN-EN ISO 4014, łeb sześciokątny 8 mm o wysokości 3,5 mm. Skręca pakiet do ok. 27 mm (z dwiema podkładkami i nakrętką). Opakowanie: 200 szt.
O produkcie
Śruba z łbem sześciokątnym DIN 931 M5 × 35 ma gwint metryczny zwykły (skok 0,8 mm) na odcinku b = 16 mm, a pod łbem gładki trzpień. Łeb o rozmiarze klucza 8 mm i wysokości 3,5 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M5 × 35: gładka część trzpienia ma 19 mm, więc przy elementach o łącznej grubości od ok. 18 mm gwint nie wchodzi w łączone elementy i nie pracuje na ścinanie. Maksymalna grubość pakietu to ok. 27 mm (podkładki DIN 125 po 1 mm, nakrętka 4 mm, 2 zwoje zapasu). Przekrój czynny gwintu As = 14,2 mm². 1000 sztuk waży ok. 6,5 kg.
Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1. Opakowanie zawiera 200 szt.
Nierdzewna śruba M5 × 35 wytrzyma deszcz, kondensację i mycie wodą. Aby nie powstało ogniwo korozyjne, łącz ją wyłącznie z elementami A2. Przy baseniach i nad morzem lepsza będzie stal A4. Gwint smaruj pastą przeciwzatarciową przy częstym rozkręcaniu.
Dlaczego ta śruba M5 × 35
Gwint M5 × 0,8 tylko na odcinku b = 16 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: klucz płaski lub nasadka 1/4".
Wymiary zgodne z PN-EN ISO 4014.
Gładki odcinek 19 mm – przy elementach grubszych niż ok. 18 mm gwint zostaje poza otworem.
Bez chlorków – tam wybierz A4.

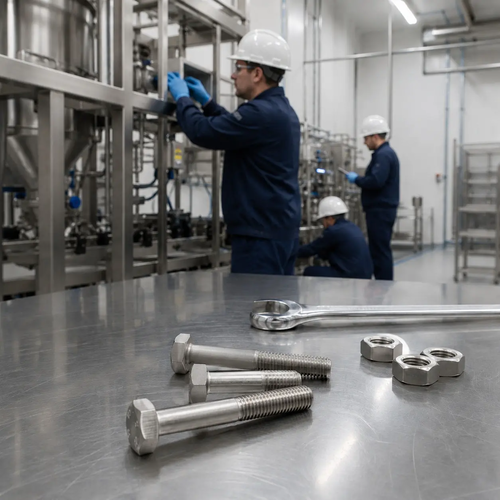

Do czego użyć śruby M5
połączenia M5 narażone na wodę i opady
szafy sterownicze, szyny, wsporniki aparatury
zawiasy, kątowniki, uchwyty
pokrywy i osłony
W skrócie
Montaż śruby
Kolejność skręcania połączenia śrubą M5 × 35 – pakiet do 27 mm.
Parametry techniczne

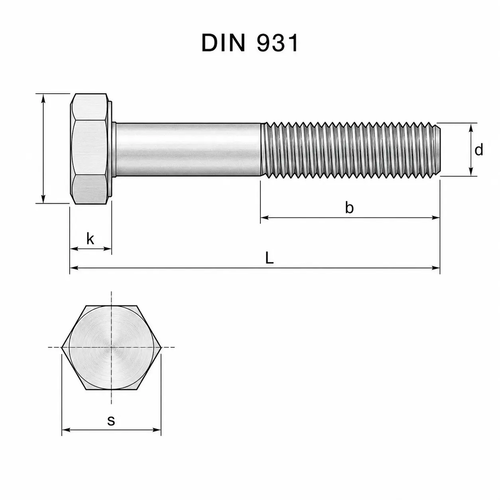

Wymiary wg DIN 931 i PN-EN ISO 4014; stal A2 wg PN-EN ISO 3506-1; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M5 × 0,8 | metryczny zwykły, na części trzpienia |
| Długość L | 35 mm | długość trzpienia (bez łba) |
| Długość gwintu b | 16 mm | DIN 931 |
| Gładki odcinek trzpienia | 19 mm | L − b |
| Norma | DIN 931 | odpowiednik PN-EN ISO 4014 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Materiał | brak – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Rozmiar klucza s | 8 mm | ISO 4014 i DIN 931 |
| Wysokość łba k | 3,5 mm | nominalna |
| Wymiar po narożach e | 8,79 mm | min. |
| Opakowanie | 200 szt. | |
| Otwór przejściowy | Ø 5,5 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 27 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 14,2 mm² | gwint M5 |
| Masa 1000 szt. | ok. 6,5 kg | orientacyjnie, stal A2 |
Którą śrubę wybrać?
Porównanie śrub DIN 931 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Materiał i środowisko pracy
Brak – stal nierdzewna: Nierdzewna śruba M5 × 35 wytrzyma deszcz, kondensację i mycie wodą. Aby nie powstało ogniwo korozyjne, łącz ją wyłącznie z elementami A2. Przy baseniach i nad morzem lepsza będzie stal A4. Gwint smaruj pastą przeciwzatarciową przy częstym rozkręcaniu.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M5 × 35 w innych wykonaniach
931535A2 · ten produkt
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
stal nierdzewna A2
ZOBACZ →Nakrętka samokontrująca DIN 985 M5
A2 – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M5
A2, ząbkowana – bez podkładki
ZOBACZ →Nakrętka kołpakowa DIN 1587 M5
A2 – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M5
stal nierdzewna A2
ZOBACZ →Śruba DIN 931 M5 × 30
A2 nierdzewna
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M5 × 0,8
■ symbol 931535A2
Najczęściej zadawane pytania
Jak dokręcać nierdzewną śrubę M5×35 A2?
Śrubę M5×35 A2 dokręcaj równomiernie i bez klucza udarowego – gwinty A2 łatwo się zacierają. Przy gwincie M5 × 0,8 pomaga pasta przeciwzatarciowa. Klasa wytrzymałości A2 (50, 70 lub 80) decyduje o dopuszczalnym momencie – przyjmuj go z dokumentacji połączenia.
Jaka jest wytrzymałość śruby M5×35 A2?
W śrubie M5×35 A2 przekrój czynny gwintu M5 to 14,2 mm². Przy stali A2-70 minimalna siła zrywająca to ok. 9,9 kN, przy A2-50 ok. 7,1 kN. Do mocno obciążonych połączeń wybierz stal ocynkowaną 8.8 lub 10.9, jeśli warunki na to pozwalają.
Co pasuje do śruby M5×35 A2?
Do śruby M5×35 A2 dobierz nakrętkę M5 A2 (DIN 934, wysokość ok. 4 mm) i podkładkę DIN 125 M5: otwór 5,3 mm, średnica 10 mm, grubość 1 mm. Nakrętka i podkładka muszą być również nierdzewne A2.
Czy śruba M5×35 A2 nadaje się na zewnątrz?
Tak – M5×35 A2 nie rdzewieje na deszczu i w wilgoci. Wyjątek: chlorki (baseny, strefa nadmorska, sól drogowa) – tam wybierz stal A4.
Czy jest śruba podobna do M5×35 A2, ale innej długości?
W tym samym wykonaniu (A2) mamy też: krótsza M5×30, dłuższa M5×40. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jaki klucz pasuje do śruby M5×35 A2?
Do śruby M5×35 A2 pasuje klucz 8 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 8,79 mm, wysokość łba 3,5 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Jaką grubość elementów skręci śruba M5×35 A2?
Śruba M5×35 A2 z podkładkami DIN 125 pod łbem i pod nakrętką (1 mm) i nakrętką DIN 934 (4 mm) – pakiet do ok. 27 mm. Gładka część trzpienia ma 19 mm, więc przy elementach od ok. 18 mm gwint zostaje poza łączonymi elementami.
