Nakrętki samokontrujące DIN 985
DIN 985 – wymiary według normy
Wymiary nominalne wg DIN 985, w mm.
| Gwint | Klucz s | Wysokość h |
|---|---|---|
| M3 | 5,5 | 4 |
| M4 | 7 | 5 |
| M5 | 8 | 5 |
| M6 | 10 | 6 |
| M8 | 13 | 8 |
| M10 | 17 | 10 |
| M12 | 19 | 12 |
| M14 | 22 | 14 |
| M16 | 24 | 16 |
| M18 | 27 | 18,5 |
| M20 | 30 | 20 |
| M22 | 32 | 22 |
| M24 | 36 | 24 |
| M27 | 41 | 27 |
| M30 | 46 | 30 |
| M33 | 50 | 33 |
| M36 | 55 | 36 |
| M39 | 60 | 39 |
Jak działa wkładka nylonowa? Pierścień z poliamidu zaciska się na gwincie i nie pozwala nakrętce samoczynnie się odkręcić przy drganiach. Wkładka pracuje do ok. 100–120 °C, a po kilkukrotnym odkręceniu traci skuteczność – wtedy wymień nakrętkę na nową.
Nakrętki DIN 985 M3
Nakrętki DIN 985 M4
Nakrętki DIN 985 M5
Nakrętki DIN 985 M6
Nakrętki DIN 985 M8
Nakrętki DIN 985 M10
Nakrętki DIN 985 M12
Nakrętki DIN 985 M14
Nakrętki DIN 985 M16
Nakrętki DIN 985 M18
Nakrętki DIN 985 M20
Nakrętki DIN 985 M22
Nakrętki DIN 985 M24
Nakrętki DIN 985 M27
Nakrętki DIN 985 M30
Nakrętki DIN 985 M33
Nakrętki DIN 985 M36
Nakrętki DIN 985 M39
Powiązane wpisy
PAMAR · NAKRĘTKI DIN 985
Nakrętki samokontrujące DIN 985 z pierścieniem
Niska nakrętka z wkładką z tworzywa w górnej części. Pierścień zaciska się na gwincie i nie pozwala nakrętce odkręcić się pod wpływem drgań – bez kleju i dodatkowych podkładek.
PIERŚCIEŃ Z TWORZYWAODPORNA NA DRGANIAKL. 6 · 10 · A2M3–M39
Wybierz średnicę nakrętki DIN 985
Każda średnica ma osobną stronę z dostępnymi wykonaniami, wymiarami i pasującymi śrubami, podkładkami oraz prętami.
M3klucz 5,5M4klucz 7M5klucz 8M6klucz 10M8klucz 13M10klucz 17M12klucz 19M14klucz 22M16klucz 24M18klucz 27M20klucz 30M22klucz 32M24klucz 36M27klucz 41M30klucz 46M33klucz 50M36klucz 55M39klucz 60
Dostępne wykonania
Konkretny rozmiar wybierzesz z listy produktów powyżej.
| Wykonanie | Rozmiary |
|---|---|

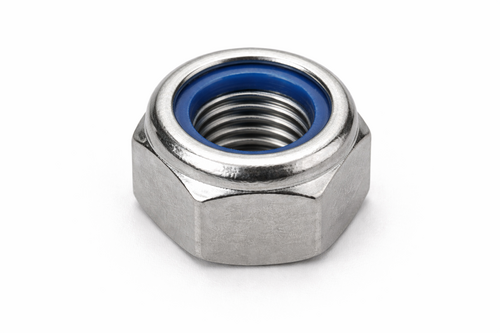

| stal nierdzewna A2 – na zewnątrz i w wilgoci | M3–M36 |

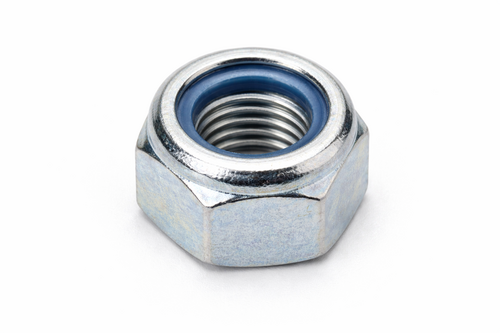

| stal kl. 6, ocynk galwaniczny | M3–M39 |
| stal kl. 10, ocynk galwaniczny – do śrub 10.9 | M8–M30 |
Kiedy wybrać tę nakrętkę?
DRGANIAMaszyny i pojazdyPołączenia narażone na wibracje: przyczepy, wentylatory, przenośniki.
REGULACJAUstawiona pozycjaNakrętka trzyma się w każdym miejscu gwintu, także niedokręcona do końca.
KLASA 10Do śrub 10.9Mocne połączenia w maszynach i konstrukcjach.
TEMPERATURAUwaga na ciepłoPierścień z tworzywa nie nadaje się do miejsc o wysokiej temperaturze.
Jak dobrać nakrętkę?
01Dobierz gwintŚrednica i skok gwintu nakrętki muszą odpowiadać śrubie – np. śruba M10 wymaga nakrętki M10.
02Dopasuj klasęKlasa nakrętki odpowiada śrubie: do śruby 8.8 nakrętka kl. 8, do 10.9 – kl. 10.
03Wybierz materiałOcynk do wnętrz, ocynk ogniowy HDG i stal A2 na zewnątrz – zawsze ten sam co śruba.
04Montuj razPierścień traci skuteczność przy wielokrotnym odkręcaniu – przy demontażu załóż nową nakrętkę.
Porównaj z
DIN
934Nakrętki sześciokątne DIN 934standardowa nakrętka M3–M64ZOBACZ NAKRĘTKI →DIN
6923Nakrętki z kołnierzem DIN 6923kołnierz zamiast podkładkiZOBACZ NAKRĘTKI →DIN
439Nakrętki niskie DIN 439do kontrowania i ciasnych miejscZOBACZ NAKRĘTKI →
934Nakrętki sześciokątne DIN 934standardowa nakrętka M3–M64ZOBACZ NAKRĘTKI →DIN
6923Nakrętki z kołnierzem DIN 6923kołnierz zamiast podkładkiZOBACZ NAKRĘTKI →DIN
439Nakrętki niskie DIN 439do kontrowania i ciasnych miejscZOBACZ NAKRĘTKI →
Nakrętki DIN 985 skręcisz ze śrubami DIN 933 i DIN 931 o tym samym gwincie. Do śrub 8.8 wybierz nakrętki klasy 8, a do śrub 10.9 – nakrętki DIN 985 klasy 10.
Skompletuj połączenie
DIN
933Śruby sześciokątne DIN 933gwint na całej długościZOBACZ ŚRUBY →DIN
125Podkładki okrągłe DIN 125rozkładają nacisk pod łbem i nakrętkąZOBACZ PODKŁADKI →DIN
9021Podkładki poszerzane DIN 9021do blach i otworów fasolkowychZOBACZ PODKŁADKI →
933Śruby sześciokątne DIN 933gwint na całej długościZOBACZ ŚRUBY →DIN
125Podkładki okrągłe DIN 125rozkładają nacisk pod łbem i nakrętkąZOBACZ PODKŁADKI →DIN
9021Podkładki poszerzane DIN 9021do blach i otworów fasolkowychZOBACZ PODKŁADKI →
Pytania o nakrętki samokontrujące DIN 985
Jak działa nakrętka samokontrująca DIN 985?W górnej części ma pierścień z tworzywa, w który wcina się gwint śruby. Tarcie pierścienia utrzymuje nakrętkę w miejscu także przy drganiach.
Czy nakrętkę DIN 985 można użyć ponownie?Pierścień traci część siły zacisku przy każdym odkręceniu. W połączeniach odpowiedzialnych po demontażu załóż nową nakrętkę.
Do jakiej temperatury można stosować nakrętkę DIN 985?Pierścień z tworzywa pracuje zwykle do ok. +120°C. W wyższej temperaturze wybierz zabezpieczenie całometalowe.
Jaką klasę nakrętki DIN 985 wybrać?Kl. 6 ocynkowana – do śrub 4.8–5.6. Kl. 10 ocynkowana – do śrub 10.9. Stal nierdzewna A2 – do śrub A2, na zewnątrz i w wilgoci.
Ile gwintu śruby powinno wystawać ponad nakrętkę?Gwint śruby powinien wyjść ponad nakrętkę o co najmniej 1–2 zwoje, tak aby przeszedł przez cały pierścień z tworzywa.
Jakie rozmiary nakrętek DIN 985 są dostępne?Stal nierdzewna A2 od M3 do M36, stal kl. 6 ocynkowana od M3 do M39 i stal kl. 10 ocynkowana od M8 do M30. Cenę podajemy za 100 szt.
Ocynk, A2 czy śruba czerniona?Ten sam materiał dobierz dla śruby, nakrętki i podkładki – sprawdź w poradniku Pamar.
