WIERTŁO PRZEDŁUŻANE SZLIFOWANE HSS-G DIN 340 FI. 10,0 MM DO METALU
241,70 zł / opak.
196,50 zł / opak.
Wiertło przedłużane HSS-G DIN 340 Ø 10,0 mm
Szlifowane wiertło kręte przedłużane do metalu Ø 10,0 mm ze stali szybkotnącej HSS-G, wg DIN 340 (typ N): długość całkowita 175 mm, długość robocza 115 mm, kąt wierzchołkowy 135°, chwyt walcowy. Opakowanie: 10 szt.
Wiertło przedłużane HSS-G DIN 340 Ø 10,0 mm – charakterystyka
Wiertło kręte przedłużane do metalu Ø 10,0 mm, wykonane ze szlifowanej stali szybkotnącej HSS-G. Wymiary odpowiadają normie DIN 340 (typ N): długość całkowita 175 mm, część robocza 115 mm. Wiertło prawoskrętne, z kątem wierzchołkowym 135° i chwytem walcowym, pasującym do uchwytów wiertarek i wiertarek stołowych.
Od wiertła krótkiego DIN 338 o tej samej średnicy różni się dłuższą częścią roboczą – pozwala wiercić głębiej, przez grubsze elementy i w miejscach trudniej dostępnych. Przy głębszych otworach (do ok. 6 × d, czyli ok. 60 mm) wycofuj wiertło co kilka milimetrów, aby oczyścić rowki z wiórów, i stosuj chłodzenie.
Zastosowanie: wiercenie w stali, staliwie, żeliwie, brązie i wybranych tworzywach sztucznych. Opakowanie: 10 szt.
Dlaczego to wiertło Ø 10,0 mm
L = 175 mm, l1 = 115 mm
dokładna geometria i ostre krawędzie
pewny start i mniejszy nacisk
do ok. 60 mm (ok. 6 × d)
do wiertarek i wiertarek stołowych
stal, staliwo, żeliwo, brąz, tworzywa
Do czego użyć wiertła Ø 10,0 mm
profile, płaskowniki, pakiety blach
otwory za występem lub w zagłębieniu
korpusy, odlewy, elementy maszyn
tuleje, płyty, obudowy
W skrócie
Wiercenie krok po kroku
Kolejność pracy wiertłem przedłużanym Ø 10,0 mm.

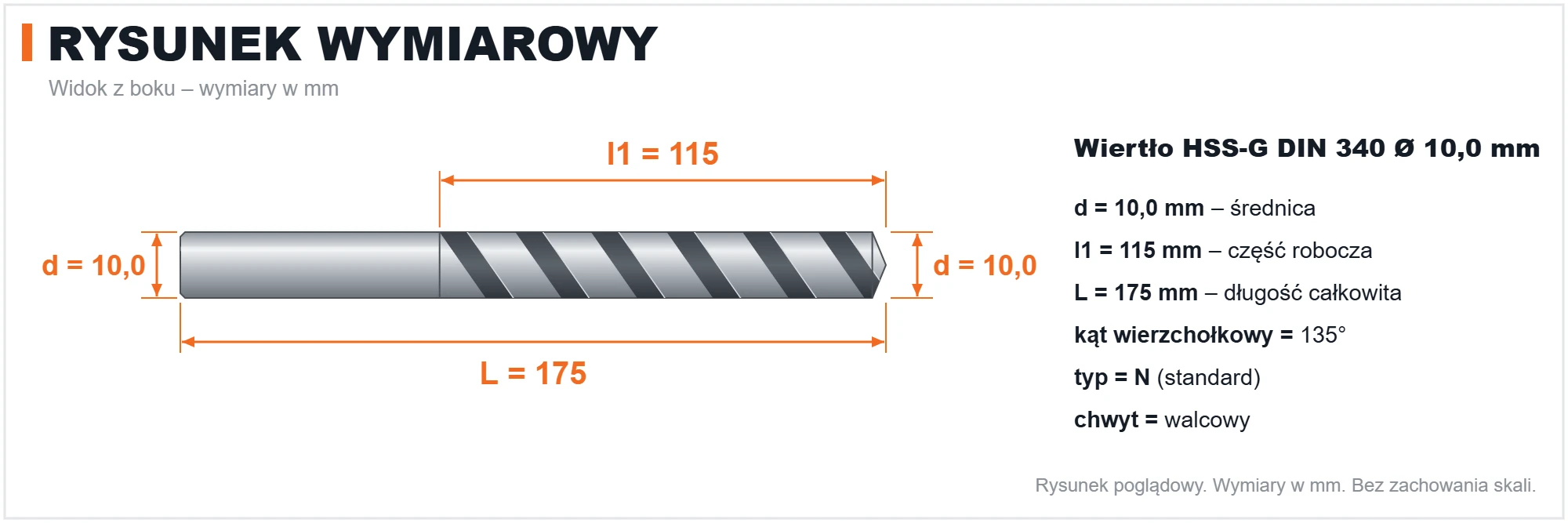

Rysunek wymiarowy – wiertło DIN 340 Ø 10,0 mm
Wymiary w mm: d = 10,0, l1 = 115, L = 175. Rysunek poglądowy, bez zachowania skali.
Parametry techniczne – Wiertło przedłużane HSS-G DIN 340 Ø 10,0 mm
Wymiary wg DIN 340 (typ N), dane produktu PAMAR (symbol NWKB10.0).
| Parametr | Wartość | Warunki / źródło |
|---|---|---|
| Średnica d | Ø 10,0 mm | średnica otworu = średnica wiertła |
| Norma | DIN 340 | wiertło kręte przedłużane, typ N |
| Długość całkowita L | 175 mm | |
| Długość robocza l1 | 115 mm | część z rowkami wiórowymi |
| Materiał | stal szybkotnąca HSS-G | szlifowane |
| Kąt wierzchołkowy | 135° | mniejszy nacisk, pewny start |
| Chwyt | walcowy | Ø 10,0 mm |
| Kierunek skrawania | prawoskrętne | wiercenie bez udaru |
| Głębokość wiercenia | do ok. 60 mm | ok. 6 × średnica, z wycofywaniem wiertła |
| Symbol | NWKB10.0 | |
| Opakowanie | 10 szt |
Które wiertło wybrać?
Porównanie wierteł do metalu dostępnych w ofercie.
| Wiertło | Materiał | Kiedy stosować |
|---|---|---|
| HSS-G DIN 338 krótkie | stal szybkotnąca, szlifowane | typowe otwory, najwyższa sztywność |
| HSS-G DIN 340 przedłużane | stal szybkotnąca, szlifowane | głębsze otwory, grubsze elementy |
| HSS-G DIN 1869 bardzo długie | stal szybkotnąca, szlifowane | bardzo głębokie otwory, duży zasięg |
| HSS-Co5 DIN 338 | stal z kobaltem | stal nierdzewna i trudnoobrabialna |
Jak wiercić w metalu – krok po kroku
Bezpieczna praca
Ryzyka: gorące, ostre wióry, obracające się wiertło, wyrwanie detalu z ręki.
Zasady: mocuj detal w imadle lub ściskach, nie trzymaj go ręką; nie zatrzymuj wiertła ręką.
Ochrona osobista: okulary ochronne; nie pracuj w luźnych rękawicach przy wiertarce stołowej.
Konserwacja i przechowywanie
Przechowuj w suchym miejscu, w oryginalnym opakowaniu.
Chroń krawędzie skrawające przed uderzeniami – nie wrzucaj wierteł luzem do skrzynki.
Po pracy oczyść wiertło z wiórów i chłodziwa.
Sąsiednie średnice i pokrewne wiertła
ten produkt8,5DIN 340 Ø 8,5 mm
L 165 / l1 109 mm9,0DIN 340 Ø 9,0 mm
L 175 / l1 115 mm9,5DIN 340 Ø 9,5 mm
L 175 / l1 115 mm10,2DIN 340 Ø 10,2 mm
L 184 / l1 121 mm10,5DIN 340 Ø 10,5 mm
L 184 / l1 121 mm11,0DIN 340 Ø 11,0 mm
L 184 / l1 121 mm10,0Co5 DIN 338 Ø 10,0 mm
kobaltowe, do nierdzewki
Pełne dane rozmiaru są w karcie technicznej PDF.
Przyda się przy wierceniu
Karta techniczna – Wiertło przedłużane HSS-G DIN 340 Ø 10,0 mm
Dane i dokumenty
■ norma DIN 340, typ N
■ Ø 10,0 mm, L 175 mm, l1 115 mm
■ stal szybkotnąca HSS-G, kąt 135°
Najczęściej zadawane pytania – wiertło DIN 340 Ø 10,0 mm
Jakie wymiary ma wiertło przedłużane HSS-G DIN 340 Ø 10,0 mm?▼
Długość całkowita 175 mm, długość robocza (z rowkami) 115 mm, chwyt walcowy Ø 10,0 mm, kąt wierzchołkowy 135°. Symbol PAMAR: NWKB10.0.
Czym wiertło DIN 340 Ø 10,0 mm różni się od DIN 338 Ø 10,0 mm?▼
DIN 340 to wiertło przedłużane – ma dłuższą część roboczą (115 mm) i wierci głębiej. DIN 338 jest krótsze i sztywniejsze, więc lepiej sprawdza się przy płytkich otworach i wierceniu z ręki.
Jak głęboko można wiercić wiertłem Ø 10,0 mm DIN 340?▼
Zalecana głębokość to ok. 6 × średnica, czyli ok. 60 mm. Przy głębszych otworach wycofuj wiertło co kilka milimetrów, aby oczyścić rowki z wiórów, i stosuj chłodziwo.
Do jakich materiałów jest wiertło HSS-G Ø 10,0 mm (DIN 340)?▼
Do stali, staliwa, żeliwa, brązu i wybranych tworzyw sztucznych. Do stali nierdzewnej lepiej wybrać wiertło kobaltowe HSS-Co.
Jaka jest sąsiednia średnica wiertła DIN 340 obok Ø 10,0 mm?▼
Mniejsza: Ø 9,5 mm (L 175 mm). Większa: Ø 10,2 mm (L 184 mm). Wszystkie są w tej samej serii HSS-G DIN 340.
Czy wiertło przedłużane Ø 10,0 mm pasuje do wkrętarki?▼
Tak, ma chwyt walcowy Ø 10,0 mm, więc pasuje do uchwytu wiertarki, wkrętarki i wiertarki stołowej. Ze względu na długość lepiej prowadzić je stabilnie, bez obciążeń bocznych.
Jak zamówić wiertło DIN 340 Ø 10,0 mm (symbol NWKB10.0)?▼
Opakowanie: 10 szt. Dodaj produkt do koszyka – wystawiamy fakturę VAT, sprzedaż dla firm i klientów indywidualnych.
