Podwalina HS 170x300 mm do drzwi przesuwnych: wypełnienie bardzo dużej różnicy wysokości pod progiem
Belka HS 170x300 mm do ciepłego montażu okien i drzwi przesuwnych. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 300 mm – wypełnienie bardzo dużej różnicy wysokości pod progiem. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 170x300 mm – charakterystyka
Podwalina HS 170x300 mm to bardzo wysoka podwalina HS do systemów przesuwnych HS i HST. Bardzo wysoka belka HS pozwala osadzić próg drzwi przesuwnych znacznie powyżej stropu. Cała strefa pod progiem wypełniona jest nośnym, izolacyjnym materiałem.
Część nośna z pianki PU przenosi duże obciążenia od ciężkich skrzydeł – maksymalne obciążenie użytkowe to 87 kg/cm². Wkład XPS 300 kPa poprawia izolacyjność.
Szerokość 170 mm w części górnej podpiera szeroki próg, a część dolna (130 mm) daje stabilne oparcie w otworze. Część dolna ma układ 25 + 80 + 25 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 450 cm przygotuj ok. 448 cm belki (ok. 1 cm luzu z każdej strony) – to 2 odcinki łączone łącznikami pozycjonującymi i klejem. Kątowniki co maks. 40 cm oznaczają co najmniej 13 punktów mocowania.
Zalety podwaliny HS 170x300 mm
Góra 170 mm pod próg, dół 130 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Wypełnienie bardzo dużej różnicy wysokości pod progiem.
Do szerszych, cięższych progów HS.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 170x300 mm
tarasy, stropy nad nieogrzewanym
pełna izolacja pod progiem
duża różnica wysokości
zmiana poziomu posadzki
podparcie progu do ok. 170 mm
systemy przesuwne HS i HST
W skrócie

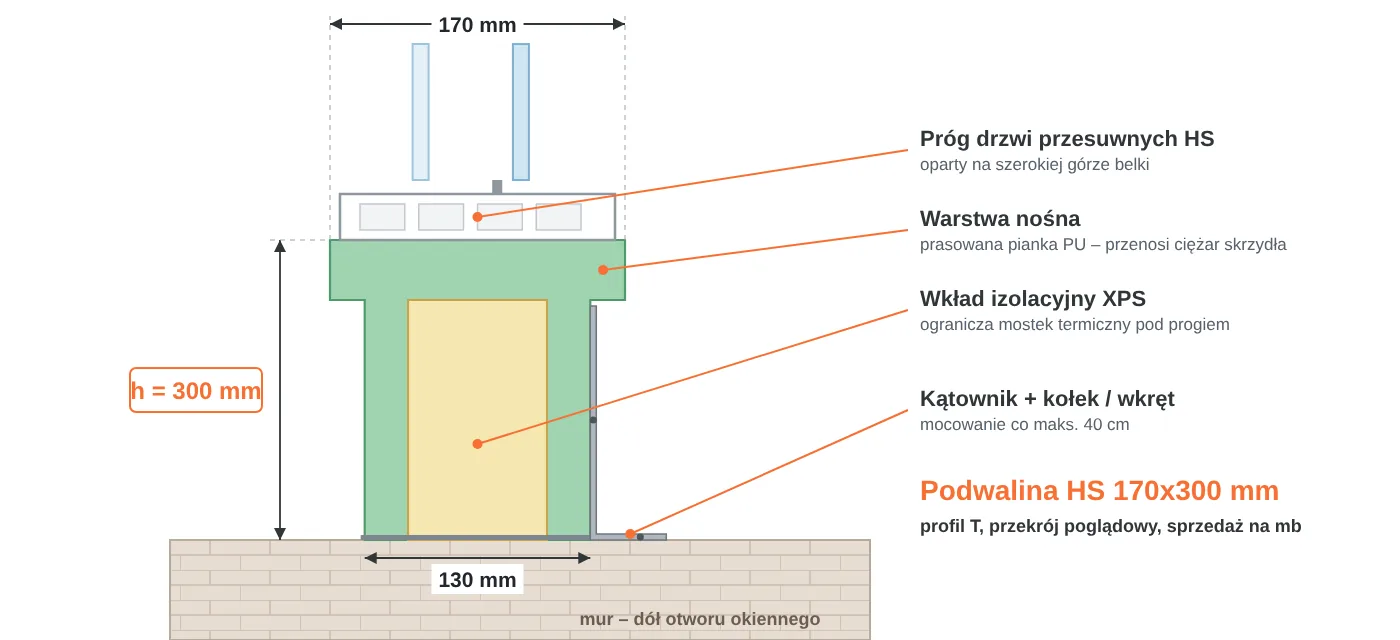

Budowa podwaliny HS
Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 170x300 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 170 mm | pod próg |
| Szerokość – część dolna | 130 mm | 25 + 80 + 25 mm |
| Wysokość | 300 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm – ten zakres | zamiast domurowania |
Jak zamontować podwalinę HS 170x300 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 170x280 mm
wysokość 280 mmHS 170x290 mm
wysokość 290 mmHS 150x300 mm
szerokość 150 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 170x300 mm
Dokumenty i dane
■ wymiar: góra 170 mm, dół 130 mm, wysokość 300 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 170x300 mm
Kiedy stosuje się bardzo wysoką podwalinę HS 170x300 mm?▼
Gdy próg drzwi przesuwnych ma stanąć aż 300 mm nad stropem – przy bardzo grubych warstwach podłogi lub zmianie poziomu posadzki.
Jak zapewnić stabilność belki HS 170x300 mm?▼
Klej na całej długości, kątowniki co maks. 40 cm i kontrola pionu przed osadzeniem progu.
Czy podwalina HS 170x300 mm zastąpi domurowanie pod progiem?▼
Tak. Wypełnia 300 mm wysokości ciepłym, nośnym materiałem – bez mostka termicznego.
Kiedy wybrać belkę HS 170x300 mm zamiast 150 mm?▼
Gdy próg jest szerszy albo skrzydło cięższe – szersza belka daje większą powierzchnię oparcia.
Jaki kształt ma przekrój belki HS 170x300 mm?▼
Litery T: część górna 170 mm podpiera próg, a węższa część dolna 130 mm (25 + 80 + 25 mm) osadzona jest w otworze.
Jakie obciążenie przeniesie belka HS 170x300 mm?▼
Warstwa nośna z pianki PU ma maksymalne obciążenie użytkowe 87 kg/cm² i naprężenie ściskające 8700 kPa przy 10% odkształcenia.
Ile belki HS 170x300 mm potrzeba pod otwór 450 cm?▼
Ok. 4,48 mb – belka powinna być ok. 2 cm krótsza od otworu, czyli ok. 1 cm luzu z każdej strony.
Ile punktów mocowania ma belka HS 170x300 mm pod otwór 450 cm?▼
Przy ok. 448 cm belki i kątownikach co maks. 40 cm – co najmniej 13.
