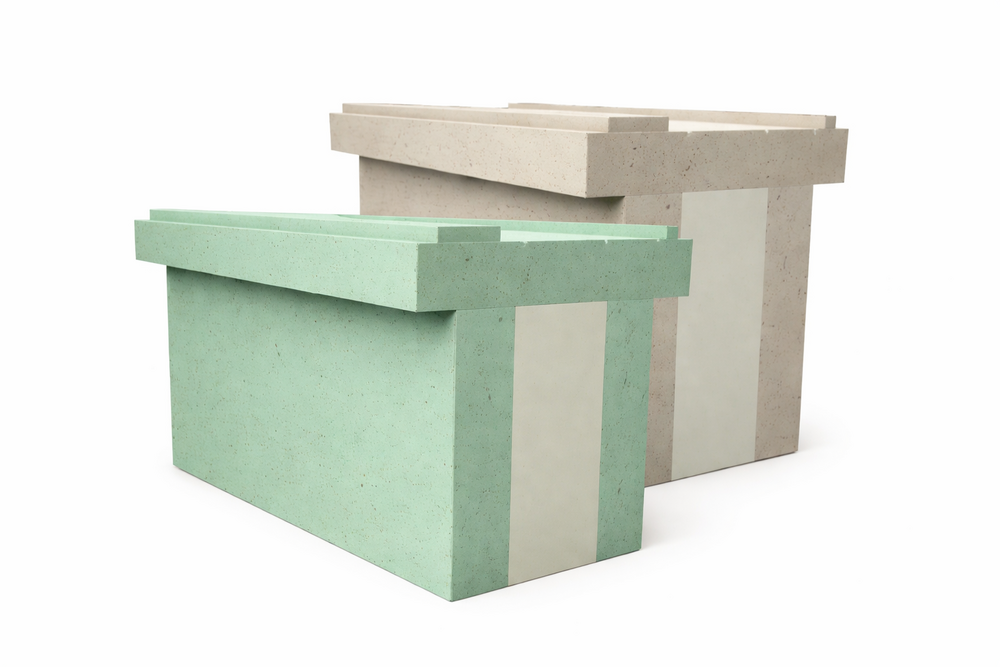

Podwalina Nyxon Green HS 150, h=300 mm
Podwalina HS 150x300 mm do drzwi przesuwnych: wypełnienie bardzo dużej różnicy wysokości pod progiem
Belka pod próg HS o wymiarze 150x300 mm. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 300 mm – wypełnienie bardzo dużej różnicy wysokości pod progiem. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 150x300 mm – charakterystyka
Podwalina HS 150x300 mm to bardzo wysoka podwalina HS do systemów przesuwnych HS i HST. Bardzo wysoka belka HS pozwala osadzić próg drzwi przesuwnych znacznie powyżej stropu. Cała strefa pod progiem wypełniona jest nośnym, izolacyjnym materiałem.
Nośność zapewnia prasowana pianka PU – 8700 kPa przy 10% odkształcenia – a izolacyjność wkład XPS o przewodności cieplnej 0,037 W/(m·K).
Szerokość 150 mm w części górnej podpiera próg, a węższa część dolna (110 mm) osadzona jest w otworze. Część dolna ma układ 20 + 70 + 20 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 340 cm przygotuj ok. 338 cm belki (ok. 1 cm luzu z każdej strony) – mieści się w jednym odcinku do 3700 mm. Kątowniki co maks. 40 cm oznaczają co najmniej 10 punktów mocowania.
Zalety podwaliny HS 150x300 mm
Góra 150 mm pod próg, dół 110 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Wypełnienie bardzo dużej różnicy wysokości pod progiem.
Do progów HS o standardowej głębokości.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 150x300 mm
tarasy, stropy nad nieogrzewanym
pełna izolacja pod progiem
duża różnica wysokości
zmiana poziomu posadzki
podparcie na całej szerokości progu
systemy przesuwne HS i HST
W skrócie
Budowa podwaliny HS
Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 150x300 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 150 mm | pod próg |
| Szerokość – część dolna | 110 mm | 20 + 70 + 20 mm |
| Wysokość | 300 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm – ten zakres | zamiast domurowania |
Poradnik: Jak dobrać belkę HS do progu drzwi przesuwnych i grubości warstw podłogi oraz jak ją zamontować, pokazujemy w poradniku Podwalina, belka okienna czy termoparapet? →
Jak zamontować podwalinę HS 150x300 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 150x280 mm
wysokość 280 mmHS 150x290 mm
wysokość 290 mmHS 170x300 mm
szerokość 170 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 150x300 mm
Badania i certyfikaty
■ wymiar: góra 150 mm, dół 110 mm, wysokość 300 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 150x300 mm
Czy podwalina HS 150x300 mm zastąpi domurowanie?▼
Tak. Wysokości 230–300 mm stosuje się przy bardzo dużej różnicy poziomów zamiast domurowania. W podwalinie HS 150x300 mm całe 300 mm wypełnia pianka PU z wkładem XPS, więc pod progiem nie powstaje mostek termiczny jak przy murze.
Jakie warstwy podłogi wyrówna podwalina HS 150x300 mm?▼
Przykład: izolacja 225 mm + wylewka 60 mm + posadzka 15 mm = 300 mm, czyli wysokość podwaliny HS 150x300 mm. Policz własne warstwy od powierzchni, na której stoi belka, do spodu progu – próg ma wypaść na poziomie gotowej posadzki.
Co, jeśli podwalina HS 150x300 mm to za mało?▼
Podwalina HS 150x300 mm to najwyższa podwalina HS 150 w ofercie Nyxon Green. Przy większej różnicy poziomów napisz do nas – dobierzemy rozwiązanie.
Podwalina HS 150x300 mm czy HS 170x300 mm?▼
Podwalina HS 150x300 mm ma górę 150 mm i dół 110 mm, wersja 170 – 170 i 130 mm. Belka nie może być węższa od ramy progowej: HS 150 pasuje do progów o głębokości do ok. 150 mm, HS 170 – do szerszych. Wysokość 300 mm jest dostępna w obu wersjach.
Ile podwaliny HS 150x300 mm i ile mocowań pod otwór 480 cm?▼
Potrzebujesz ok. 478 cm (4,78 mb) podwaliny HS 150x300 mm – ok. 2 cm mniej niż szerokość otworu. To więcej niż 3700 mm, więc potrzebne są 2 odcinki połączone łącznikami i klejem. Kątowniki co maks. 40 cm – co najmniej 13 punktów mocowania.
Jak przykleić podwalinę HS 150x300 mm?▼
Klej na spód podwaliny HS 150x300 mm na całej długości, mocny docisk i kontrola poziomu. Po wstępnym związaniu kleju montuj kątowniki z kołkami co maks. 40 cm.
