Podwalina HS 170x190 mm do drzwi przesuwnych: duże podniesienie progu drzwi przesuwnych
Podwalina HS 170x190 mm – nośne i izolacyjne podparcie progu. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 190 mm – duże podniesienie progu drzwi przesuwnych. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 170x190 mm – charakterystyka
Podwalina HS 170x190 mm to wysoka podwalina HS do systemów przesuwnych HS i HST. Wysoka belka HS wypełnia dużą różnicę między stropem a poziomem progu jednym ciepłym elementem – bez domurowania i bez mostka termicznego pod progiem.
Pianka PU (λ 0,088 W/(m·K), klasa D) daje sztywność i nośność, a wkład XPS (ok. 36 kg/m³, klasa F) ogranicza ucieczkę ciepła przez strefę pod progiem.
Szerokość 170 mm w części górnej podpiera szeroki próg, a część dolna (130 mm) daje stabilne oparcie w otworze. Część dolna ma układ 25 + 80 + 25 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 320 cm przygotuj ok. 318 cm belki (ok. 1 cm luzu z każdej strony) – mieści się w jednym odcinku do 3700 mm. Kątowniki co maks. 40 cm oznaczają co najmniej 9 punktów mocowania.
Zalety podwaliny HS 170x190 mm
Góra 170 mm pod próg, dół 130 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Duże podniesienie progu drzwi przesuwnych.
Do szerszych, cięższych progów HS.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 170x190 mm
duża izolacja i ogrzewanie podłogowe
podniesienie progu nad poziom tarasu
ciepła strefa pod progiem
zmiana poziomu posadzki
podparcie progu do ok. 170 mm
systemy przesuwne HS i HST
W skrócie

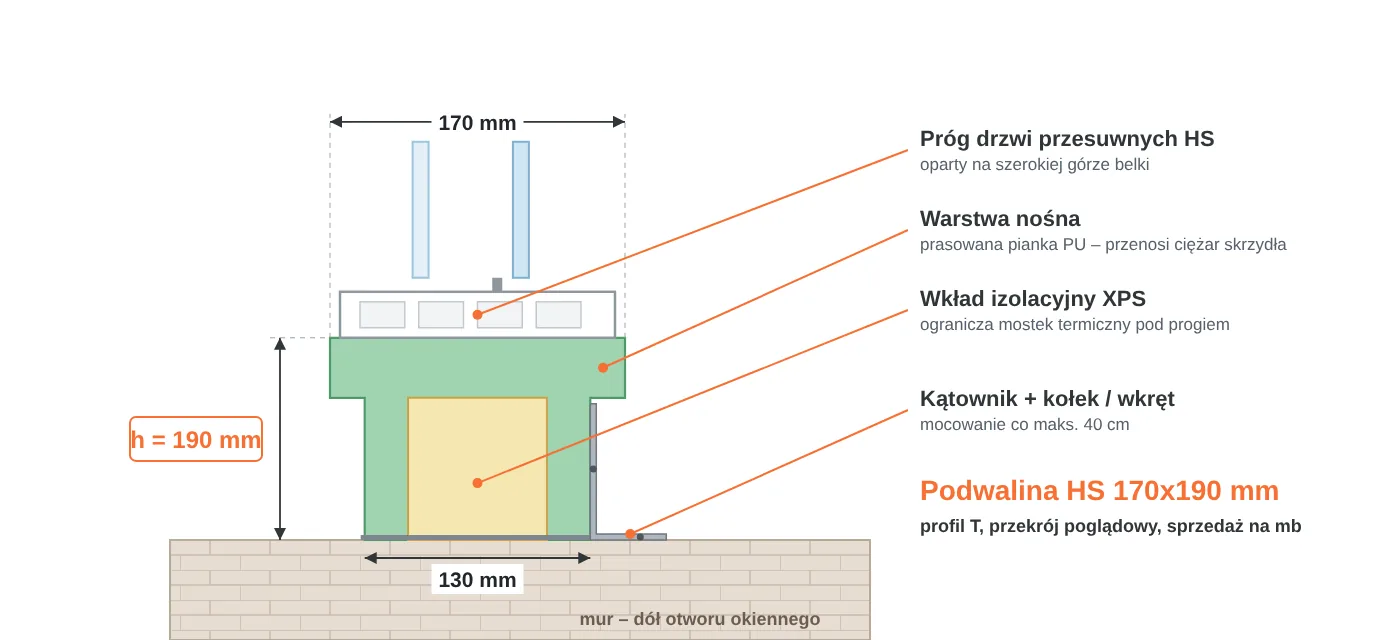

Budowa podwaliny HS
Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 170x190 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 170 mm | pod próg |
| Szerokość – część dolna | 130 mm | 25 + 80 + 25 mm |
| Wysokość | 190 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm – ten zakres | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Jak zamontować podwalinę HS 170x190 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 170x170 mm
wysokość 170 mmHS 170x180 mm
wysokość 180 mmHS 170x200 mm
wysokość 200 mmHS 150x190 mm
szerokość 150 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 170x190 mm
Dokumenty i dane
■ wymiar: góra 170 mm, dół 130 mm, wysokość 190 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 170x190 mm
Do czego potrzebna jest wysoka podwalina HS 170x190 mm?▼
Do wypełnienia dużej różnicy wysokości pod progiem – 190 mm – jednym ciepłym, nośnym elementem.
Jak zamocować belkę HS 170x190 mm?▼
Klej na spód belki, mocny docisk, a po wstępnym związaniu kleju kątowniki ocynkowane z kołkami lub wkrętami co maks. 40 cm.
Czy belka HS 170x190 mm sprawdzi się przy tarasie na gruncie?▼
Tak, podnosi próg o 190 mm – ponad grube warstwy izolacji i posadzki.
Kiedy wybrać belkę HS 170x190 mm zamiast 150 mm?▼
Gdy próg jest szerszy albo skrzydło cięższe – szersza belka daje większą powierzchnię oparcia.
Jaki kształt ma przekrój belki HS 170x190 mm?▼
Litery T: część górna 170 mm podpiera próg, a węższa część dolna 130 mm (25 + 80 + 25 mm) osadzona jest w otworze.
Czy przed montażem belki HS 170x190 mm trzeba gruntować?▼
Chłonne podłoża – ceramikę, beton komórkowy, silikaty – zagruntuj co najmniej dzień przed montażem.
Czym uszczelnić próg na belce HS 170x190 mm?▼
Szczelinę między progiem a murem wypełnij pianką montażową lub taśmą rozprężną, a od środka i z zewnątrz zastosuj taśmy do ciepłego montażu.
Jak przyciąć belkę HS 170x190 mm?▼
Narzędziami do drewna – piłą ręczną lub elektryczną. Tnij prostopadle, aby styki odcinków były szczelne.
