Podwalina HS 170x60 mm do drzwi przesuwnych: podniesienie progu HS nad podłoże
Belka HS 170x60 mm do ciepłego montażu okien i drzwi przesuwnych. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 60 mm – podniesienie progu HS nad podłoże. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 170x60 mm – charakterystyka
Podwalina HS 170x60 mm to podwalina HS średnio-niska do systemów przesuwnych HS i HST. Belka tej wysokości unosi próg drzwi przesuwnych nad strop i wypełnia strefę pod nim ciepłym, nośnym materiałem zamiast zaprawy lub muru.
Część nośna z pianki PU przenosi duże obciążenia od ciężkich skrzydeł – maksymalne obciążenie użytkowe to 87 kg/cm². Wkład XPS 300 kPa poprawia izolacyjność.
Szerokość 170 mm w części górnej podpiera szeroki próg, a część dolna (130 mm) daje stabilne oparcie w otworze. Część dolna ma układ 25 + 80 + 25 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 380 cm przygotuj ok. 378 cm belki (ok. 1 cm luzu z każdej strony) – to 2 odcinki łączone łącznikami pozycjonującymi i klejem. Kątowniki co maks. 40 cm oznaczają co najmniej 11 punktów mocowania.
Zalety podwaliny HS 170x60 mm
Góra 170 mm pod próg, dół 130 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Podniesienie progu HS nad podłoże.
Do szerszych, cięższych progów HS.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 170x60 mm
próg nad płytą stropu
nośne podparcie długiego progu
dopasowanie do cieńszej posadzki
brak mostka pod progiem
podparcie progu do ok. 170 mm
systemy przesuwne HS i HST
W skrócie
Budowa podwaliny HS

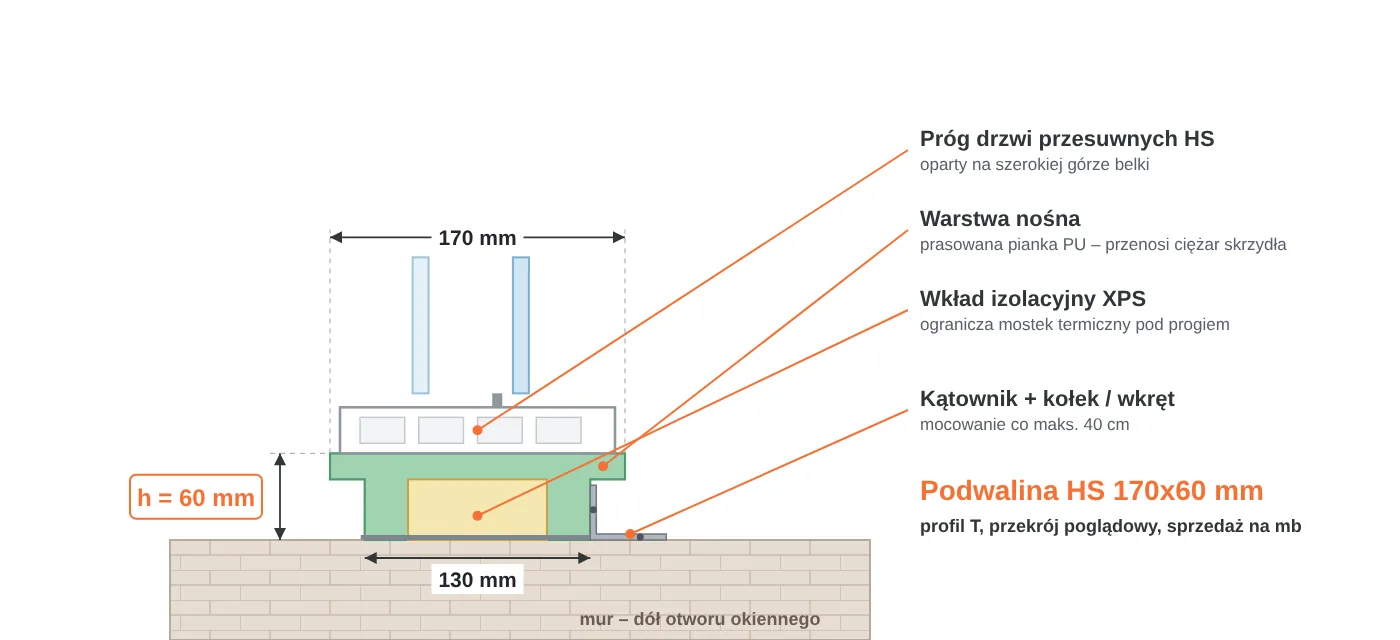

Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 170x60 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 170 mm | pod próg |
| Szerokość – część dolna | 130 mm | 25 + 80 + 25 mm |
| Wysokość | 60 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm – ten zakres | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Jak zamontować podwalinę HS 170x60 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 170x40 mm
wysokość 40 mmHS 170x50 mm
wysokość 50 mmHS 170x70 mm
wysokość 70 mmHS 150x60 mm
szerokość 150 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 170x60 mm
Dokumenty i dane
■ wymiar: góra 170 mm, dół 130 mm, wysokość 60 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 170x60 mm
Kiedy wybrać podwalinę HS 170x60 mm?▼
Gdy próg drzwi przesuwnych trzeba podnieść o ok. 60 mm nad strop, a strefę pod nim wypełnić ciepłym materiałem.
Czy belka HS 170x60 mm pasuje do okien HST?▼
Tak, podwaliny HS stosuje się pod okna i drzwi przesuwne HS oraz HST z profili PVC, aluminiowych i drewnianych.
Czym podwalina HS 170x60 mm jest lepsza od zaprawy pod progiem?▼
Pianka PU i XPS przewodzą ciepło dużo słabiej niż zaprawa i mur, więc pod progiem nie powstaje mostek termiczny.
Kiedy wybrać belkę HS 170x60 mm zamiast 150 mm?▼
Gdy próg jest szerszy albo skrzydło cięższe – szersza belka daje większą powierzchnię oparcia.
Jaki kształt ma przekrój belki HS 170x60 mm?▼
Litery T: część górna 170 mm podpiera próg, a węższa część dolna 130 mm (25 + 80 + 25 mm) osadzona jest w otworze.
Jakie obciążenie przeniesie belka HS 170x60 mm?▼
Warstwa nośna z pianki PU ma maksymalne obciążenie użytkowe 87 kg/cm² i naprężenie ściskające 8700 kPa przy 10% odkształcenia.
Ile belki HS 170x60 mm potrzeba pod otwór 380 cm?▼
Ok. 3,78 mb – belka powinna być ok. 2 cm krótsza od otworu, czyli ok. 1 cm luzu z każdej strony.
Ile punktów mocowania ma belka HS 170x60 mm pod otwór 380 cm?▼
Przy ok. 378 cm belki i kątownikach co maks. 40 cm – co najmniej 11.
