Śruba sześciokątna DIN 933 M33x85 pełny gwint A2 nierdzewna
335,79 zł / opak.
273,00 zł / opak.

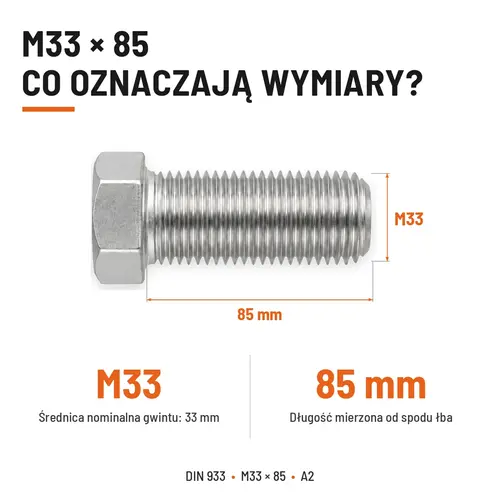

Śruba z łbem sześciokątnym DIN 933 M33 × 85, stal nierdzewna A2
Śruba M33 × 85 z gwintem na całej długości, stal nierdzewna A2. Norma DIN 933 / PN-EN ISO 4017, łeb sześciokątny 50 mm o wysokości 21 mm, skok gwintu 3,5 mm. Skręca pakiet do ok. 42 mm (z dwiema podkładkami i nakrętką). Opakowanie: 10 szt.
Śruba DIN 933 M33 × 85 – charakterystyka

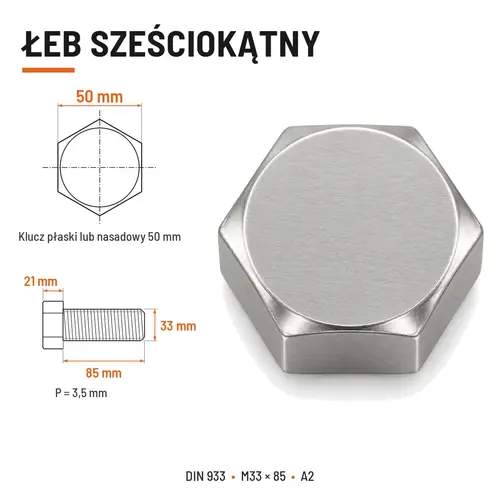

Śruba z łbem sześciokątnym DIN 933 M33 × 85 ma gwint metryczny zwykły (skok 3,5 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 50 mm i wysokości 21 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M33 × 85: przy podkładce DIN 125 pod łbem i pod nakrętką (5 mm każda) oraz nakrętce DIN 934 (26 mm) skręcisz elementy o łącznej grubości do ok. 42 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 694 mm². 1000 sztuk waży ok. 829,2 kg.

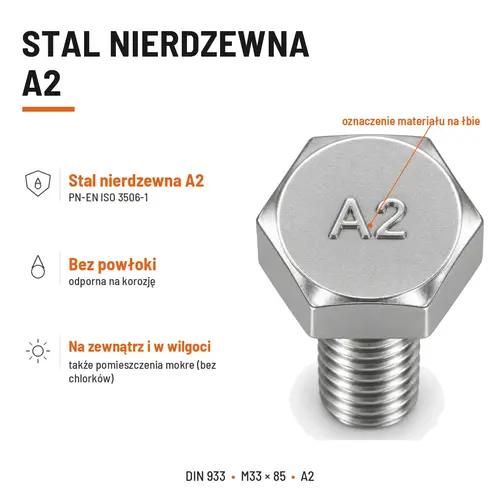

Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1. Opakowanie zawiera 10 szt.

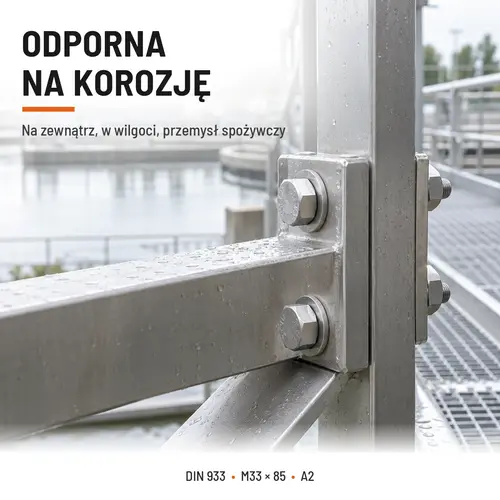

Nierdzewna śruba M33 × 85 wytrzyma deszcz, kondensację i mycie wodą. Aby nie powstało ogniwo korozyjne, łącz ją wyłącznie z elementami A2. Przy baseniach i nad morzem lepsza będzie stal A4. Gwint smaruj pastą przeciwzatarciową przy częstym rozkręcaniu.
Dlaczego ta śruba M33 × 85
M33 × 3,5 – nakrętkę dokręcisz w dowolnym miejscu.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: nasadka 3/4" i klucz dynamometryczny.
Wymiary zgodne z PN-EN ISO 4017.

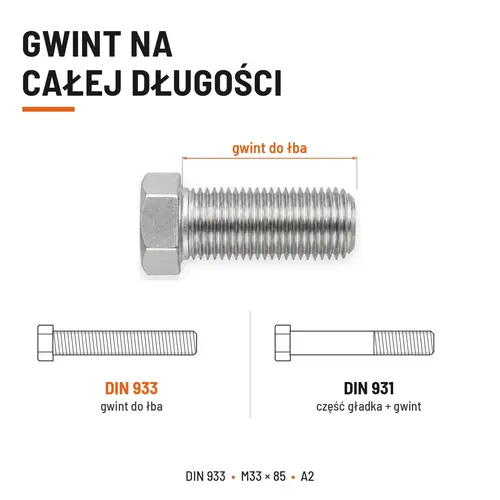

Długość 85 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby M33
połączenia M33 narażone na wodę i opady
ramy i korpusy
estakady, przenośniki taśmowe
połączenia konstrukcyjne (wg projektu)
W skrócie
Montaż śruby

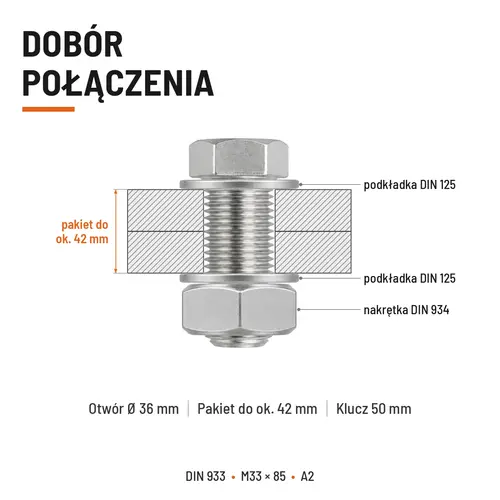

Kolejność montażu śruby M33 × 85 – pakiet do 42 mm.

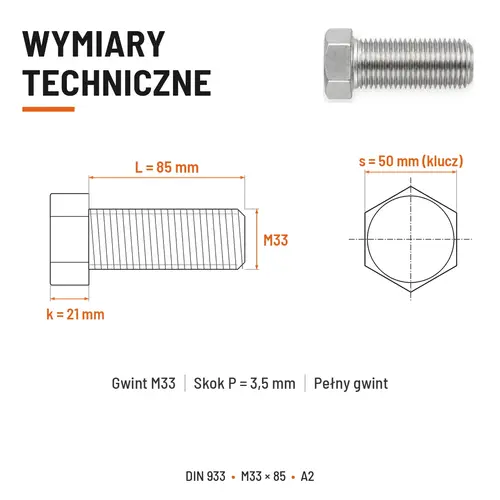

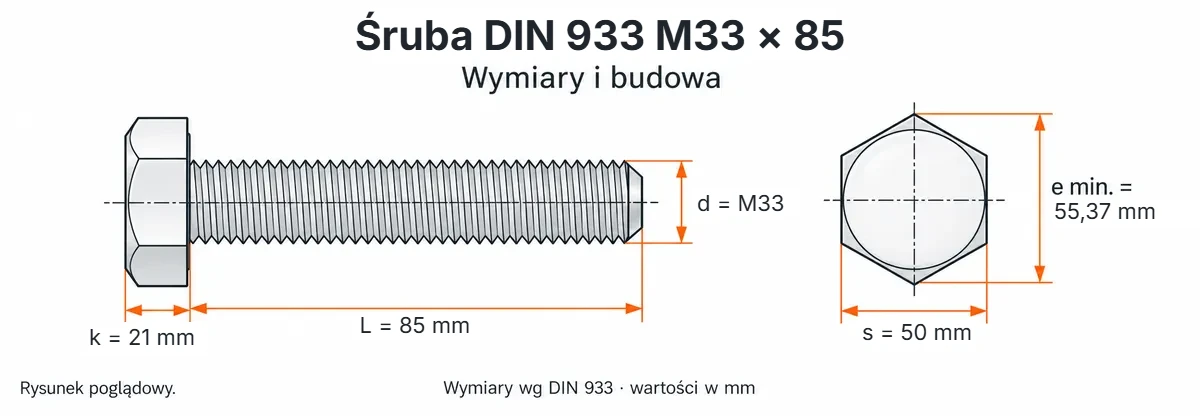

Parametry techniczne śruby DIN 933 M33 × 85
Wymiary wg DIN 933 i PN-EN ISO 4017; stal A2 wg PN-EN ISO 3506-1; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M33 × 3,5 | metryczny zwykły, na całej długości |
| Długość L | 85 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powłoka | brak – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Rozmiar klucza s | 50 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 21 mm | nominalna |
| Wymiar po narożach e | 55,37 mm | min. |
| Opakowanie | 10 szt. | |
| Otwór przejściowy | Ø 36 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 42 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 694 mm² | gwint M33 |
| Masa 1000 szt. | ok. 829,2 kg | orientacyjnie, stal A2 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Materiał i środowisko pracy
Stal nierdzewna A2: Nierdzewna śruba M33 × 85 wytrzyma deszcz, kondensację i mycie wodą. Aby nie powstało ogniwo korozyjne, łącz ją wyłącznie z elementami A2. Przy baseniach i nad morzem lepsza będzie stal A4. Gwint smaruj pastą przeciwzatarciową przy częstym rozkręcaniu.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint przed zanieczyszczeniem i uderzeniami – uszkodzony zwój utrudni nakręcenie nakrętki.
Śruba M33 × 85 w innych wykonaniach
9333385A2 · ten produkt
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M33 × 85
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M33 × 3,5
■ symbol 9333385A2
Najczęściej zadawane pytania o śrubie DIN 933 M33 × 85
Czy jest śruba podobna do M33×85 A2, ale innej długości?▼
W tym samym wykonaniu (A2) mamy też: krótsza M33×80, dłuższa M33×90. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jaki klucz pasuje do śruby M33×85 A2?▼
Do śruby M33×85 A2 pasuje klucz 50 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 55,37 mm, wysokość łba 21 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Jaką grubość elementów skręci śruba M33×85 A2?▼
Śruba M33×85 A2 z podkładkami DIN 125 (5 mm) i nakrętką DIN 934 (26 mm) – pakiet do ok. 42 mm, z 2 zwojami zapasu. Gwint biegnie na całych 85 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jak dokręcać nierdzewną śrubę M33×85 A2?▼
Śrubę M33×85 A2 dokręcaj równomiernie i bez klucza udarowego – gwinty A2 łatwo się zacierają. Przy gwincie M33 × 3,5 pomaga pasta przeciwzatarciowa. Klasa wytrzymałości A2 (50, 70 lub 80) decyduje o dopuszczalnym momencie – przyjmuj go z dokumentacji połączenia.
Jaka jest wytrzymałość śruby M33×85 A2?▼
W śrubie M33×85 A2 przekrój czynny gwintu M33 to 694 mm². Przy stali A2-70 minimalna siła zrywająca to ok. 485,8 kN, przy A2-50 ok. 347 kN. Do mocno obciążonych połączeń wybierz stal ocynkowaną 8.8 lub 10.9, jeśli warunki na to pozwalają.
Co pasuje do śruby M33×85 A2?▼
Do śruby M33×85 A2 dobierz nakrętkę M33 A2 (DIN 934, wysokość ok. 26 mm) i podkładkę DIN 125 M33: otwór 34 mm, średnica 60 mm, grubość 5 mm. Nakrętka i podkładka muszą być również nierdzewne A2.
Czy śruba M33×85 A2 nadaje się na zewnątrz?▼
Tak – M33×85 A2 nie rdzewieje na deszczu i w wilgoci. Wyjątek: chlorki (baseny, strefa nadmorska, sól drogowa) – tam wybierz stal A4.
