Śruba sześciokątna DIN 933 M20x85 pełny gwint A2 nierdzewna
151,94 zł / opak.
123,53 zł / opak.

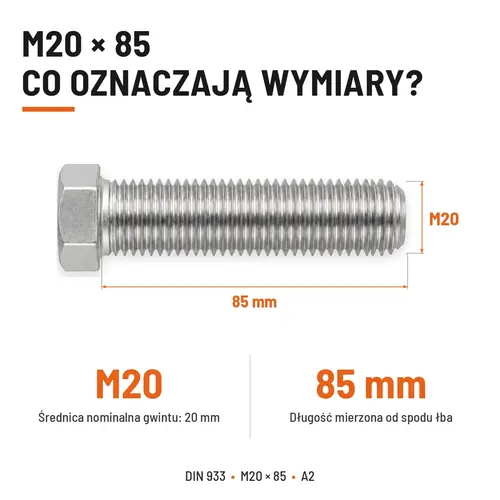

Śruba z łbem sześciokątnym DIN 933 M20 × 85, stal nierdzewna A2
Śruba z łbem sześciokątnym M20 o długości 85 mm, stal nierdzewna A2. Gwint metryczny (skok 2,5 mm) biegnie aż pod łeb, więc śruba sprawdzi się też jako regulacyjna lub dystansowa. DIN 933 / PN-EN ISO 4017, klucz 30 mm. Skręca pakiet do ok. 58 mm (z dwiema podkładkami i nakrętką). Opakowanie: 25 szt.
Śruba DIN 933 M20 × 85 – charakterystyka

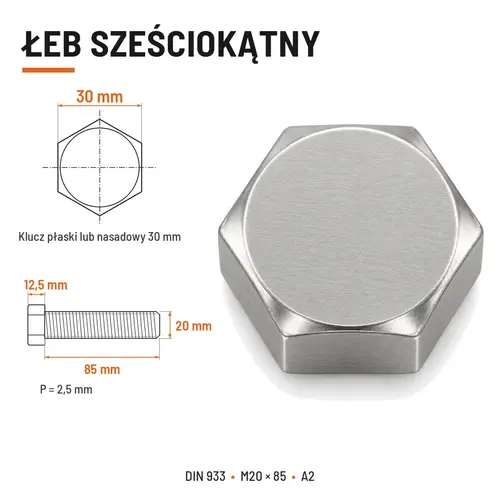

Śruba z łbem sześciokątnym DIN 933 M20 × 85 ma gwint metryczny zwykły (skok 2,5 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 30 mm i wysokości 12,5 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M20 × 85: przy podkładce DIN 125 pod łbem i pod nakrętką (3 mm każda) oraz nakrętce DIN 934 (16 mm) skręcisz elementy o łącznej grubości do ok. 58 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 245 mm². 1000 sztuk waży ok. 242,4 kg.

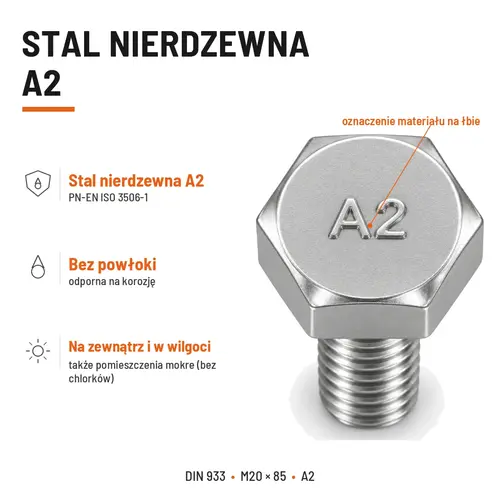

Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1. Opakowanie zawiera 25 szt.

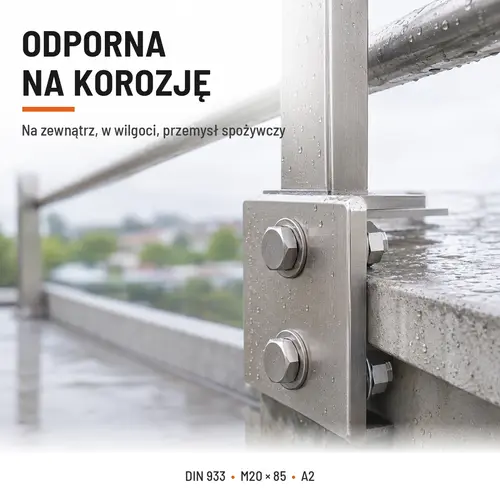

Śruba M20 × 85 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się na elewacjach, balustradach, w łazienkach i strefach mycia. Komplet uzupełnij nakrętką i podkładką A2. W środowisku z chlorkami wybierz A4; dokręcaj powoli, by uniknąć zatarcia gwintu.
Dlaczego ta śruba M20 × 85
M20 × 2,5 – nakrętkę dokręcisz w dowolnym miejscu.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: nasadka 1/2" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4017.
Długość 85 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby M20
połączenia M20 narażone na wodę i opady
połączenia doczołowe belek
mocowanie łóż i podstaw
połączenia drugorzędne (wg projektu)
W skrócie
Montaż śruby

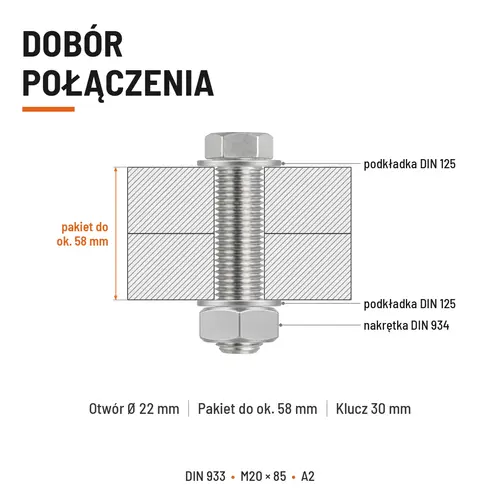

Kolejność montażu śruby M20 × 85 – pakiet do 58 mm.

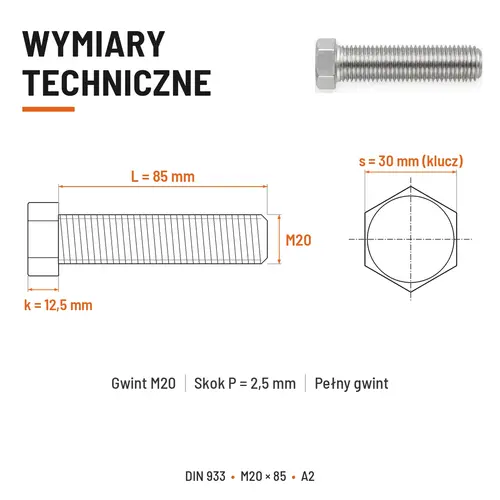

Parametry techniczne śruby DIN 933 M20 × 85
Wymiary wg DIN 933 i PN-EN ISO 4017; stal A2 wg PN-EN ISO 3506-1; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M20 × 2,5 | metryczny zwykły, na całej długości |
| Długość L | 85 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powłoka | brak – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Rozmiar klucza s | 30 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 12,5 mm | nominalna |
| Wymiar po narożach e | 33,53 mm | min. |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 22 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 58 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 245 mm² | gwint M20 |
| Masa 1000 szt. | ok. 242,4 kg | orientacyjnie, stal A2 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Materiał i środowisko pracy
Stal nierdzewna A2: Śruba M20 × 85 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się na elewacjach, balustradach, w łazienkach i strefach mycia. Komplet uzupełnij nakrętką i podkładką A2. W środowisku z chlorkami wybierz A4; dokręcaj powoli, by uniknąć zatarcia gwintu.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M20 × 85 w innych wykonaniach
9332085A2 · ten produktM20 × 85 8.8 ZN
93320858.8ZN · suche wnętrza
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
stal nierdzewna A2
ZOBACZ →Nakrętka samokontrująca DIN 985 M20
A2 – przy drganiach
ZOBACZ →Nakrętka kołpakowa DIN 1587 M20
A2 – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M20
stal nierdzewna A2
ZOBACZ →Śruba DIN 933 M20 × 80
A2 nierdzewna
ZOBACZ →Śruba DIN 933 M20 × 90
A2 nierdzewna
ZOBACZ →
Karta techniczna i certyfikaty śruby DIN 933 M20 × 85
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M20 × 2,5
■ symbol 9332085A2
Najczęściej zadawane pytania o śrubie DIN 933 M20 × 85

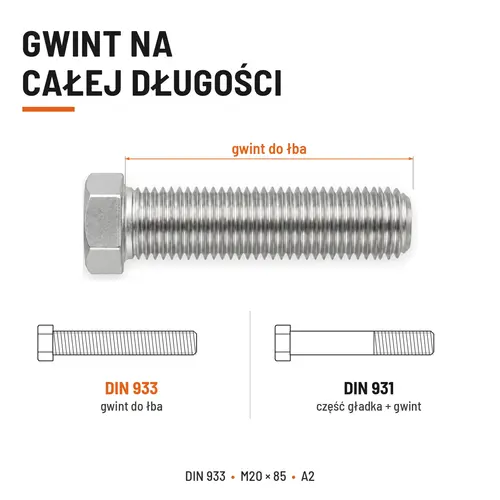

Czy śruba DIN 933 M20×85 A2 ma gwint do samego łba?▼
Tak – w śrubie M20×85 A2 gwint M20 × 2,5 biegnie praktycznie na całej długości (pod łbem zostaje tylko krótki wybieg, do ok. 5 mm). Jeśli połączenie ma przenosić ścinanie na gładkim trzpieniu, wybierz DIN 931.
Czy śruba M20×85 A2 nadaje się na zewnątrz?▼
Tak – M20×85 A2 nie rdzewieje na deszczu i w wilgoci. Wyjątek: chlorki (baseny, strefa nadmorska, sól drogowa) – tam wybierz stal A4.
Czy jest śruba podobna do M20×85 A2, ale innej długości?▼
W tym samym wykonaniu (A2) mamy też: krótsza M20×80, dłuższa M20×90. Rozmiar M20×85 jest też w wykonaniu: 8.8 ZN. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jakim kluczem dokręcić śrubę M20×85 A2?▼
Do śruby M20×85 A2 pasuje klucz 30 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 33,53 mm, wysokość łba 12,5 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Do jakiej grubości połączenia wystarczy śruba M20×85 A2?▼
Śruba M20×85 A2 z podkładkami DIN 125 (3 mm) i nakrętką DIN 934 (16 mm) – pakiet do ok. 58 mm, z 2 zwojami zapasu. Gwint biegnie na całych 85 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jakim wiertłem zrobić otwór przelotowy pod M20×85 A2?▼
Pod śrubę M20×85 A2 wywierć otwór przejściowy wg ISO 273: dokładny Ø 21 mm, średni Ø 22 mm, zgrubny Ø 24 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 17,5 mm i nagwintuj M20 × 2,5 – minimalna długość wkręcenia w stal to ok. 20 mm, w aluminium ok. 40 mm.
Ile waży śruba M20×85 A2?▼
Jedna śruba M20×85 A2 waży ok. 242,4 g; w opakowaniu śrub M20×85 A2 jest 25 szt. – razem ok. 6,06 kg. Masa jest orientacyjna (±5%).
