Śruba sześciokątna DIN 933 M5x100 pełny gwint A2 nierdzewna
125,95 zł / opak.
102,40 zł / opak.
Śruba z łbem sześciokątnym DIN 933 M5 × 100, stal nierdzewna A2
Śruba sześciokątna M5 × 100 wg DIN 933 / PN-EN ISO 4017, stal nierdzewna A2. Gwint M5 × 0,8 na całej długości 100 mm – nakrętkę dokręcisz w dowolnym miejscu trzpienia. Klucz 8 mm, łeb 3,5 mm. Skręca pakiet do ok. 92 mm (z dwiema podkładkami i nakrętką). Opakowanie: 100 szt.
Śruba DIN 933 M5 × 100 – charakterystyka

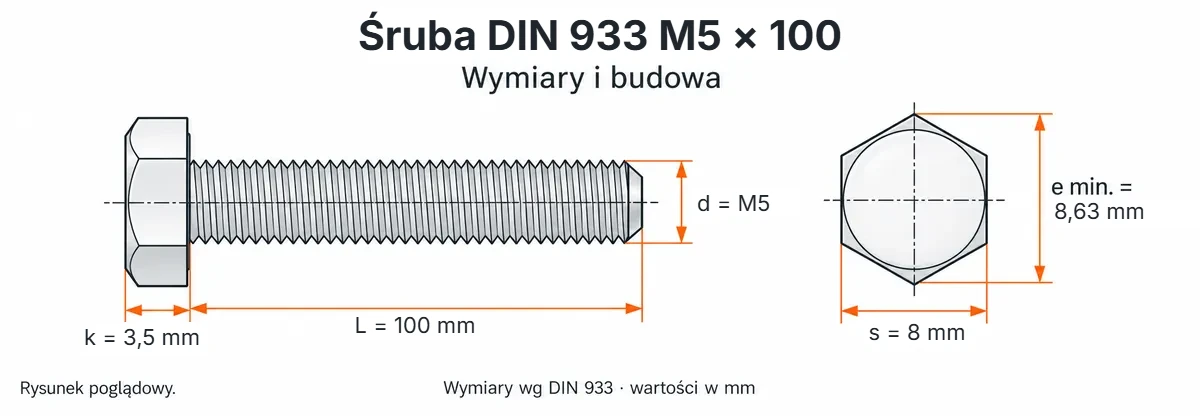

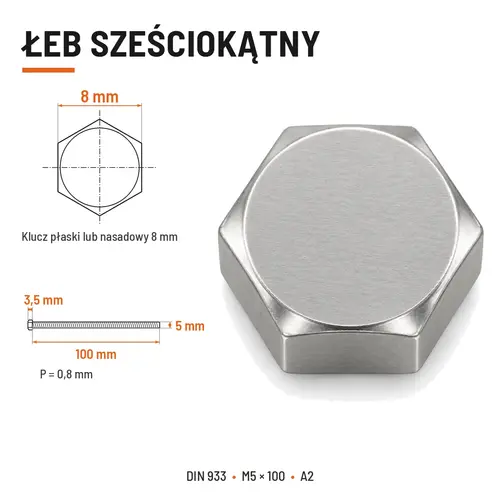

Śruba z łbem sześciokątnym DIN 933 M5 × 100 ma gwint metryczny zwykły (skok 0,8 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 8 mm i wysokości 3,5 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M5 × 100: przy podkładce DIN 125 pod łbem i pod nakrętką (1 mm każda) oraz nakrętce DIN 934 (4 mm) skręcisz elementy o łącznej grubości do ok. 92 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 14,2 mm².

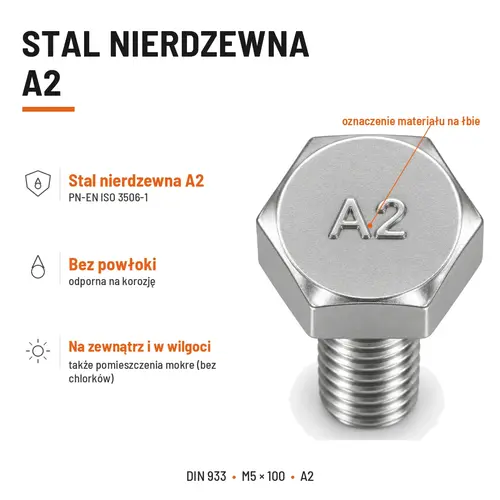

Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1. Opakowanie zawiera 100 szt.

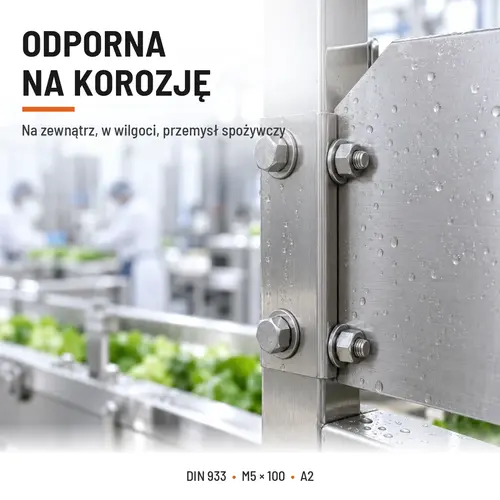

Stal nierdzewna A2 nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Łącz ją z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz stal A4. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Dlaczego ta śruba M5 × 100
M5 × 0,8 – nakrętkę dokręcisz w dowolnym miejscu.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: klucz płaski lub nasadka 1/4".
Wymiary zgodne z PN-EN ISO 4017.

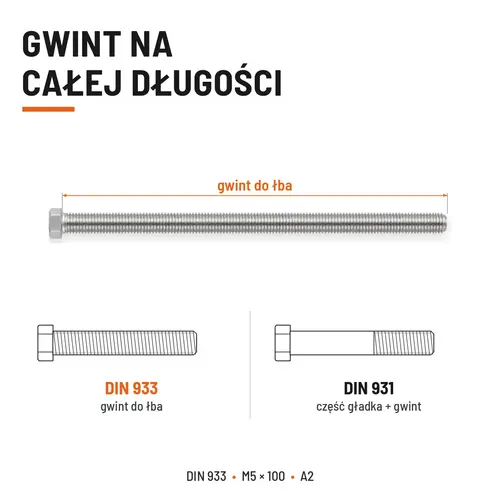

Długość 100 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby M5
połączenia M5 narażone na wodę i opady
szafy sterownicze, szyny, wsporniki aparatury
zawiasy, kątowniki, uchwyty
pokrywy i osłony
W skrócie
Montaż śruby

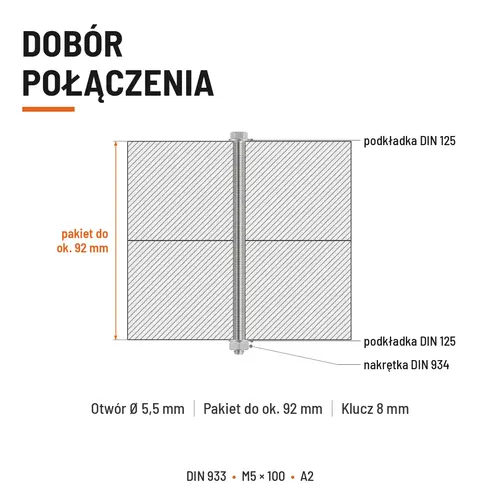

Kolejność montażu śruby M5 × 100 – pakiet do 92 mm.

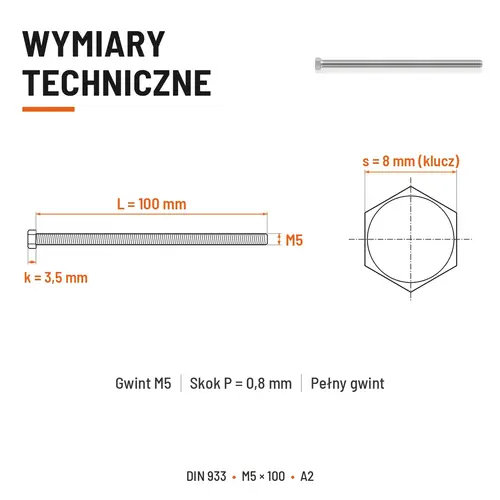

Parametry techniczne śruby DIN 933 M5 × 100
Wymiary wg DIN 933 i PN-EN ISO 4017; stal A2 wg PN-EN ISO 3506-1; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M5 × 0,8 | metryczny zwykły, na całej długości |

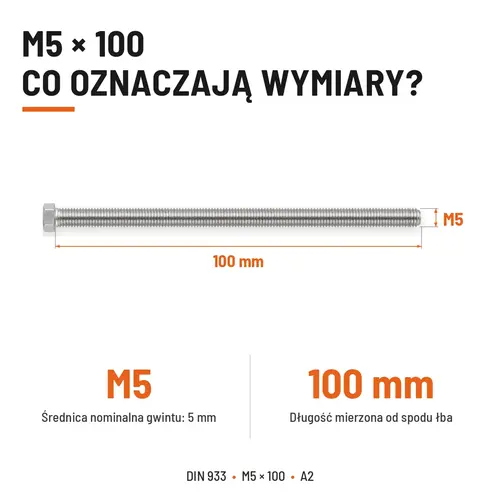

| Długość L | 100 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powłoka | brak – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Rozmiar klucza s | 8 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 3,5 mm | nominalna |
| Wymiar po narożach e | 8,63 mm | min. |
| Opakowanie | 100 szt. | |
| Otwór przejściowy | Ø 5,5 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 92 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 14,2 mm² | gwint M5 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Materiał i środowisko pracy
Stal nierdzewna A2: nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Łącz ją z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz stal A4. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M5 × 100 w innych wykonaniach
9335100A2 · ten produkt
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
stal nierdzewna A2
ZOBACZ →Nakrętka samokontrująca DIN 985 M5
A2 – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M5
A2, ząbkowana – bez podkładki
ZOBACZ →Nakrętka kołpakowa DIN 1587 M5
A2 – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M5
stal nierdzewna A2
ZOBACZ →Śruba DIN 933 M5 × 90
A2 nierdzewna
ZOBACZ →
Karta techniczna i certyfikaty śruby DIN 933 M5 × 100
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M5 × 0,8
■ symbol 9335100A2
Najczęściej zadawane pytania o śrubie DIN 933 M5 × 100
Jaki klucz pasuje do śruby M5×100 A2?▼
Do śruby M5×100 A2 pasuje klucz 8 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 8,63 mm, wysokość łba 3,5 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Jaką grubość elementów skręci śruba M5×100 A2?▼
Śruba M5×100 A2 z podkładkami DIN 125 (1 mm) i nakrętką DIN 934 (4 mm) – pakiet do ok. 92 mm, z 2 zwojami zapasu. Gwint biegnie na całych 100 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jak dokręcać nierdzewną śrubę M5×100 A2?▼
Śrubę M5×100 A2 dokręcaj równomiernie i bez klucza udarowego – gwinty A2 łatwo się zacierają. Przy gwincie M5 × 0,8 pomaga pasta przeciwzatarciowa. Klasa wytrzymałości A2 (50, 70 lub 80) decyduje o dopuszczalnym momencie – przyjmuj go z dokumentacji połączenia.
Jaka jest wytrzymałość śruby M5×100 A2?▼
W śrubie M5×100 A2 przekrój czynny gwintu M5 to 14,2 mm². Przy stali A2-70 minimalna siła zrywająca to ok. 9,9 kN, przy A2-50 ok. 7,1 kN. Do mocno obciążonych połączeń wybierz stal ocynkowaną 8.8 lub 10.9, jeśli warunki na to pozwalają.
Jaką nakrętkę i podkładkę dobrać do śruby M5×100 A2?▼
Do śruby M5×100 A2 dobierz nakrętkę M5 A2 (DIN 934, wysokość ok. 4 mm) i podkładkę DIN 125 M5: otwór 5,3 mm, średnica 10 mm, grubość 1 mm. Nakrętka i podkładka muszą być również nierdzewne A2.
Jaki otwór wywiercić pod śrubę M5×100 A2?▼
Pod śrubę M5×100 A2 wywierć otwór przejściowy wg ISO 273: dokładny Ø 5,3 mm, średni Ø 5,5 mm, zgrubny Ø 5,8 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 4,2 mm i nagwintuj M5 × 0,8 – minimalna długość wkręcenia w stal to ok. 5 mm, w aluminium ok. 10 mm.
Ile sztuk M5×100 A2 jest w opakowaniu?▼
W opakowaniu śrub M5×100 A2 jest 100 szt. Wagę całego opakowania podajemy przy cenie produktu.
