DYBEL METALOWY OŚCIEŻNICOWY 10 × 92 MM
Wariant 92 mm zwiększa dostępny przekrój ramy do około 52 mm przy zachowaniu co najmniej 40 mm zakotwienia. Dybel 10 × 92 mm współpracuje z otworem Ø10 mm o głębokości 50–60 mm. Dla ram o umiarkowanej grubości zachowaj zakotwienie minimum 40 mm; opakowanie handlowe zawiera 100 szt.
Konstrukcja dybla 10 × 92 mm

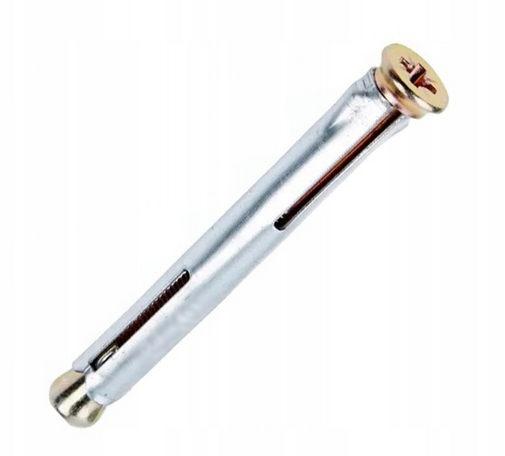

Dybel metalowy ościeżnicowy 10 × 92 mm składa się ze stalowej tulei i elementu dokręcanego przez gniazdo krzyżowe. Tuleja stabilizuje mocowanie w przygotowanym otworze Ø10 mm.
Długość całkowita 92 mm pozwala objąć ramę o grubości do około 52 mm. Jest to wartość orientacyjna wynikająca z tabeli montażowej, nie deklaracja nośności.
Efektywna głębokość zakotwienia dla tego wariantu wynosi minimum 40 mm, a otwór powinien mieć 50–60 mm głębokości. Rzeczywisty dobór zależy od ciągłości i stanu podłoża.
Przy ram o umiarkowanej grubości zachowaj współosiowość ramy, tulei oraz otworu. Średnica łba zależy od wariantu i dlatego na rysunku pozostaje opisana bez niepotwierdzonej wartości liczbowej.
Cechy wariantu 10 × 92 mm
Tuleję 10 × 92 mm osadza się w otworze Ø10 mm.
Wymiar obejmuje ramę do około 52 mm i wymaganą część kotwiącą.
Sztywny korpus pomaga prowadzić mocowanie osiowo przez profil.
Napęd umożliwia kontrolowane dokręcanie bez podawania nieznanego rozmiaru końcówki.
Zakres otworu odpowiada tabeli montażowej.
Symbol 25071092VZ identyfikuje dokładnie długość 92 mm.
Zastosowanie długości 92 mm
Mocowanie profilu o grubości do około 52 mm po zweryfikowaniu podłoża.
Przejście przez ramę przy zachowaniu zakotwienia minimum 40 mm.
Stabilne osadzenie tulei Ø10 mm w osi przygotowanego otworu.
Zastosowanie tylko tam, gdzie projekt potwierdza właściwy rodzaj i stan podłoża.
W skrócie · 10 × 92 mm
Montaż dybla 10 × 92 mm
Dla ram o umiarkowanej grubości najpierw potwierdź geometrię całego połączenia.
Parametry techniczne
Tabela rozmiarów i parametrów montażowych oraz rysunek techniczny; dane produktu e-Pamar. Nie podano normy, nośności ani średnicy łba.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica dybla i otworu | 10 mm | d0 |
| Długość całkowita | 92 mm | L |
| Efektywne zakotwienie | minimum 40 mm | h_eff |
| Głębokość otworu | 50–60 mm | h0 |
| Maksymalna grubość ramy | ok. 52 mm | t_fix |
| Średnica łba | wg wariantu | dk |
| Napęd | gniazdo krzyżowe | widok łba |
| Opakowanie | 100 szt. | dane sklepu |
Dobór dybla 10 × 92 mm
Zsumuj ramę, szczelinę montażową i wymaganą część pracującą w podłożu.
| Kontrola | Wartość | Znaczenie |
|---|---|---|
| Rama | do ok. 52 mm | nie przekraczaj bez ponownego doboru |
| Zakotwienie | minimum 40 mm | część osadzona w podłożu |
| Otwór | Ø10 × 50–60 mm | średnica × głębokość |
Pięć czynności dla długości 92 mm
Warunki pracy · 10 × 92 mm
Przed montażem oceń rodzaj, ciągłość i stan podłoża; sama długość dybla nie potwierdza przydatności do danego materiału.
Metalowy korpus przechowuj sucho, a podczas pracy chroń tuleję Ø10 mm i gniazdo krzyżowe przed uszkodzeniem.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu, zachowując oznaczenie 25071092VZ.
Nie mieszaj długości 92 mm z innymi wariantami, ponieważ zmienia się dopuszczalna geometria ramy.
Pozostałe długości dybla Ø10 mm
25071072VZ · rama do ok. 32 mm10 × 92 mm ✓
25071092VZ · rama do ok. 52 mm10 × 112 mm
250710112VZ · rama do ok. 72 mm10 × 132 mm
250710132VZ · rama do ok. 92 mm10 × 152 mm
250710152VZ · rama do ok. 112 mm10 × 182 mm
250710182VZ · rama do ok. 142 mm10 × 202 mm
250710202VZ · rama do ok. 162 mm
Bieżący wariant: 10 × 92 mm · rama do około 52 mm.
