DYBEL METALOWY OŚCIEŻNICOWY 10 × 72 MM
Najkrótszy dybel z zestawu przeznaczono do mocowania ramy o grubości do około 32 mm. Dybel 10 × 72 mm współpracuje z otworem Ø10 mm o głębokości 50–60 mm. Dla cienkich profili i niewielkim odsunięciu od podłoża zachowaj zakotwienie 30–40 mm; opakowanie handlowe zawiera 100 szt.
Konstrukcja dybla 10 × 72 mm

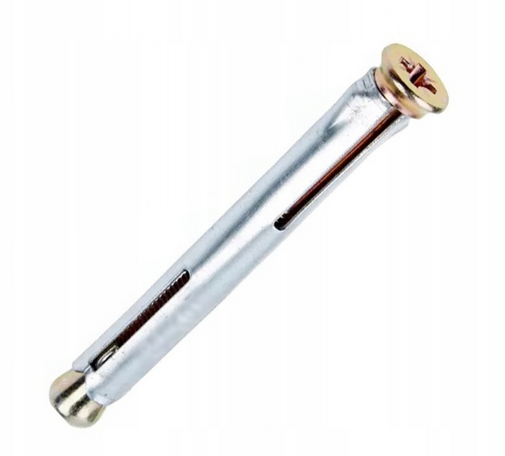

Dybel metalowy ościeżnicowy 10 × 72 mm składa się ze stalowej tulei i elementu dokręcanego przez gniazdo krzyżowe. Tuleja stabilizuje mocowanie w przygotowanym otworze Ø10 mm.
Długość całkowita 72 mm pozwala objąć ramę o grubości do około 32 mm. Jest to wartość orientacyjna wynikająca z tabeli montażowej, nie deklaracja nośności.
Efektywna głębokość zakotwienia dla tego wariantu wynosi 30–40 mm, a otwór powinien mieć 50–60 mm głębokości. Rzeczywisty dobór zależy od ciągłości i stanu podłoża.
Przy cienkich profilach i niewielkim odsunięciu od podłoża zachowaj współosiowość ramy, tulei oraz otworu. Średnica łba zależy od wariantu i dlatego na rysunku pozostaje opisana bez niepotwierdzonej wartości liczbowej.
Cechy wariantu 10 × 72 mm
Tuleję 10 × 72 mm osadza się w otworze Ø10 mm.
Wymiar obejmuje ramę do około 32 mm i wymaganą część kotwiącą.
Sztywny korpus pomaga prowadzić mocowanie osiowo przez profil.
Napęd umożliwia kontrolowane dokręcanie bez podawania nieznanego rozmiaru końcówki.
Zakres otworu odpowiada tabeli montażowej.
Symbol 25071072VZ identyfikuje dokładnie długość 72 mm.
Zastosowanie długości 72 mm
Mocowanie profilu o grubości do około 32 mm po zweryfikowaniu podłoża.
Przejście przez ramę przy zachowaniu zakotwienia 30–40 mm.
Stabilne osadzenie tulei Ø10 mm w osi przygotowanego otworu.
Zastosowanie tylko tam, gdzie projekt potwierdza właściwy rodzaj i stan podłoża.
W skrócie · 10 × 72 mm
Montaż dybla 10 × 72 mm
Dla cienkich profili i niewielkim odsunięciu od podłoża najpierw potwierdź geometrię całego połączenia.
Parametry techniczne
Tabela rozmiarów i parametrów montażowych oraz rysunek techniczny; dane produktu e-Pamar. Nie podano normy, nośności ani średnicy łba.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica dybla i otworu | 10 mm | d0 |
| Długość całkowita | 72 mm | L |
| Efektywne zakotwienie | 30–40 mm | h_eff |
| Głębokość otworu | 50–60 mm | h0 |
| Maksymalna grubość ramy | ok. 32 mm | t_fix |
| Średnica łba | wg wariantu | dk |
| Napęd | gniazdo krzyżowe | widok łba |
| Opakowanie | 100 szt. | dane sklepu |
Dobór dybla 10 × 72 mm
Zsumuj ramę, szczelinę montażową i wymaganą część pracującą w podłożu.
| Kontrola | Wartość | Znaczenie |
|---|---|---|
| Rama | do ok. 32 mm | nie przekraczaj bez ponownego doboru |
| Zakotwienie | 30–40 mm | część osadzona w podłożu |
| Otwór | Ø10 × 50–60 mm | średnica × głębokość |
Pięć czynności dla długości 72 mm
Warunki pracy · 10 × 72 mm
Przed montażem oceń rodzaj, ciągłość i stan podłoża; sama długość dybla nie potwierdza przydatności do danego materiału.
Metalowy korpus przechowuj sucho, a podczas pracy chroń tuleję Ø10 mm i gniazdo krzyżowe przed uszkodzeniem.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu, zachowując oznaczenie 25071072VZ.
Nie mieszaj długości 72 mm z innymi wariantami, ponieważ zmienia się dopuszczalna geometria ramy.
Pozostałe długości dybla Ø10 mm
25071072VZ · rama do ok. 32 mm10 × 92 mm
25071092VZ · rama do ok. 52 mm10 × 112 mm
250710112VZ · rama do ok. 72 mm10 × 132 mm
250710132VZ · rama do ok. 92 mm10 × 152 mm
250710152VZ · rama do ok. 112 mm10 × 182 mm
250710182VZ · rama do ok. 142 mm10 × 202 mm
250710202VZ · rama do ok. 162 mm
Bieżący wariant: 10 × 72 mm · rama do około 32 mm.
Powiązane długości
Karta techniczna – DYBEL METALOWY OŚCIEŻNICOWY 10 × 72 MM
Badania i certyfikaty
■ rysunek wymiarowy wariantu
■ brak podanej normy i nośności
■ marka karty: Pamar
Najczęściej zadawane pytania – DYBEL METALOWY OŚCIEŻNICOWY 10 × 72 MM
Jaki otwór przygotować pod dybel metalowy 10 × 72 mm?▼
Dla dybla 10 × 72 mm przygotuj otwór Ø10 mm o głębokości 50–60 mm. Wierć prosto i usuń zwierciny przed wsunięciem tulei.
Ile ramy obejmie wariant 10 × 72 mm?▼
Wariant 10 × 72 mm pozwala zamocować ramę o grubości do około 32 mm. Wartość uwzględnia zakotwienie 30–40 mm i wymaga sprawdzenia rzeczywistego przekroju.
Kiedy wybrać zakotwienie 30–40 mm dla długości 72 mm?▼
Tabela dla rozmiaru 10 × 72 mm wskazuje efektywną głębokość zakotwienia 30–40 mm. Nie zmniejszaj tej wartości przez doliczenie pustej szczeliny do części pracującej w podłożu.
Czy głębokość 50–60 mm wystarczy przy dyblu 10 × 72 mm?▼
Otwór pod dybel 10 × 72 mm powinien mieć 50–60 mm głębokości oraz średnicę 10 mm. Dolną lub górną wartość dobierz do wymaganego zakotwienia i warunków montażu.
Co kontrolować podczas osadzania tulei długości 72 mm?▼
Przy rozmiarze 10 × 72 mm kontroluj osiowe przejście przez ramę i stabilne wejście metalowej tulei w otwór Ø10 mm. Dokręcaj gniazdem krzyżowym bez przekoszenia łba.
Jak dopasować łeb dybla 10 × 72 mm do ramy?▼
Średnica łba dybla 10 × 72 mm zależy od wariantu i nie została podana liczbowo w tabeli. Sprawdź, czy łeb oprze się na profilu bez jego miejscowego odkształcenia.
Z czego wynika limit około 32 mm dla wersji 72 mm?▼
Maksymalna grubość ramy dla 10 × 72 mm wynosi orientacyjnie 32 mm, ponieważ od długości 72 mm pozostawia się część roboczą zakotwioną w podłożu. Tabela nie podaje nośności, więc nie należy jej wyliczać z samego wymiaru.
