DYBEL METALOWY OŚCIEŻNICOWY 10 × 202 MM
Najdłuższy wariant 202 mm jest przewidziany do przekrojów ramy sięgających orientacyjnie 162 mm. Dybel 10 × 202 mm współpracuje z otworem Ø10 mm o głębokości 50–60 mm. Dla najgrubszych układów objętych tabelą zachowaj zakotwienie minimum 40 mm; opakowanie handlowe zawiera 100 szt.
Konstrukcja dybla 10 × 202 mm

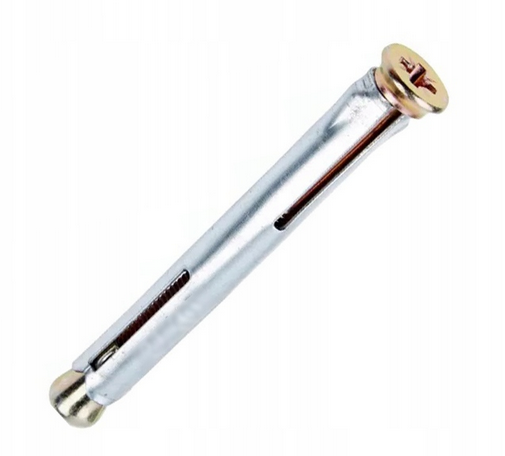

Dybel metalowy ościeżnicowy 10 × 202 mm składa się ze stalowej tulei i elementu dokręcanego przez gniazdo krzyżowe. Tuleja stabilizuje mocowanie w przygotowanym otworze Ø10 mm.
Długość całkowita 202 mm pozwala objąć ramę o grubości do około 162 mm. Jest to wartość orientacyjna wynikająca z tabeli montażowej, nie deklaracja nośności.
Efektywna głębokość zakotwienia dla tego wariantu wynosi minimum 40 mm, a otwór powinien mieć 50–60 mm głębokości. Rzeczywisty dobór zależy od ciągłości i stanu podłoża.
Przy najgrubszych układów objętych tabelą zachowaj współosiowość ramy, tulei oraz otworu. Średnica łba zależy od wariantu i dlatego na rysunku pozostaje opisana bez niepotwierdzonej wartości liczbowej.
Cechy wariantu 10 × 202 mm
Tuleję 10 × 202 mm osadza się w otworze Ø10 mm.
Wymiar obejmuje ramę do około 162 mm i wymaganą część kotwiącą.
Sztywny korpus pomaga prowadzić mocowanie osiowo przez profil.
Napęd umożliwia kontrolowane dokręcanie bez podawania nieznanego rozmiaru końcówki.
Zakres otworu odpowiada tabeli montażowej.
Symbol 250710202VZ identyfikuje dokładnie długość 202 mm.
Zastosowanie długości 202 mm
Mocowanie profilu o grubości do około 162 mm po zweryfikowaniu podłoża.
Przejście przez ramę przy zachowaniu zakotwienia minimum 40 mm.
Stabilne osadzenie tulei Ø10 mm w osi przygotowanego otworu.
Zastosowanie tylko tam, gdzie projekt potwierdza właściwy rodzaj i stan podłoża.
W skrócie · 10 × 202 mm
Montaż dybla 10 × 202 mm
Dla najgrubszych układów objętych tabelą najpierw potwierdź geometrię całego połączenia.
Parametry techniczne
Tabela rozmiarów i parametrów montażowych oraz rysunek techniczny; dane produktu e-Pamar. Nie podano normy, nośności ani średnicy łba.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica dybla i otworu | 10 mm | d0 |
| Długość całkowita | 202 mm | L |
| Efektywne zakotwienie | minimum 40 mm | h_eff |
| Głębokość otworu | 50–60 mm | h0 |
| Maksymalna grubość ramy | ok. 162 mm | t_fix |
| Średnica łba | wg wariantu | dk |
| Napęd | gniazdo krzyżowe | widok łba |
| Opakowanie | 100 szt. | dane sklepu |
Dobór dybla 10 × 202 mm
Zsumuj ramę, szczelinę montażową i wymaganą część pracującą w podłożu.
| Kontrola | Wartość | Znaczenie |
|---|---|---|
| Rama | do ok. 162 mm | nie przekraczaj bez ponownego doboru |
| Zakotwienie | minimum 40 mm | część osadzona w podłożu |
| Otwór | Ø10 × 50–60 mm | średnica × głębokość |
Pięć czynności dla długości 202 mm
Warunki pracy · 10 × 202 mm
Przed montażem oceń rodzaj, ciągłość i stan podłoża; sama długość dybla nie potwierdza przydatności do danego materiału.
Metalowy korpus przechowuj sucho, a podczas pracy chroń tuleję Ø10 mm i gniazdo krzyżowe przed uszkodzeniem.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu, zachowując oznaczenie 250710202VZ.
Nie mieszaj długości 202 mm z innymi wariantami, ponieważ zmienia się dopuszczalna geometria ramy.
Pozostałe długości dybla Ø10 mm
25071072VZ · rama do ok. 32 mm10 × 92 mm
25071092VZ · rama do ok. 52 mm10 × 112 mm
250710112VZ · rama do ok. 72 mm10 × 132 mm
250710132VZ · rama do ok. 92 mm10 × 152 mm
250710152VZ · rama do ok. 112 mm10 × 182 mm
250710182VZ · rama do ok. 142 mm10 × 202 mm ✓
250710202VZ · rama do ok. 162 mm
Bieżący wariant: 10 × 202 mm · rama do około 162 mm.
Powiązane długości
Karta techniczna – DYBEL METALOWY OŚCIEŻNICOWY 10 × 202 MM
Badania i certyfikaty
■ rysunek wymiarowy wariantu
■ brak podanej normy i nośności
■ marka karty: Pamar
Najczęściej zadawane pytania – DYBEL METALOWY OŚCIEŻNICOWY 10 × 202 MM
W jakiej ramie wykorzystać dybel metalowy 10 × 202 mm?▼
Dla dybla 10 × 202 mm przygotuj otwór Ø10 mm o głębokości 50–60 mm. Wierć prosto i usuń zwierciny przed wsunięciem tulei.
Co zmierzyć przed wykonaniem otworu dla długości 202 mm?▼
Wariant 10 × 202 mm pozwala zamocować ramę o grubości do około 162 mm. Wartość uwzględnia zakotwienie minimum 40 mm i wymaga sprawdzenia rzeczywistego przekroju.
Ile wynosi wymagane zakotwienie wariantu 10 × 202 mm?▼
Tabela dla rozmiaru 10 × 202 mm wskazuje efektywną głębokość zakotwienia minimum 40 mm. Nie zmniejszaj tej wartości przez doliczenie pustej szczeliny do części pracującej w podłożu.
Jak oczyścić kanał wiercenia 50–60 mm przy długim dyblu?▼
Otwór pod dybel 10 × 202 mm powinien mieć 50–60 mm głębokości oraz średnicę 10 mm. Dolną lub górną wartość dobierz do wymaganego zakotwienia i warunków montażu.
Kiedy około 162 mm grubości ramy jest dopuszczalne?▼
Przy rozmiarze 10 × 202 mm kontroluj osiowe przejście przez ramę i stabilne wejście metalowej tulei w otwór Ø10 mm. Dokręcaj gniazdem krzyżowym bez przekoszenia łba.
Czym różni się średnica tulei od średnicy łba w wersji 202 mm?▼
Średnica łba dybla 10 × 202 mm zależy od wariantu i nie została podana liczbowo w tabeli. Sprawdź, czy łeb oprze się na profilu bez jego miejscowego odkształcenia.
Na jakiej podstawie ocenić nośność dybla 10 × 202 mm?▼
Maksymalna grubość ramy dla 10 × 202 mm wynosi orientacyjnie 162 mm, ponieważ od długości 202 mm pozostawia się część roboczą zakotwioną w podłożu. Tabela nie podaje nośności, więc nie należy jej wyliczać z samego wymiaru.
