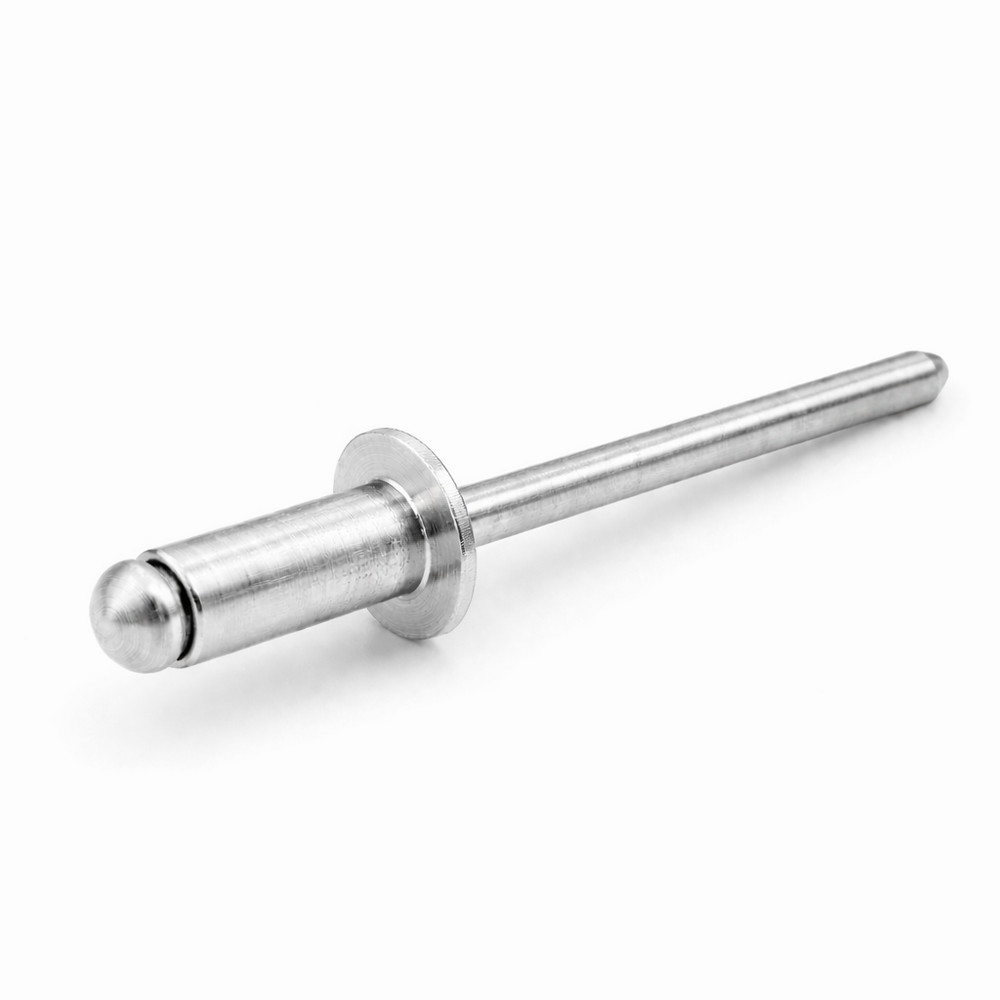

NIT ZRYWALNY DIN 7337 Z ŁBEM PŁASKIM 4,8 × 6 MM ALUMINIOWO-STALOWY
Model 4,8 × 6 mm dobrano do prac wymagających łba płaskiego i montażu jednostronnego. Prawidłowo wykonany otwór prowadzi korpus, a trzpień formuje zakuwkę po niewidocznej stronie.
DIN 7337 · ŁEB PŁASKIKORPUS ALUMINIOWYTRZPIEŃ STALOWYØ4,8 MM · 6 MM · ZACISK 1,5–2,5 MM
Najważniejsze korzyści
✓Lekki korpus aluminiowyCzęść pozostająca w złączu nie obciąża nadmiernie lekkiej konstrukcji.
✓Otwór o określonej średnicyDopasowany otwór stabilizuje korpus i pomaga zachować oś nitowania.
✓Estetyczna strona widocznaPrawidłowo osadzony łeb płaski przylega równo do powierzchni.
✓Płaska powierzchnia oparciaKołnierz równomiernie dociska materiał po stronie montażu.
Połączenie 4,8 × 6 mm dostępne od jednej strony
Dla tego rozmiaru kluczowe są otwór 4,90–5,00 mm, właściwa grubość pakietu i prostopadłe prowadzenie narzędzia. Zakres zacisku: 1,5–2,5 mm.
Zakres zastosowania
✓Blachy, panele, obudowy i profile o średniej grubości.
✓Elementy warsztatowe, instalacyjne i konstrukcje osłonowe.
✓Montaż od jednej strony w miejscach o ograniczonym dostępie.
✓Zastosowania montażowe dobrane do rozmiaru 4,8 × 6 mm po sprawdzeniu grubości pakietu.
Kontrola procesu nitowania
Objaw
Możliwa przyczyna
Zalecane działanie
Nit obraca się w otworze
otwór jest zbyt duży lub nieregularny
wykonaj otwór 4,90–5,00 mm i usuń zadziory
Pakiet pozostaje luźny
grubość nie odpowiada zakresowi zacisku
sprawdź zakres: 1,5–2,5 mm
Trzpień zrywa się nieprawidłowo
zużyta końcówka albo niewłaściwe narzędzie
dobierz końcówkę do trzpienia Ø2,7 mm
Łeb układa się pod kątem
nitownica nie jest prowadzona w osi
dociśnij łeb i prowadź narzędzie prostopadle
Zalecana średnica otworu wynosi 4,90–5,00 mm. Zakres zacisku opisuje łączną grubość wszystkich elementów.
Prowadź nitownicę w osi nita 4,8 × 6 mm
Łączone elementy powinny przylegać, a otwory muszą być współosiowe i oczyszczone z zadziorów. Zakres zacisku: 1,5–2,5 mm.
