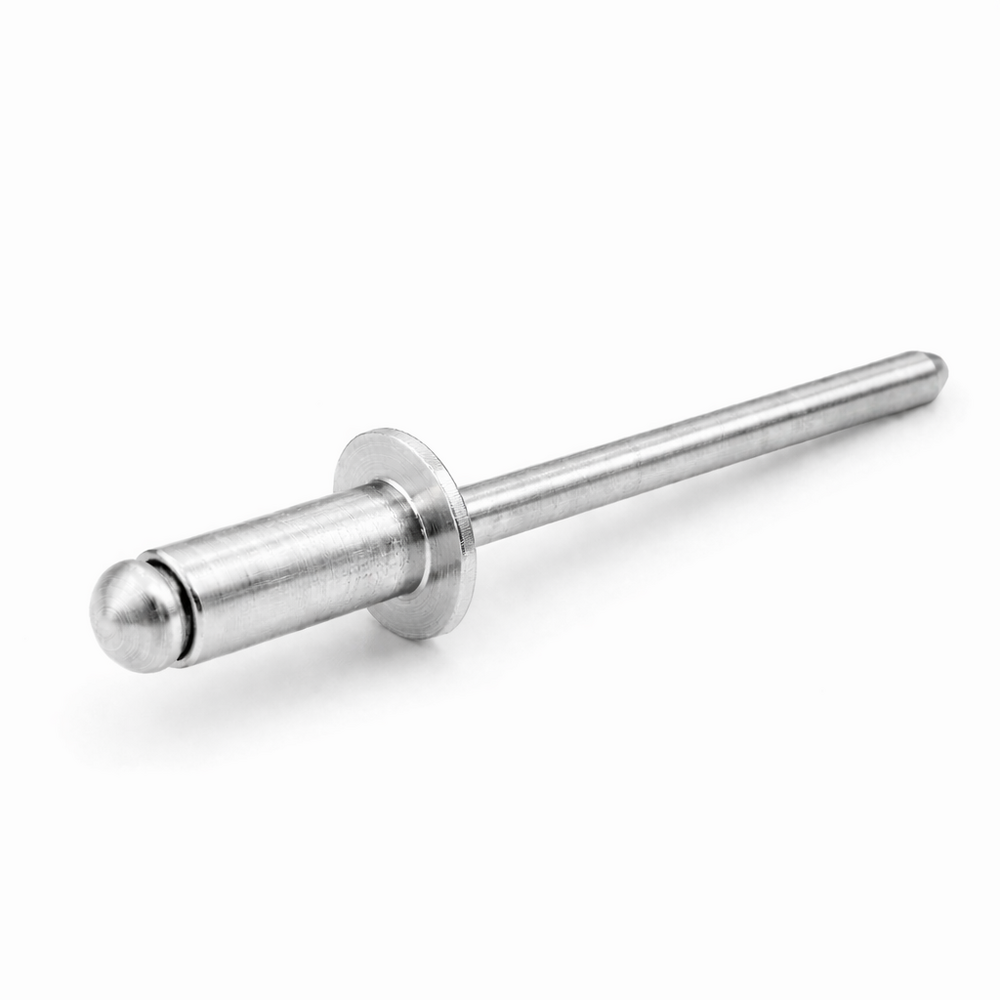

NIT ZRYWALNY DIN 7337 Z ŁBEM PŁASKIM 4,8 × 12 MM ALUMINIOWO-STALOWY
Ten nit DIN 7337 w rozmiarze 4,8 × 12 mm służy do trwałych połączeń wykonywanych wyłącznie od strony łba. Płaski kołnierz rozkłada docisk, a wykonanie AL/ST usprawnia prace montażowe.
DIN 7337 · ŁEB PŁASKIKORPUS ALUMINIOWYTRZPIEŃ STALOWYØ4,8 MM · 12 MM · ZACISK 6,0–8,0 MM
Najważniejsze korzyści
✓Kontrola grubości pakietuDobór długości do całego pakietu ogranicza ryzyko luźnego połączenia.
✓Estetyczna strona widocznaPrawidłowo osadzony łeb płaski przylega równo do powierzchni.
✓Płaska powierzchnia oparciaKołnierz równomiernie dociska materiał po stronie montażu.
✓Stalowy trzpień roboczyTrzpień umożliwia sprawne zaciągnięcie i odrywa się po uformowaniu zakuwki.
Połączenie 4,8 × 12 mm dostępne od jednej strony
Dla tego rozmiaru kluczowe są otwór 4,90–5,00 mm, właściwa grubość pakietu i prostopadłe prowadzenie narzędzia. Zakres zacisku: 6,0–8,0 mm.
Zakres zastosowania
✓Blachy, panele, obudowy i profile o średniej grubości.
✓Elementy warsztatowe, instalacyjne i konstrukcje osłonowe.
✓Montaż od jednej strony w miejscach o ograniczonym dostępie.
✓Zastosowania montażowe dobrane do rozmiaru 4,8 × 12 mm po sprawdzeniu grubości pakietu.
Kontrola procesu nitowania
Objaw
Możliwa przyczyna
Zalecane działanie
Nit obraca się w otworze
otwór jest zbyt duży lub nieregularny
wykonaj otwór 4,90–5,00 mm i usuń zadziory
Pakiet pozostaje luźny
grubość nie odpowiada zakresowi zacisku
sprawdź zakres: 6,0–8,0 mm
Trzpień zrywa się nieprawidłowo
zużyta końcówka albo niewłaściwe narzędzie
dobierz końcówkę do trzpienia Ø2,7 mm
Łeb układa się pod kątem
nitownica nie jest prowadzona w osi
dociśnij łeb i prowadź narzędzie prostopadle
Zalecana średnica otworu wynosi 4,90–5,00 mm. Zakres zacisku opisuje łączną grubość wszystkich elementów.
Prowadź nitownicę w osi nita 4,8 × 12 mm
Łączone elementy powinny przylegać, a otwory muszą być współosiowe i oczyszczone z zadziorów. Zakres zacisku: 6,0–8,0 mm.
