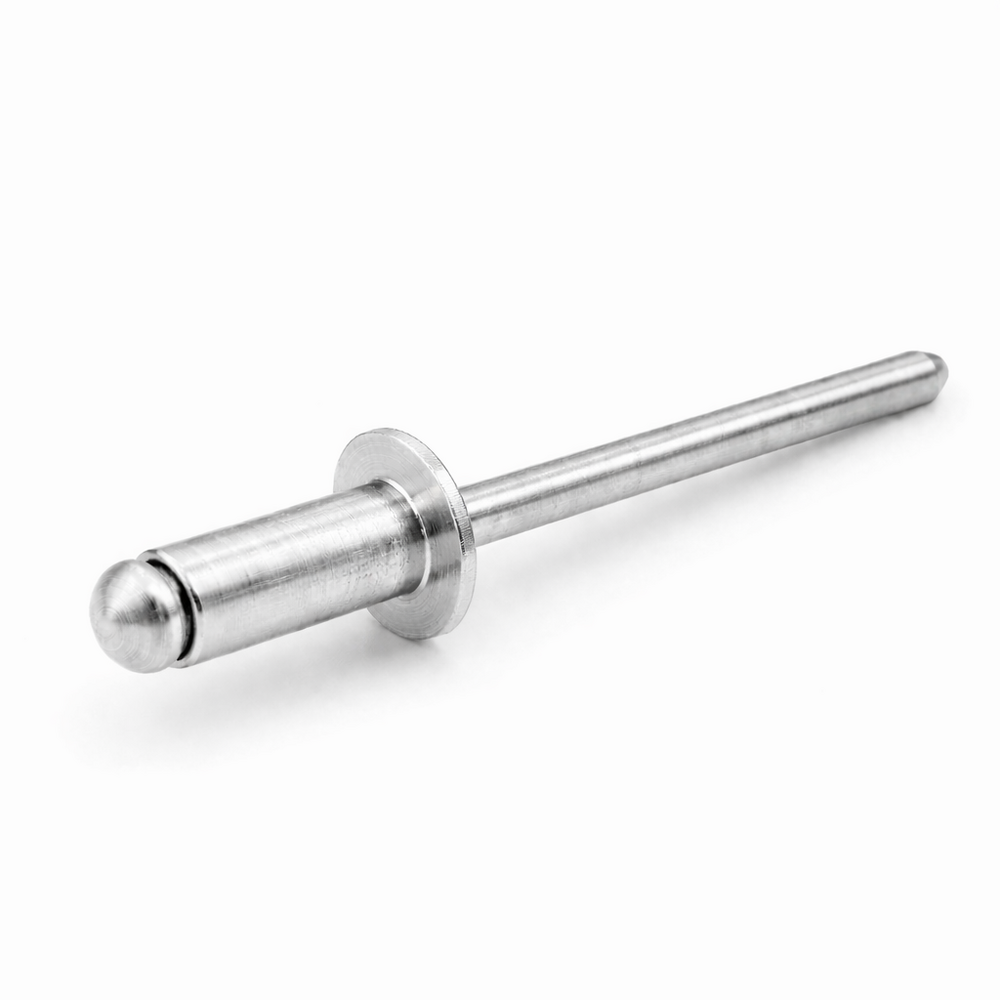

NIT ZRYWALNY DIN 7337 Z ŁBEM PŁASKIM 4,8 × 18 MM ALUMINIOWO-STALOWY
Wersja 4,8 × 18 mm rozszerza typoszereg nitów AL/ST o długość dopasowaną do określonego pakietu. Konstrukcja DIN 7337 ułatwia powtarzalny montaż przy właściwym doborze otworu.
DIN 7337 · ŁEB PŁASKIKORPUS ALUMINIOWYTRZPIEŃ STALOWYØ4,8 MM · 18 MM · ZACISK 11,5–13,0 MM
Najważniejsze korzyści
✓Estetyczna strona widocznaPrawidłowo osadzony łeb płaski przylega równo do powierzchni.
✓Lekki korpus aluminiowyCzęść pozostająca w złączu nie obciąża nadmiernie lekkiej konstrukcji.
✓Kontrola grubości pakietuDobór długości do całego pakietu ogranicza ryzyko luźnego połączenia.
✓Montaż nitownicąPołączenie nie wymaga gwintu, nakrętki ani dostępu od tylnej strony.
Połączenie 4,8 × 18 mm dostępne od jednej strony
Dla tego rozmiaru kluczowe są otwór 4,90–5,00 mm, właściwa grubość pakietu i prostopadłe prowadzenie narzędzia. Zakres zacisku: 11,5–13,0 mm.
Zakres zastosowania
✓Blachy, panele, obudowy i profile o średniej grubości.
✓Elementy warsztatowe, instalacyjne i konstrukcje osłonowe.
✓Montaż od jednej strony w miejscach o ograniczonym dostępie.
✓Zastosowania montażowe dobrane do rozmiaru 4,8 × 18 mm po sprawdzeniu grubości pakietu.
Kontrola procesu nitowania
Objaw
Możliwa przyczyna
Zalecane działanie
Nit obraca się w otworze
otwór jest zbyt duży lub nieregularny
wykonaj otwór 4,90–5,00 mm i usuń zadziory
Pakiet pozostaje luźny
grubość nie odpowiada zakresowi zacisku
sprawdź zakres: 11,5–13,0 mm
Trzpień zrywa się nieprawidłowo
zużyta końcówka albo niewłaściwe narzędzie
dobierz końcówkę do trzpienia Ø2,7 mm
Łeb układa się pod kątem
nitownica nie jest prowadzona w osi
dociśnij łeb i prowadź narzędzie prostopadle
Zalecana średnica otworu wynosi 4,90–5,00 mm. Zakres zacisku opisuje łączną grubość wszystkich elementów.
Prowadź nitownicę w osi nita 4,8 × 18 mm
Łączone elementy powinny przylegać, a otwory muszą być współosiowe i oczyszczone z zadziorów. Zakres zacisku: 11,5–13,0 mm.
