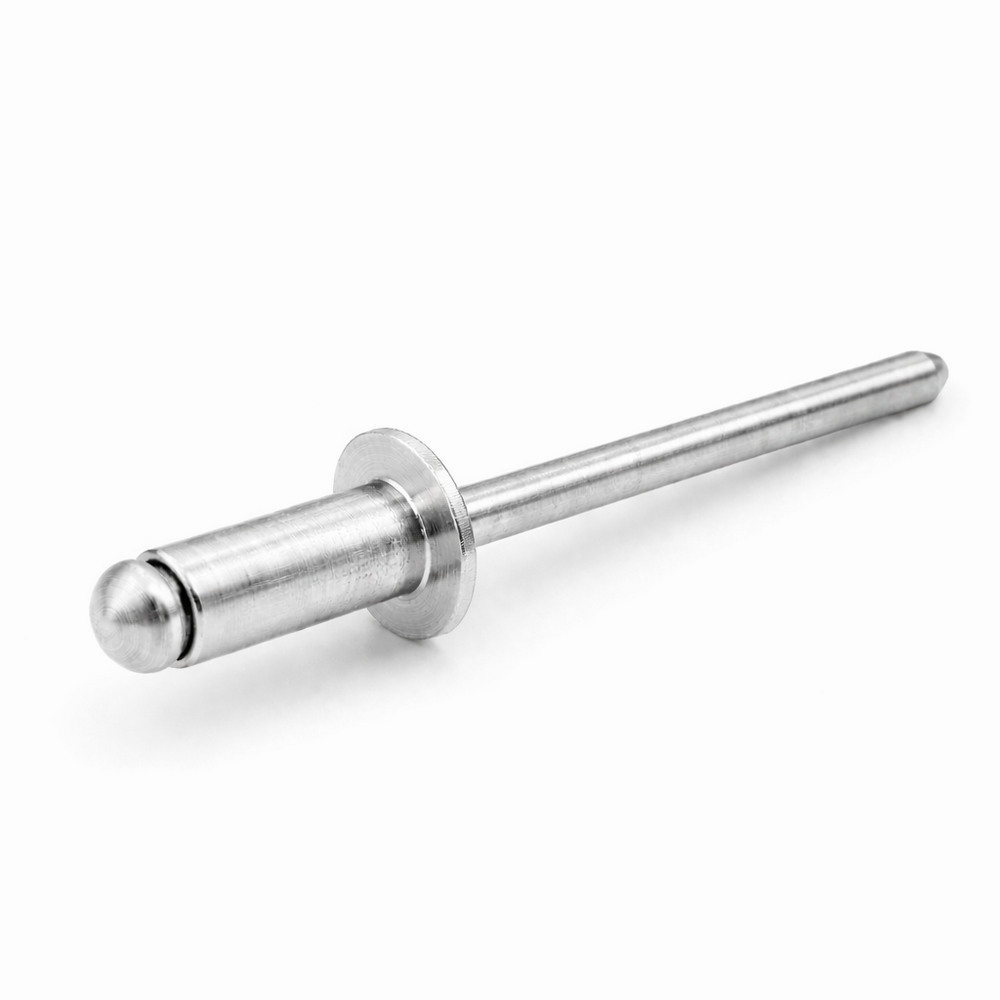

NIT ZRYWALNY DIN 7337 Z ŁBEM PŁASKIM 6,4 × 26 MM ALUMINIOWO-STALOWY
Rozmiar 6,4 × 26 mm sprawdza się tam, gdzie po przeciwnej stronie elementu nie ma miejsca na nakrętkę ani drugie narzędzie. Aluminiowy korpus tworzy zakuwkę, a płaski łeb stabilnie dociska powierzchnię.
DIN 7337 · ŁEB PŁASKIKORPUS ALUMINIOWYTRZPIEŃ STALOWYØ6,4 MM · 26 MM · ZACISK 15,5–19,0 MM
Najważniejsze korzyści
✓Dostęp tylko od strony łbaZakuwka powstaje po przeciwnej stronie bez użycia drugiego narzędzia.
✓Stalowy trzpień roboczyTrzpień umożliwia sprawne zaciągnięcie i odrywa się po uformowaniu zakuwki.
✓Otwór o określonej średnicyDopasowany otwór stabilizuje korpus i pomaga zachować oś nitowania.
✓Estetyczna strona widocznaPrawidłowo osadzony łeb płaski przylega równo do powierzchni.
Połączenie 6,4 × 26 mm dostępne od jednej strony
Dla tego rozmiaru kluczowe są otwór 6,50–6,60 mm, właściwa grubość pakietu i prostopadłe prowadzenie narzędzia. Zakres zacisku: 15,5–19,0 mm.
Zakres zastosowania
✓Grubsze panele, obudowy techniczne i większe profile.
✓Konstrukcje montażowe wymagające nitu o większej średnicy.
✓Połączenia jednostronne z kontrolą osiowości i średnicy otworu.
✓Zastosowania montażowe dobrane do rozmiaru 6,4 × 26 mm po sprawdzeniu grubości pakietu.
Kontrola procesu nitowania
Objaw
Możliwa przyczyna
Zalecane działanie
Nit obraca się w otworze
otwór jest zbyt duży lub nieregularny
wykonaj otwór 6,50–6,60 mm i usuń zadziory
Pakiet pozostaje luźny
grubość nie odpowiada zakresowi zacisku
sprawdź zakres: 15,5–19,0 mm
Trzpień zrywa się nieprawidłowo
zużyta końcówka albo niewłaściwe narzędzie
dobierz końcówkę do trzpienia Ø3,85 mm
Łeb układa się pod kątem
nitownica nie jest prowadzona w osi
dociśnij łeb i prowadź narzędzie prostopadle
Zalecana średnica otworu wynosi 6,50–6,60 mm. Zakres zacisku opisuje łączną grubość wszystkich elementów.
Prowadź nitownicę w osi nita 6,4 × 26 mm
Łączone elementy powinny przylegać, a otwory muszą być współosiowe i oczyszczone z zadziorów. Zakres zacisku: 15,5–19,0 mm.
