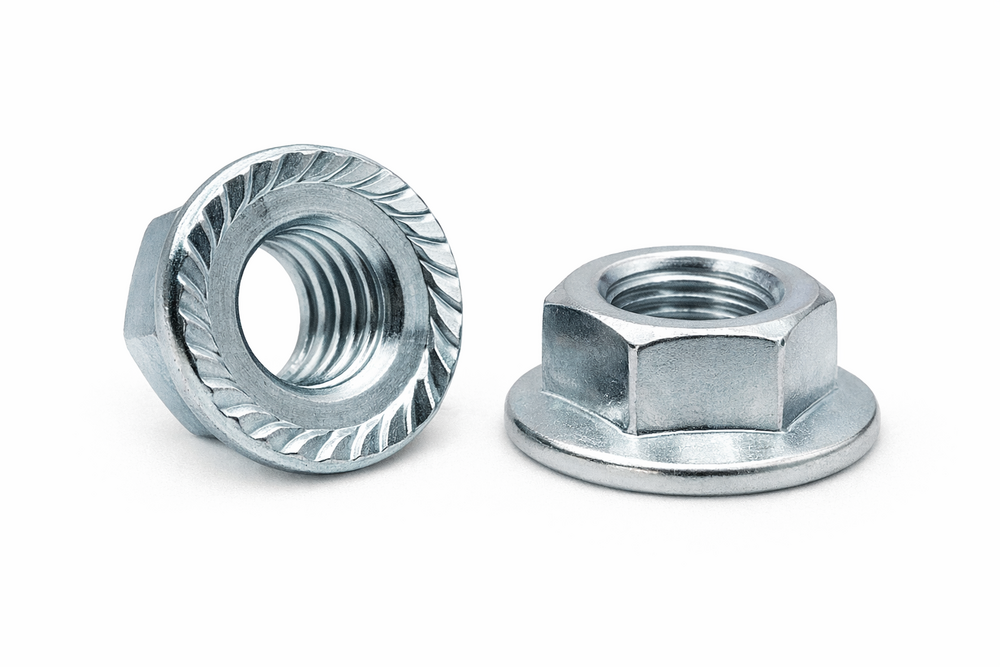

Nakrętka kołnierzowa ząbkowana DIN 6923 M8 ocynk galwaniczny
Nakrętka kołnierzowa ząbkowana DIN 6923 M8, ocynk galwaniczny
Do połączeń M8, w których potrzebny jest kołnierz z powierzchnią ząbkowaną, służy produkt 692386ZN. Dla tego rozmiaru: d_c maks. 17,9 mm, m maks. 8 mm, c min. 1,2 mm oraz s = 13 mm. Wykonanie: stal z ocynkiem galwanicznym; opakowanie 200 szt.
O nakrętce DIN 6923 M8 ZN
Produkt 692386ZN ma sześciokątny korpus i zintegrowany kołnierz z ząbkowaniem. Jest dobierany do gwintu M8, a nie tylko do zewnętrznego wyglądu nakrętki.
Gabaryt opisują d_c maks. 17,9 mm i m maks. 8 mm. Minimalna grubość kołnierza c wynosi 1,2 mm, natomiast szerokość pod klucz s = 13 mm.
Ten wariant jest szczególnie przydatny w zastosowaniu: montaż M8 ZN w ramach, uchwytach i elementach wyposażenia. Ząbkowanie powinno przylegać do czystej powierzchni, bez ciał obcych i przekoszenia.
Dane produktu wskazują stal z ocynkiem galwanicznym. Nie podano momentu dokręcania ani pełnej klasy własności mechanicznych, dlatego kontrolę równomiernego przylegania kołnierza należy połączyć z wymaganiami dokumentacji konkretnego złącza.
Najważniejsze cechy wariantu M8 ZN
Zintegrowana podstawa zwiększa powierzchnię docisku bez dokładania osobnej geometrii do nakrętki.
Ząbki M8 współpracują z podłożem po prawidłowym, współosiowym dokręceniu.
Wartość pozwala kontrolować przekrój kołnierza dla tego konkretnego rozmiaru.
Wymiar s wynika z tabeli DIN 6923 i służy do doboru narzędzia.
Maksymalny gabaryt osiowy ułatwia sprawdzenie miejsca montażowego.
Stal z ocynkiem galwanicznym odpowiada oznaczeniu produktu 692386ZN.
Zastosowanie nakrętki M8 ZN
montaż M8 ZN w ramach, uchwytach i elementach wyposażenia
wolny obrys d_c do 17,9 mm
miejsce dla klucza 13 mm
czysta i dopuszczająca kontakt z ząbkami
W skrócie
Montaż wariantu 692386ZN
Kolejność montażu z naciskiem na kontrolę równomiernego przylegania kołnierza.
Parametry techniczne
Wymiary d_c, m i s według tabeli; c oraz wiersz M14 według dokumentacji technicznej DIN 6923. Moment dokręcania nie został podany.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M8 | metryczny |
| Norma | DIN 6923 | nakrętka kołnierzowa |
| Średnica d_c | maks. 17,9 mm | M8 |
| Wysokość m | maks. 8 mm | M8 |
| Grubość c | min. 1,2 mm | M8 |
| Szerokość s | 13 mm | pod klucz |
| Konstrukcja | kołnierz ząbkowany | zintegrowany |
| Materiał / powierzchnia | stal z ocynkiem galwanicznym | dane produktu |
| Symbol | 692386ZN | e-Pamar |
| Opakowanie | 200 szt. | dane produktu |
Jak dobrać DIN 6923 M8 ZN?
Dla wariantu 692386ZN sprawdź kolejno gwint, gabaryt i narzędzie.
| Kontrola | Wartość | Znaczenie |
|---|---|---|
| Gwint | M8 | zgodność śruby lub pręta |
| Gabaryt | d_c 17,9 / m 8 / c 1,2 mm | miejsce i powierzchnia docisku |
| Narzędzie | s = 13 mm | pełne osadzenie klucza |
Montaż 692386ZN krok po kroku
Materiał i środowisko pracy
Wykonanie ZN: stal z ocynkiem galwanicznym; szczegółowej klasy odporności korozyjnej ani parametrów powłoki nie podano.
Warunek montażu: zachowaj d_c maks. 17,9 mm, c min. 1,2 mm i dostęp dla klucza 13 mm.
Przechowywanie i transport
Przechowuj 692386ZN w suchym, czystym miejscu, w zamkniętym opakowaniu 200 szt.
Chroń gwint, kołnierz i ząbkowanie przed uderzeniami oraz zabrudzeniem.
DIN 6923 ZN w innych rozmiarach
692356ZN · kołnierz M11,8 mm · 200 szt.M6 · DIN 6923 ZN
692366ZN · kołnierz M14,2 mm · 200 szt.M8 · DIN 6923 ZN ✓
692386ZN · ten produktM10 · DIN 6923 ZN
6923106ZN · kołnierz M21,8 mm · 100 szt.M12 · DIN 6923 ZN
6923126ZN · kołnierz M26 mm · 100 szt.
Po zmianie rozmiaru ponownie sprawdź d_c, m, c i s - wartości rosną niezależnie od samego oznaczenia gwintu.
Inne dostępne warianty DIN 6923
Karta techniczna – Nakrętka kołnierzowa ząbkowana DIN 6923 M8, ocynk galwaniczny
Badania i certyfikaty
■ wymiary M8 według danych technicznych
■ symbol produktu 692386ZN
■ marka karty: Pamar
Najczęściej zadawane pytania – Nakrętka kołnierzowa ząbkowana DIN 6923 M8, ocynk galwaniczny
Jaki moment dokręcania zastosować dla nakrętki DIN 6923 M8 ZN?▼
Dokumentacja wymiarowa nie podaje jednej wartości momentu dla DIN 6923 M8 ZN. Dobierz go do klasy śruby i nakrętki, tarcia, materiału podłoża oraz wymagań całego złącza M8; sam wymiar s = 13 mm nie wyznacza momentu.
Co skontrolować na powierzchni ZN nakrętki DIN 6923 M8 ZN?▼
Obejrzyj stal z ocynkiem galwanicznym, gwint M8 i krawędzie ząbkowanego kołnierza. Uszkodzenia w strefie docisku lub zabrudzenia na obrysie d_c do 17,9 mm usuń przed złożeniem połączenia. Wskazane wartości dotyczą wariantu DIN 6923 M8 ZN.
Jak sprawdzić, czy nakrętka DIN 6923 M8 ZN pasuje do gwintu M8?▼
Porównaj oznaczenie M8 na dokumentacji złącza, obejrzyj początek gwintu i rozpocznij nakręcanie ręcznie. Dla DIN 6923 M8 ZN dodatkową kontrolę stanowią wysokość m maks. 8 mm i szerokość pod klucz s = 13 mm.
Czy ząbki kołnierza DIN 6923 M8 ZN mogą odcisnąć się na podłożu?▼
Tak, ząbkowanie współpracuje bezpośrednio z powierzchnią i może pozostawić ślady. Przed montażem M8 sprawdź, czy podłoże dopuszcza taki kontakt oraz czy kołnierz o d_c do 17,9 mm przylega równomiernie. Wskazane wartości dotyczą wariantu DIN 6923 M8 ZN.
Jak rozpocząć nakręcanie wariantu DIN 6923 M8 ZN, aby nie uszkodzić gwintu?▼
Ustaw nakrętkę współosiowo i wykonaj kilka pierwszych obrotów bez klucza. Jeżeli M8 stawia opór, cofnij element i sprawdź czystość gwintu zamiast używać narzędzia 13 mm do wymuszenia ruchu. Wskazane wartości dotyczą wariantu DIN 6923 M8 ZN.
Jak przygotować powierzchnię docisku pod nakrętkę DIN 6923 M8 ZN?▼
Usuń opiłki, pył i inne zanieczyszczenia z obszaru kołnierza do 17,9 mm. Dla zastosowania „montaż M8 ZN w ramach, uchwytach i elementach wyposażenia” szczególnie ważne jest kontrolę równomiernego przylegania kołnierza oraz pełne, nieprzekoszone oparcie ząbków. Wskazane wartości dotyczą wariantu DIN 6923 M8 ZN.
Dlaczego do DIN 6923 M8 ZN potrzebny jest klucz 13 mm?▼
Szerokość sześciokąta s dla DIN 6923 M8 ZN wynosi 13 mm. Narzędzie nasuń na pełną wysokość korpusu i nie opieraj go o krawędź kołnierza, aby nie uszkodzić stal z ocynkiem galwanicznym.
