Nakrętka kołnierzowa ząbkowana DIN 6923 M5 ocynk galwaniczny
Nakrętka kołnierzowa ząbkowana DIN 6923 M5, ocynk galwaniczny

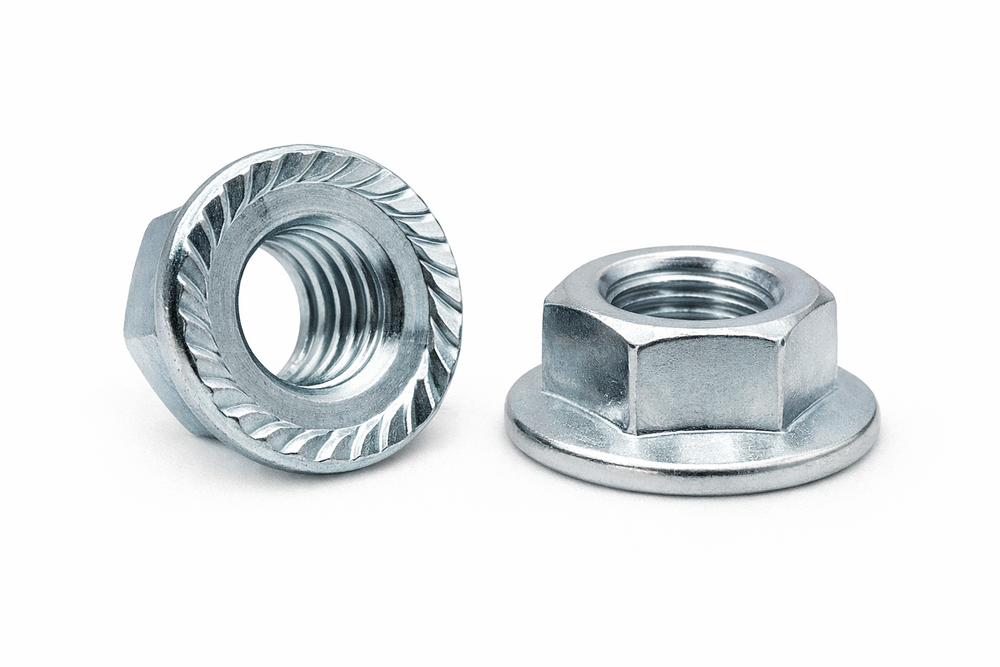

Nakrętka kołnierzowa ząbkowana DIN 6923 M5 ZN łączy sześciokąt z szeroką, zintegrowaną podstawą. Dla tego rozmiaru: d_c maks. 11,8 mm, m maks. 5 mm, c min. 1 mm oraz s = 8 mm. Wykonanie: stal z ocynkiem galwanicznym; opakowanie 200 szt.
O nakrętce DIN 6923 M5 ZN
Produkt 692356ZN ma sześciokątny korpus i zintegrowany kołnierz z ząbkowaniem. Jest dobierany do gwintu M5, a nie tylko do zewnętrznego wyglądu nakrętki.
Gabaryt opisują d_c maks. 11,8 mm i m maks. 5 mm. Minimalna grubość kołnierza c wynosi 1 mm, natomiast szerokość pod klucz s = 8 mm.
Ten wariant jest szczególnie przydatny w zastosowaniu: złącza M5 ZN, w których zintegrowany kołnierz zastępuje osobny element dociskowy. Ząbkowanie powinno przylegać do czystej powierzchni, bez ciał obcych i przekoszenia.
Dane produktu wskazują stal z ocynkiem galwanicznym. Nie podano momentu dokręcania ani pełnej klasy własności mechanicznych, dlatego sprawdzenie płaskości powierzchni pod kołnierzem należy połączyć z wymaganiami dokumentacji konkretnego złącza.
Najważniejsze cechy wariantu M5 ZN
Zintegrowana podstawa zwiększa powierzchnię docisku bez dokładania osobnej geometrii do nakrętki.
Ząbki M5 współpracują z podłożem po prawidłowym, współosiowym dokręceniu.
Wartość pozwala kontrolować przekrój kołnierza dla tego konkretnego rozmiaru.
Wymiar s wynika z tabeli DIN 6923 i służy do doboru narzędzia.
Maksymalny gabaryt osiowy ułatwia sprawdzenie miejsca montażowego.
Stal z ocynkiem galwanicznym odpowiada oznaczeniu produktu 692356ZN.
Zastosowanie nakrętki M5 ZN
złącza M5 ZN, w których zintegrowany kołnierz zastępuje osobny element dociskowy
wolny obrys d_c do 11,8 mm
miejsce dla klucza 8 mm
czysta i dopuszczająca kontakt z ząbkami
W skrócie
Montaż wariantu 692356ZN
Kolejność montażu z naciskiem na sprawdzenie płaskości powierzchni pod kołnierzem.
Parametry techniczne
Wymiary d_c, m i s według tabeli; c oraz wiersz M14 według dokumentacji technicznej DIN 6923. Moment dokręcania nie został podany.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M5 | metryczny |
| Norma | DIN 6923 | nakrętka kołnierzowa |
| Średnica d_c | maks. 11,8 mm | M5 |
| Wysokość m | maks. 5 mm | M5 |
| Grubość c | min. 1 mm | M5 |
| Szerokość s | 8 mm | pod klucz |
| Konstrukcja | kołnierz ząbkowany | zintegrowany |
| Materiał / powierzchnia | stal z ocynkiem galwanicznym | dane produktu |
| Symbol | 692356ZN | e-Pamar |
| Opakowanie | 200 szt. | dane produktu |
Jak dobrać DIN 6923 M5 ZN?
Dla wariantu 692356ZN sprawdź kolejno gwint, gabaryt i narzędzie.
| Kontrola | Wartość | Znaczenie |
|---|---|---|
| Gwint | M5 | zgodność śruby lub pręta |
| Gabaryt | d_c 11,8 / m 5 / c 1 mm | miejsce i powierzchnia docisku |
| Narzędzie | s = 8 mm | pełne osadzenie klucza |
Montaż 692356ZN krok po kroku
Materiał i środowisko pracy
Wykonanie ZN: stal z ocynkiem galwanicznym; szczegółowej klasy odporności korozyjnej ani parametrów powłoki nie podano.
Warunek montażu: zachowaj d_c maks. 11,8 mm, c min. 1 mm i dostęp dla klucza 8 mm.
Przechowywanie i transport
Przechowuj 692356ZN w suchym, czystym miejscu, w zamkniętym opakowaniu 200 szt.
Chroń gwint, kołnierz i ząbkowanie przed uderzeniami oraz zabrudzeniem.
DIN 6923 ZN w innych rozmiarach
692346ZN · kołnierz M10 mm · 200 szt.M5 · DIN 6923 ZN ✓
692356ZN · ten produktM6 · DIN 6923 ZN
692366ZN · kołnierz M14,2 mm · 200 szt.M8 · DIN 6923 ZN
692386ZN · kołnierz M17,9 mm · 200 szt.M10 · DIN 6923 ZN
6923106ZN · kołnierz M21,8 mm · 100 szt.
Po zmianie rozmiaru ponownie sprawdź d_c, m, c i s - wartości rosną niezależnie od samego oznaczenia gwintu.
Inne dostępne warianty DIN 6923
Karta techniczna – Nakrętka kołnierzowa ząbkowana DIN 6923 M5, ocynk galwaniczny
Badania i certyfikaty
■ wymiary M5 według danych technicznych
■ symbol produktu 692356ZN
■ marka karty: Pamar
Najczęściej zadawane pytania – Nakrętka kołnierzowa ząbkowana DIN 6923 M5, ocynk galwaniczny
Czym kołnierz 11,8 mm w DIN 6923 M5 ZN różni się od szerokości pod klucz?▼
d_c maks. 11,8 mm opisuje zewnętrzny obrys kołnierza, a s = 8 mm szerokość sześciokąta dla narzędzia. Oba wymiary trzeba sprawdzić osobno przy planowaniu miejsca dla DIN 6923 M5. Wskazane wartości dotyczą wariantu DIN 6923 M5 ZN.
Jak blisko krawędzi można osadzić kołnierz DIN 6923 M5 ZN?▼
Dokumentacja nie podaje minimalnej odległości od krawędzi podłoża. Projektowo uwzględnij pełny obrys d_c maks. 11,8 mm, równomierne oparcie oraz wymagania materiału, w którym pracuje połączenie M5. Wskazane wartości dotyczą wariantu DIN 6923 M5 ZN.
Jaką wysokość montażową ma DIN 6923 M5 ZN?▼
Dla produktu DIN 6923 M5 ZN wysokość m wynosi maks. 5 mm. Wymiar ten kontroluje przestrzeń w osi śruby; nie należy go mylić ze średnicą kołnierza d_c = maks. 11,8 mm.
Jak przechowywać opakowanie 200 szt. nakrętek DIN 6923 M5 ZN?▼
Opakowanie 200 szt. przechowuj w suchym i czystym miejscu. Chroń gwint M5, kołnierz z ząbkami oraz stal z ocynkiem galwanicznym przed wilgocią, pyłem i uderzeniami. Wskazane wartości dotyczą wariantu DIN 6923 M5 ZN.
Czy opakowanie produktu DIN 6923 M5 ZN zawiera 200 sztuk?▼
Tak, dane produktu wskazują opakowanie 200 szt. dla DIN 6923 M5 ZN. Przy przyjęciu partii porównaj symbol DIN 6923 M5 ZN, wymiar gwintu i rodzaj wykonania, aby nie pomieszać wariantów.
Jaki wolny obrys przygotować pod kołnierz nakrętki DIN 6923 M5 ZN?▼
Kołnierz wariantu M5 może osiągać d_c maks. 11,8 mm. Pozostaw także miejsce na klucz 8 mm i wysokość nakrętki do 5 mm, aby kołnierz osiadł bez kolizji. Wskazane wartości dotyczą wariantu DIN 6923 M5 ZN.
Jaki moment dokręcania zastosować dla nakrętki DIN 6923 M5 ZN?▼
Dokumentacja wymiarowa nie podaje jednej wartości momentu dla DIN 6923 M5 ZN. Dobierz go do klasy śruby i nakrętki, tarcia, materiału podłoża oraz wymagań całego złącza M5; sam wymiar s = 8 mm nie wyznacza momentu.
