Nakrętka kołnierzowa ząbkowana DIN 6923 M8 stal nierdzewna A2
Nakrętka kołnierzowa ząbkowana DIN 6923 M8, stal nierdzewna A2
Kołnierzowa nakrętka M8 A2 rozkłada docisk na średnicy do 17,9 mm i jest obsługiwana kluczem 13 mm. Dla tego rozmiaru: d_c maks. 17,9 mm, m maks. 8 mm, c min. 1,2 mm oraz s = 13 mm. Wykonanie: stal nierdzewna A2; opakowanie 100 szt.
O nakrętce DIN 6923 M8 A2

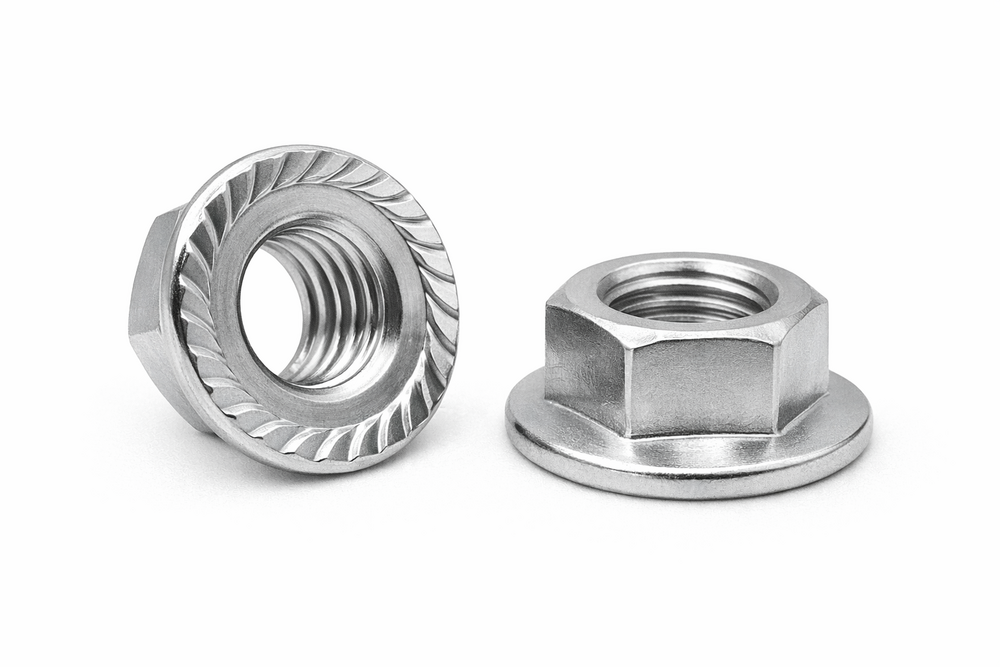

Produkt 69238A2 ma sześciokątny korpus i zintegrowany kołnierz z ząbkowaniem. Jest dobierany do gwintu M8, a nie tylko do zewnętrznego wyglądu nakrętki.
Gabaryt opisują d_c maks. 17,9 mm i m maks. 8 mm. Minimalna grubość kołnierza c wynosi 1,2 mm, natomiast szerokość pod klucz s = 13 mm.
Ten wariant jest szczególnie przydatny w zastosowaniu: połączenia M8 A2, gdzie montaż odbywa się w ograniczonym dojściu klucza. Ząbkowanie powinno przylegać do czystej powierzchni, bez ciał obcych i przekoszenia.
Dane produktu wskazują stal nierdzewna A2. Nie podano momentu dokręcania ani pełnej klasy własności mechanicznych, dlatego zaplanowanie przestrzeni roboczej dla narzędzia należy połączyć z wymaganiami dokumentacji konkretnego złącza.
Najważniejsze cechy wariantu M8 A2
Zintegrowana podstawa zwiększa powierzchnię docisku bez dokładania osobnej geometrii do nakrętki.
Ząbki M8 współpracują z podłożem po prawidłowym, współosiowym dokręceniu.
Wartość pozwala kontrolować przekrój kołnierza dla tego konkretnego rozmiaru.
Wymiar s wynika z tabeli DIN 6923 i służy do doboru narzędzia.
Maksymalny gabaryt osiowy ułatwia sprawdzenie miejsca montażowego.
Stal nierdzewna a2 odpowiada oznaczeniu produktu 69238A2.
Zastosowanie nakrętki M8 A2
połączenia M8 A2, gdzie montaż odbywa się w ograniczonym dojściu klucza
wolny obrys d_c do 17,9 mm
miejsce dla klucza 13 mm
czysta i dopuszczająca kontakt z ząbkami
W skrócie
Montaż wariantu 69238A2
Kolejność montażu z naciskiem na zaplanowanie przestrzeni roboczej dla narzędzia.
Parametry techniczne
Wymiary d_c, m i s według tabeli; c oraz wiersz M14 według dokumentacji technicznej DIN 6923. Moment dokręcania nie został podany.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M8 | metryczny |
| Norma | DIN 6923 | nakrętka kołnierzowa |
| Średnica d_c | maks. 17,9 mm | M8 |
| Wysokość m | maks. 8 mm | M8 |
| Grubość c | min. 1,2 mm | M8 |
| Szerokość s | 13 mm | pod klucz |
| Konstrukcja | kołnierz ząbkowany | zintegrowany |
| Materiał / powierzchnia | stal nierdzewna A2 | dane produktu |
| Symbol | 69238A2 | e-Pamar |
| Opakowanie | 100 szt. | dane produktu |
Jak dobrać DIN 6923 M8 A2?
Dla wariantu 69238A2 sprawdź kolejno gwint, gabaryt i narzędzie.
| Kontrola | Wartość | Znaczenie |
|---|---|---|
| Gwint | M8 | zgodność śruby lub pręta |
| Gabaryt | d_c 17,9 / m 8 / c 1,2 mm | miejsce i powierzchnia docisku |
| Narzędzie | s = 13 mm | pełne osadzenie klucza |
Montaż 69238A2 krok po kroku
Materiał i środowisko pracy
Wykonanie A2: stal nierdzewna A2; szczegółowej klasy odporności korozyjnej ani parametrów powłoki nie podano.
Warunek montażu: zachowaj d_c maks. 17,9 mm, c min. 1,2 mm i dostęp dla klucza 13 mm.
Przechowywanie i transport
Przechowuj 69238A2 w suchym, czystym miejscu, w zamkniętym opakowaniu 100 szt.
Chroń gwint, kołnierz i ząbkowanie przed uderzeniami oraz zabrudzeniem.
