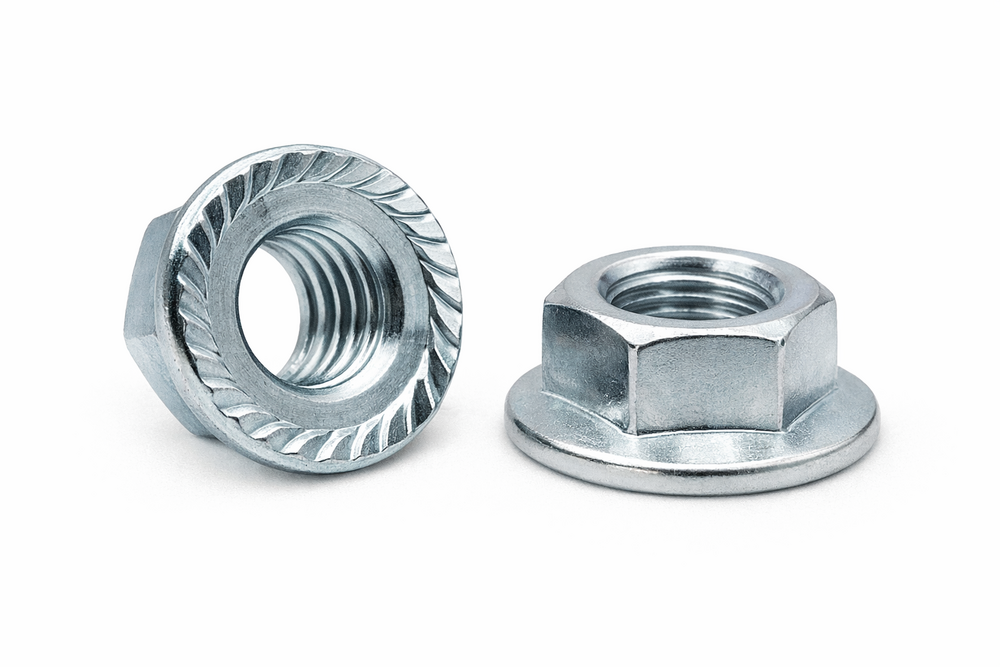

Nakrętka kołnierzowa ząbkowana DIN 6923 M4 ocynk galwaniczny
Nakrętka kołnierzowa ząbkowana DIN 6923 M4, ocynk galwaniczny
Kołnierzowa nakrętka M4 ZN rozkłada docisk na średnicy do 10 mm i jest obsługiwana kluczem 7 mm. Dla tego rozmiaru: d_c maks. 10 mm, m maks. 4,65 mm, c min. 0,9 mm oraz s = 7 mm. Wykonanie: stal z ocynkiem galwanicznym; opakowanie 200 szt.
O nakrętce DIN 6923 M4 ZN
Produkt 692346ZN ma sześciokątny korpus i zintegrowany kołnierz z ząbkowaniem. Jest dobierany do gwintu M4, a nie tylko do zewnętrznego wyglądu nakrętki.
Gabaryt opisują d_c maks. 10 mm i m maks. 4,65 mm. Minimalna grubość kołnierza c wynosi 0,9 mm, natomiast szerokość pod klucz s = 7 mm.
Ten wariant jest szczególnie przydatny w zastosowaniu: drobne połączenia M4 ZN montowane seryjnie w suchej strefie pracy. Ząbkowanie powinno przylegać do czystej powierzchni, bez ciał obcych i przekoszenia.
Dane produktu wskazują stal z ocynkiem galwanicznym. Nie podano momentu dokręcania ani pełnej klasy własności mechanicznych, dlatego zachowanie czystości małego gwintu należy połączyć z wymaganiami dokumentacji konkretnego złącza.
Najważniejsze cechy wariantu M4 ZN
Zintegrowana podstawa zwiększa powierzchnię docisku bez dokładania osobnej geometrii do nakrętki.
Ząbki M4 współpracują z podłożem po prawidłowym, współosiowym dokręceniu.
Wartość pozwala kontrolować przekrój kołnierza dla tego konkretnego rozmiaru.
Wymiar s wynika z tabeli DIN 6923 i służy do doboru narzędzia.
Maksymalny gabaryt osiowy ułatwia sprawdzenie miejsca montażowego.
Stal z ocynkiem galwanicznym odpowiada oznaczeniu produktu 692346ZN.
Zastosowanie nakrętki M4 ZN
drobne połączenia M4 ZN montowane seryjnie w suchej strefie pracy
wolny obrys d_c do 10 mm
miejsce dla klucza 7 mm
czysta i dopuszczająca kontakt z ząbkami
W skrócie
Montaż wariantu 692346ZN
Kolejność montażu z naciskiem na zachowanie czystości małego gwintu.
Parametry techniczne
Wymiary d_c, m i s według tabeli; c oraz wiersz M14 według dokumentacji technicznej DIN 6923. Moment dokręcania nie został podany.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M4 | metryczny |
| Norma | DIN 6923 | nakrętka kołnierzowa |
| Średnica d_c | maks. 10 mm | M4 |
| Wysokość m | maks. 4,65 mm | M4 |
| Grubość c | min. 0,9 mm | M4 |
| Szerokość s | 7 mm | pod klucz |
| Konstrukcja | kołnierz ząbkowany | zintegrowany |
| Materiał / powierzchnia | stal z ocynkiem galwanicznym | dane produktu |
| Symbol | 692346ZN | e-Pamar |
| Opakowanie | 200 szt. | dane produktu |
Jak dobrać DIN 6923 M4 ZN?
Dla wariantu 692346ZN sprawdź kolejno gwint, gabaryt i narzędzie.
| Kontrola | Wartość | Znaczenie |
|---|---|---|
| Gwint | M4 | zgodność śruby lub pręta |
| Gabaryt | d_c 10 / m 4,65 / c 0,9 mm | miejsce i powierzchnia docisku |
| Narzędzie | s = 7 mm | pełne osadzenie klucza |
Montaż 692346ZN krok po kroku
Materiał i środowisko pracy
Wykonanie ZN: stal z ocynkiem galwanicznym; szczegółowej klasy odporności korozyjnej ani parametrów powłoki nie podano.
Warunek montażu: zachowaj d_c maks. 10 mm, c min. 0,9 mm i dostęp dla klucza 7 mm.
Przechowywanie i transport
Przechowuj 692346ZN w suchym, czystym miejscu, w zamkniętym opakowaniu 200 szt.
Chroń gwint, kołnierz i ząbkowanie przed uderzeniami oraz zabrudzeniem.
DIN 6923 ZN w innych rozmiarach
692346ZN · ten produktM5 · DIN 6923 ZN
692356ZN · kołnierz M11,8 mm · 200 szt.M6 · DIN 6923 ZN
692366ZN · kołnierz M14,2 mm · 200 szt.M8 · DIN 6923 ZN
692386ZN · kołnierz M17,9 mm · 200 szt.M10 · DIN 6923 ZN
6923106ZN · kołnierz M21,8 mm · 100 szt.
Po zmianie rozmiaru ponownie sprawdź d_c, m, c i s - wartości rosną niezależnie od samego oznaczenia gwintu.
