Podwalina HS 150x30 mm do drzwi przesuwnych: wyrównanie podłoża pod progiem drzwi przesuwnych
Ciepła podwalina pod próg drzwi przesuwnych HS, szerokość 150 mm, wysokość 30 mm. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 30 mm – wyrównanie podłoża pod progiem drzwi przesuwnych. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 150x30 mm – charakterystyka
Podwalina HS 150x30 mm to niska podwalina HS do systemów przesuwnych HS i HST. Niska belka HS wyrównuje podłoże pod progiem i oddziela go od zimnej płyty stropu lub muru warstwą izolacyjną. Podnosi próg tylko nieznacznie.
Belka jest kompozytem: warstwa nośna z prasowanej pianki PU (ok. 550 kg/m³, 8700 kPa przy 10% odkształcenia) i wkład z twardego XPS (λ 0,037 W/(m·K)).
Szerokość 150 mm w części górnej podpiera próg, a węższa część dolna (110 mm) osadzona jest w otworze. Część dolna ma układ 20 + 70 + 20 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 250 cm przygotuj ok. 248 cm belki (ok. 1 cm luzu z każdej strony) – mieści się w jednym odcinku do 3700 mm. Kątowniki co maks. 40 cm oznaczają co najmniej 8 punktów mocowania.
Zalety podwaliny HS 150x30 mm
Góra 150 mm pod próg, dół 110 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Wyrównanie podłoża pod progiem drzwi przesuwnych.
Do progów HS o standardowej głębokości.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 150x30 mm
nowy próg na zbliżonej wysokości
zamiast podkładek pod progiem
izolacja strefy pod progiem
niewielka różnica wysokości
podparcie na całej szerokości progu
systemy przesuwne HS i HST
W skrócie
Budowa podwaliny HS

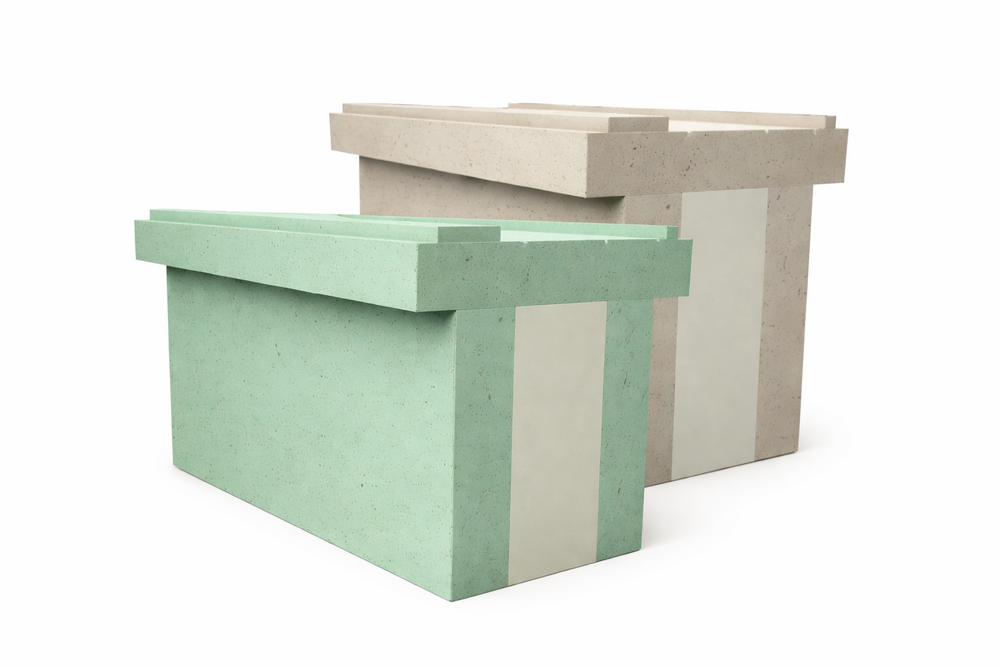

Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 150x30 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 150 mm | pod próg |
| Szerokość – część dolna | 110 mm | 20 + 70 + 20 mm |
| Wysokość | 30 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm – ten zakres | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Poradnik: Jak dobrać belkę HS do progu drzwi przesuwnych i grubości warstw podłogi oraz jak ją zamontować, pokazujemy w poradniku Podwalina, belka okienna czy termoparapet? →
Jak zamontować podwalinę HS 150x30 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 150x40 mm
wysokość 40 mmHS 150x50 mm
wysokość 50 mmHS 170x30 mm
szerokość 170 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 150x30 mm
Dokumenty i dane
■ wymiar: góra 150 mm, dół 110 mm, wysokość 30 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 150x30 mm
Do czego służy niska podwalina HS 150x30 mm?▼
Podwalina HS 150x30 mm podnosi próg drzwi HS o 30 mm – tyle wystarcza przy wyrównaniu dołu otworu, np. podczas wymiany drzwi. W zakresie 30–50 mm taka belka zastępuje drewniane podkładki, które z czasem nasiąkają.
Jaki przekrój ma podwalina HS 150x30 mm?▼
W kształcie litery T: góra 150 mm, dół 110 mm, wysokość 30 mm. Podwalinę sprzedajemy na metry bieżące, w odcinkach do 3700 mm.
Warstwy mają 35 mm – podwalina HS 150x30 mm czy HS 150x40 mm?▼
Podwalina HS 150x30 mm zostawi próg drzwi HS ok. 5 mm poniżej, a HS 150x40 mm – ok. 5 mm powyżej projektowanego poziomu. Wybierz tę, przy której próg wypadnie na poziomie gotowej posadzki; wysokości nie przycinaj. Gdy masz wątpliwości, napisz do nas – podpowiemy.
Podwalina HS 150x30 mm czy HS 170x30 mm?▼
Podwalina HS 150x30 mm ma górę 150 mm i dół 110 mm, wersja 170 – 170 i 130 mm. Belka nie może być węższa od ramy progowej: HS 150 pasuje do progów o głębokości do ok. 150 mm, HS 170 – do szerszych. Wysokość 30 mm jest dostępna w obu wersjach.
Ile podwaliny HS 150x30 mm i ile mocowań pod otwór 180 cm?▼
Potrzebujesz ok. 178 cm (1,78 mb) podwaliny HS 150x30 mm – ok. 2 cm mniej niż szerokość otworu. Zmieścisz to w jednym odcinku (do 3700 mm). Kątowniki co maks. 40 cm – co najmniej 6 punktów mocowania.
Czy podwalinę HS 150x30 mm sfrezujecie pod mój próg?▼
Tak – frezowanie podwaliny HS 150x30 mm pod profil ramy lub progu wykonujemy bezpłatnie. Przy zamówieniu podaj system drzwi i przekrój progu.
