Podwalina Nyxon Green HS 150, h=200 mm
Podwalina HS 150x200 mm do drzwi przesuwnych: duże podniesienie progu drzwi przesuwnych
Belka HS 150x200 mm do ciepłego montażu okien i drzwi przesuwnych. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 200 mm – duże podniesienie progu drzwi przesuwnych. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 150x200 mm – charakterystyka
Podwalina HS 150x200 mm to wysoka podwalina HS do systemów przesuwnych HS i HST. Wysoka belka HS wypełnia dużą różnicę między stropem a poziomem progu jednym ciepłym elementem – bez domurowania i bez mostka termicznego pod progiem.
Część nośna z pianki PU przenosi duże obciążenia od ciężkich skrzydeł – maksymalne obciążenie użytkowe to 87 kg/cm². Wkład XPS 300 kPa poprawia izolacyjność.
Szerokość 150 mm w części górnej podpiera próg, a węższa część dolna (110 mm) osadzona jest w otworze. Część dolna ma układ 20 + 70 + 20 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 400 cm przygotuj ok. 398 cm belki (ok. 1 cm luzu z każdej strony) – to 2 odcinki łączone łącznikami pozycjonującymi i klejem. Kątowniki co maks. 40 cm oznaczają co najmniej 11 punktów mocowania.
Zalety podwaliny HS 150x200 mm
Góra 150 mm pod próg, dół 110 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Duże podniesienie progu drzwi przesuwnych.
Do progów HS o standardowej głębokości.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 150x200 mm
duża izolacja i ogrzewanie podłogowe
podniesienie progu nad poziom tarasu
ciepła strefa pod progiem
zmiana poziomu posadzki
podparcie na całej szerokości progu
systemy przesuwne HS i HST
W skrócie

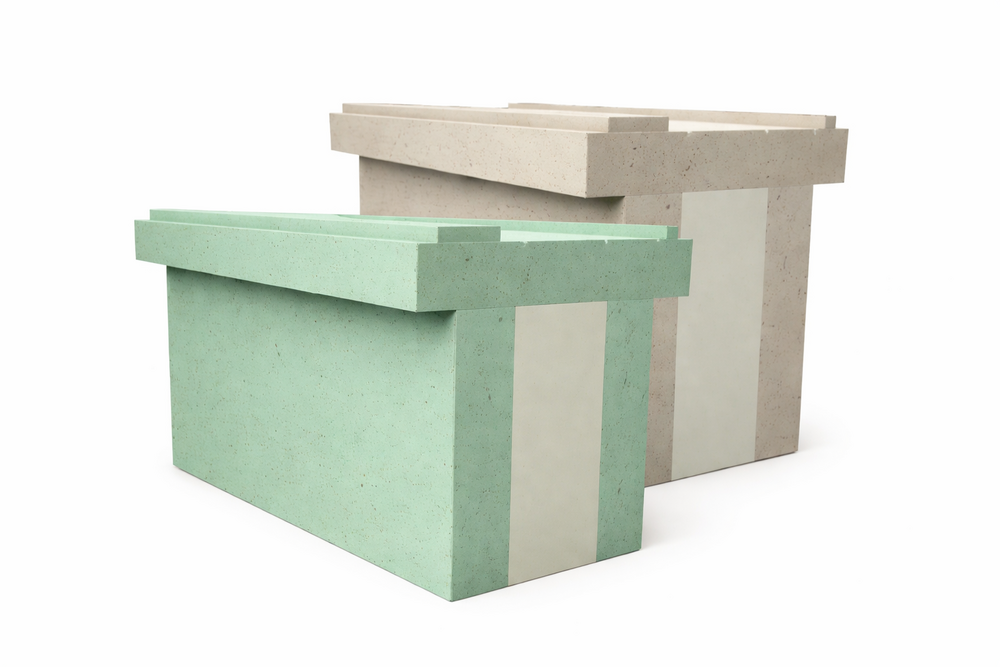

Budowa podwaliny HS
Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 150x200 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 150 mm | pod próg |
| Szerokość – część dolna | 110 mm | 20 + 70 + 20 mm |
| Wysokość | 200 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm – ten zakres | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Poradnik: Jak dobrać belkę HS do progu drzwi przesuwnych i grubości warstw podłogi oraz jak ją zamontować, pokazujemy w poradniku Podwalina, belka okienna czy termoparapet? →
Jak zamontować podwalinę HS 150x200 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 150x180 mm
wysokość 180 mmHS 150x190 mm
wysokość 190 mmHS 150x210 mm
wysokość 210 mmHS 170x200 mm
szerokość 170 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 150x200 mm
Badania i certyfikaty
■ wymiar: góra 150 mm, dół 110 mm, wysokość 200 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 150x200 mm
Kiedy wybrać podwalinę HS 150x200 mm?▼
Przy grubych posadzkach i tarasach – to zakres 160–220 mm. Podwalina HS 150x200 mm podnosi próg drzwi HS o 200 mm ciepłym, nośnym materiałem zamiast domurowania.
Jakie warstwy podłogi wyrówna podwalina HS 150x200 mm?▼
Przykład: izolacja 125 mm + wylewka 60 mm + posadzka 15 mm = 200 mm, czyli wysokość podwaliny HS 150x200 mm. Policz własne warstwy od powierzchni, na której stoi belka, do spodu progu – próg ma wypaść na poziomie gotowej posadzki.
Warstwy mają 205 mm – podwalina HS 150x200 mm czy HS 150x210 mm?▼
Podwalina HS 150x200 mm zostawi próg drzwi HS ok. 5 mm poniżej, a HS 150x210 mm – ok. 5 mm powyżej projektowanego poziomu. Wybierz tę, przy której próg wypadnie na poziomie gotowej posadzki; wysokości nie przycinaj. Gdy masz wątpliwości, napisz do nas – podpowiemy.
Podwalina HS 150x200 mm czy HS 170x200 mm?▼
Podwalina HS 150x200 mm ma górę 150 mm i dół 110 mm, wersja 170 – 170 i 130 mm. Belka nie może być węższa od ramy progowej: HS 150 pasuje do progów o głębokości do ok. 150 mm, HS 170 – do szerszych. Wysokość 200 mm jest dostępna w obu wersjach.
Ile podwaliny HS 150x200 mm i ile mocowań pod otwór 380 cm?▼
Potrzebujesz ok. 378 cm (3,78 mb) podwaliny HS 150x200 mm – ok. 2 cm mniej niż szerokość otworu. To więcej niż 3700 mm, więc potrzebne są 2 odcinki połączone łącznikami i klejem. Kątowniki co maks. 40 cm – co najmniej 11 punktów mocowania.
Czy przed montażem podwaliny HS 150x200 mm trzeba gruntować?▼
Chłonne podłoża – ceramikę, beton komórkowy, silikaty – zagruntuj co najmniej dzień wcześniej. Pod podwalinę HS 150x200 mm podłoże ma być równe i wypoziomowane.
