DYBEL METALOWY OŚCIEŻNICOWY 10 × 182 MM
Wersja 182 mm zapewnia zasięg dla ramy o grubości do około 142 mm i wymaga prostego prowadzenia otworu. Dybel 10 × 182 mm współpracuje z otworem Ø10 mm o głębokości 50–60 mm. Dla długiego przejścia przez profil zachowaj zakotwienie minimum 40 mm; opakowanie handlowe zawiera 100 szt.
Konstrukcja dybla 10 × 182 mm

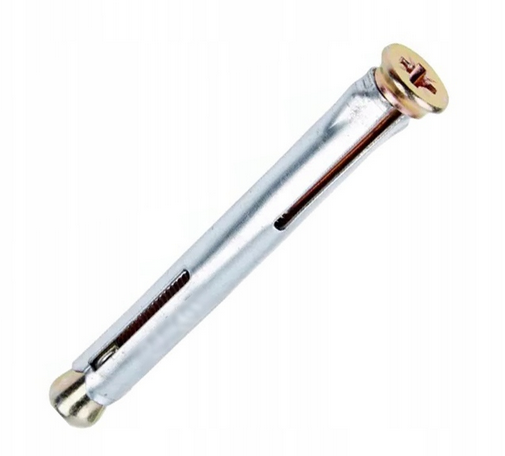

Dybel metalowy ościeżnicowy 10 × 182 mm składa się ze stalowej tulei i elementu dokręcanego przez gniazdo krzyżowe. Tuleja stabilizuje mocowanie w przygotowanym otworze Ø10 mm.
Długość całkowita 182 mm pozwala objąć ramę o grubości do około 142 mm. Jest to wartość orientacyjna wynikająca z tabeli montażowej, nie deklaracja nośności.
Efektywna głębokość zakotwienia dla tego wariantu wynosi minimum 40 mm, a otwór powinien mieć 50–60 mm głębokości. Rzeczywisty dobór zależy od ciągłości i stanu podłoża.
Przy długiego przejścia przez profil zachowaj współosiowość ramy, tulei oraz otworu. Średnica łba zależy od wariantu i dlatego na rysunku pozostaje opisana bez niepotwierdzonej wartości liczbowej.
Cechy wariantu 10 × 182 mm
Tuleję 10 × 182 mm osadza się w otworze Ø10 mm.
Wymiar obejmuje ramę do około 142 mm i wymaganą część kotwiącą.
Sztywny korpus pomaga prowadzić mocowanie osiowo przez profil.
Napęd umożliwia kontrolowane dokręcanie bez podawania nieznanego rozmiaru końcówki.
Zakres otworu odpowiada tabeli montażowej.
Symbol 250710182VZ identyfikuje dokładnie długość 182 mm.
Zastosowanie długości 182 mm
Mocowanie profilu o grubości do około 142 mm po zweryfikowaniu podłoża.
Przejście przez ramę przy zachowaniu zakotwienia minimum 40 mm.
Stabilne osadzenie tulei Ø10 mm w osi przygotowanego otworu.
Zastosowanie tylko tam, gdzie projekt potwierdza właściwy rodzaj i stan podłoża.
W skrócie · 10 × 182 mm
Montaż dybla 10 × 182 mm
Dla długiego przejścia przez profil najpierw potwierdź geometrię całego połączenia.
Parametry techniczne
Tabela rozmiarów i parametrów montażowych oraz rysunek techniczny; dane produktu e-Pamar. Nie podano normy, nośności ani średnicy łba.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica dybla i otworu | 10 mm | d0 |
| Długość całkowita | 182 mm | L |
| Efektywne zakotwienie | minimum 40 mm | h_eff |
| Głębokość otworu | 50–60 mm | h0 |
| Maksymalna grubość ramy | ok. 142 mm | t_fix |
| Średnica łba | wg wariantu | dk |
| Napęd | gniazdo krzyżowe | widok łba |
| Opakowanie | 100 szt. | dane sklepu |
Dobór dybla 10 × 182 mm
Zsumuj ramę, szczelinę montażową i wymaganą część pracującą w podłożu.
| Kontrola | Wartość | Znaczenie |
|---|---|---|
| Rama | do ok. 142 mm | nie przekraczaj bez ponownego doboru |
| Zakotwienie | minimum 40 mm | część osadzona w podłożu |
| Otwór | Ø10 × 50–60 mm | średnica × głębokość |
Pięć czynności dla długości 182 mm
Warunki pracy · 10 × 182 mm
Przed montażem oceń rodzaj, ciągłość i stan podłoża; sama długość dybla nie potwierdza przydatności do danego materiału.
Metalowy korpus przechowuj sucho, a podczas pracy chroń tuleję Ø10 mm i gniazdo krzyżowe przed uszkodzeniem.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu, zachowując oznaczenie 250710182VZ.
Nie mieszaj długości 182 mm z innymi wariantami, ponieważ zmienia się dopuszczalna geometria ramy.
Pozostałe długości dybla Ø10 mm
25071072VZ · rama do ok. 32 mm10 × 92 mm
25071092VZ · rama do ok. 52 mm10 × 112 mm
250710112VZ · rama do ok. 72 mm10 × 132 mm
250710132VZ · rama do ok. 92 mm10 × 152 mm
250710152VZ · rama do ok. 112 mm10 × 182 mm ✓
250710182VZ · rama do ok. 142 mm10 × 202 mm
250710202VZ · rama do ok. 162 mm
Bieżący wariant: 10 × 182 mm · rama do około 142 mm.
Powiązane długości
Karta techniczna – DYBEL METALOWY OŚCIEŻNICOWY 10 × 182 MM
Badania i certyfikaty
■ rysunek wymiarowy wariantu
■ brak podanej normy i nośności
■ marka karty: Pamar
Najczęściej zadawane pytania – DYBEL METALOWY OŚCIEŻNICOWY 10 × 182 MM
Dlaczego dybel 10 × 182 mm wymaga kontroli całego przekroju?▼
Dla dybla 10 × 182 mm przygotuj otwór Ø10 mm o głębokości 50–60 mm. Wierć prosto i usuń zwierciny przed wsunięciem tulei.
Ile milimetrów ma maksymalna rama dla długości 182 mm?▼
Wariant 10 × 182 mm pozwala zamocować ramę o grubości do około 142 mm. Wartość uwzględnia zakotwienie minimum 40 mm i wymaga sprawdzenia rzeczywistego przekroju.
Jak utrzymać kierunek wiercenia na głębokości 50–60 mm?▼
Tabela dla rozmiaru 10 × 182 mm wskazuje efektywną głębokość zakotwienia minimum 40 mm. Nie zmniejszaj tej wartości przez doliczenie pustej szczeliny do części pracującej w podłożu.
Co decyduje o zakotwieniu minimum 40 mm dla wariantu 182 mm?▼
Otwór pod dybel 10 × 182 mm powinien mieć 50–60 mm głębokości oraz średnicę 10 mm. Dolną lub górną wartość dobierz do wymaganego zakotwienia i warunków montażu.
Kiedy tuleja długości 182 mm jest osadzona poprawnie?▼
Przy rozmiarze 10 × 182 mm kontroluj osiowe przejście przez ramę i stabilne wejście metalowej tulei w otwór Ø10 mm. Dokręcaj gniazdem krzyżowym bez przekoszenia łba.
Jak zabezpieczyć gniazdo krzyżowe dybla 10 × 182 mm?▼
Średnica łba dybla 10 × 182 mm zależy od wariantu i nie została podana liczbowo w tabeli. Sprawdź, czy łeb oprze się na profilu bez jego miejscowego odkształcenia.
Gdzie kończy się pomiar całkowitej długości 182 mm?▼
Maksymalna grubość ramy dla 10 × 182 mm wynosi orientacyjnie 142 mm, ponieważ od długości 182 mm pozostawia się część roboczą zakotwioną w podłożu. Tabela nie podaje nośności, więc nie należy jej wyliczać z samego wymiaru.
