DYBEL METALOWY OŚCIEŻNICOWY 10 × 152 MM
Rozmiar 152 mm odpowiada grubszym profilom, których przekrój dochodzi orientacyjnie do 112 mm. Dybel 10 × 152 mm współpracuje z otworem Ø10 mm o głębokości 50–60 mm. Dla rozbudowanego przekroju mocowanej ramy zachowaj zakotwienie minimum 40 mm; opakowanie handlowe zawiera 100 szt.
Konstrukcja dybla 10 × 152 mm

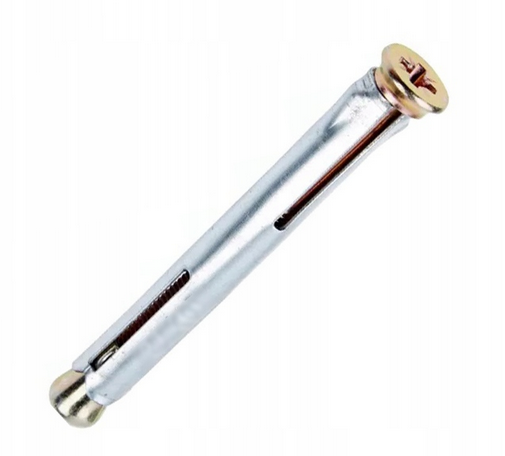

Dybel metalowy ościeżnicowy 10 × 152 mm składa się ze stalowej tulei i elementu dokręcanego przez gniazdo krzyżowe. Tuleja stabilizuje mocowanie w przygotowanym otworze Ø10 mm.
Długość całkowita 152 mm pozwala objąć ramę o grubości do około 112 mm. Jest to wartość orientacyjna wynikająca z tabeli montażowej, nie deklaracja nośności.
Efektywna głębokość zakotwienia dla tego wariantu wynosi minimum 40 mm, a otwór powinien mieć 50–60 mm głębokości. Rzeczywisty dobór zależy od ciągłości i stanu podłoża.
Przy rozbudowanego przekroju mocowanej ramy zachowaj współosiowość ramy, tulei oraz otworu. Średnica łba zależy od wariantu i dlatego na rysunku pozostaje opisana bez niepotwierdzonej wartości liczbowej.
Cechy wariantu 10 × 152 mm
Tuleję 10 × 152 mm osadza się w otworze Ø10 mm.
Wymiar obejmuje ramę do około 112 mm i wymaganą część kotwiącą.
Sztywny korpus pomaga prowadzić mocowanie osiowo przez profil.
Napęd umożliwia kontrolowane dokręcanie bez podawania nieznanego rozmiaru końcówki.
Zakres otworu odpowiada tabeli montażowej.
Symbol 250710152VZ identyfikuje dokładnie długość 152 mm.
Zastosowanie długości 152 mm
Mocowanie profilu o grubości do około 112 mm po zweryfikowaniu podłoża.
Przejście przez ramę przy zachowaniu zakotwienia minimum 40 mm.
Stabilne osadzenie tulei Ø10 mm w osi przygotowanego otworu.
Zastosowanie tylko tam, gdzie projekt potwierdza właściwy rodzaj i stan podłoża.
W skrócie · 10 × 152 mm
Montaż dybla 10 × 152 mm
Dla rozbudowanego przekroju mocowanej ramy najpierw potwierdź geometrię całego połączenia.
Parametry techniczne
Tabela rozmiarów i parametrów montażowych oraz rysunek techniczny; dane produktu e-Pamar. Nie podano normy, nośności ani średnicy łba.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica dybla i otworu | 10 mm | d0 |
| Długość całkowita | 152 mm | L |
| Efektywne zakotwienie | minimum 40 mm | h_eff |
| Głębokość otworu | 50–60 mm | h0 |
| Maksymalna grubość ramy | ok. 112 mm | t_fix |
| Średnica łba | wg wariantu | dk |
| Napęd | gniazdo krzyżowe | widok łba |
| Opakowanie | 100 szt. | dane sklepu |
Dobór dybla 10 × 152 mm
Zsumuj ramę, szczelinę montażową i wymaganą część pracującą w podłożu.
| Kontrola | Wartość | Znaczenie |
|---|---|---|
| Rama | do ok. 112 mm | nie przekraczaj bez ponownego doboru |
| Zakotwienie | minimum 40 mm | część osadzona w podłożu |
| Otwór | Ø10 × 50–60 mm | średnica × głębokość |
Pięć czynności dla długości 152 mm
Warunki pracy · 10 × 152 mm
Przed montażem oceń rodzaj, ciągłość i stan podłoża; sama długość dybla nie potwierdza przydatności do danego materiału.
Metalowy korpus przechowuj sucho, a podczas pracy chroń tuleję Ø10 mm i gniazdo krzyżowe przed uszkodzeniem.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu, zachowując oznaczenie 250710152VZ.
Nie mieszaj długości 152 mm z innymi wariantami, ponieważ zmienia się dopuszczalna geometria ramy.
Pozostałe długości dybla Ø10 mm
25071072VZ · rama do ok. 32 mm10 × 92 mm
25071092VZ · rama do ok. 52 mm10 × 112 mm
250710112VZ · rama do ok. 72 mm10 × 132 mm
250710132VZ · rama do ok. 92 mm10 × 152 mm ✓
250710152VZ · rama do ok. 112 mm10 × 182 mm
250710182VZ · rama do ok. 142 mm10 × 202 mm
250710202VZ · rama do ok. 162 mm
Bieżący wariant: 10 × 152 mm · rama do około 112 mm.
