Dybel metalowy ościeżnicowy 10 × 132 mm
105,29 zł / opak.
85,60 zł / opak.
DYBEL METALOWY OŚCIEŻNICOWY 10 × 132 MM
Dybel 132 mm pozwala objąć około 92 mm mocowanej ramy bez zmiany średnicy otworu. Dybel 10 × 132 mm współpracuje z otworem Ø10 mm o głębokości 50–60 mm. Dla głębiej osadzonych ościeżnic zachowaj zakotwienie minimum 40 mm; opakowanie handlowe zawiera 100 szt.
Konstrukcja dybla 10 × 132 mm

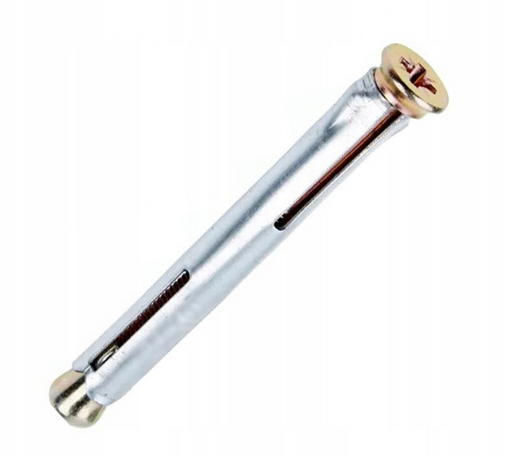

Dybel metalowy ościeżnicowy 10 × 132 mm składa się ze stalowej tulei i elementu dokręcanego przez gniazdo krzyżowe. Tuleja stabilizuje mocowanie w przygotowanym otworze Ø10 mm.
Długość całkowita 132 mm pozwala objąć ramę o grubości do około 92 mm. Jest to wartość orientacyjna wynikająca z tabeli montażowej, nie deklaracja nośności.
Efektywna głębokość zakotwienia dla tego wariantu wynosi minimum 40 mm, a otwór powinien mieć 50–60 mm głębokości. Rzeczywisty dobór zależy od ciągłości i stanu podłoża.
Przy głębiej osadzonych ościeżnic zachowaj współosiowość ramy, tulei oraz otworu. Średnica łba zależy od wariantu i dlatego na rysunku pozostaje opisana bez niepotwierdzonej wartości liczbowej.
Cechy wariantu 10 × 132 mm
Tuleję 10 × 132 mm osadza się w otworze Ø10 mm.
Wymiar obejmuje ramę do około 92 mm i wymaganą część kotwiącą.
Sztywny korpus pomaga prowadzić mocowanie osiowo przez profil.
Napęd umożliwia kontrolowane dokręcanie bez podawania nieznanego rozmiaru końcówki.
Zakres otworu odpowiada tabeli montażowej.
Symbol 250710132VZ identyfikuje dokładnie długość 132 mm.
Zastosowanie długości 132 mm
Mocowanie profilu o grubości do około 92 mm po zweryfikowaniu podłoża.
Przejście przez ramę przy zachowaniu zakotwienia minimum 40 mm.
Stabilne osadzenie tulei Ø10 mm w osi przygotowanego otworu.
Zastosowanie tylko tam, gdzie projekt potwierdza właściwy rodzaj i stan podłoża.
W skrócie · 10 × 132 mm
Montaż dybla 10 × 132 mm
Dla głębiej osadzonych ościeżnic najpierw potwierdź geometrię całego połączenia.
Parametry techniczne
Tabela rozmiarów i parametrów montażowych oraz rysunek techniczny; dane produktu e-Pamar. Nie podano normy, nośności ani średnicy łba.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica dybla i otworu | 10 mm | d0 |
| Długość całkowita | 132 mm | L |
| Efektywne zakotwienie | minimum 40 mm | h_eff |
| Głębokość otworu | 50–60 mm | h0 |
| Maksymalna grubość ramy | ok. 92 mm | t_fix |
| Średnica łba | wg wariantu | dk |
| Napęd | gniazdo krzyżowe | widok łba |
| Opakowanie | 100 szt. | dane sklepu |
Dobór dybla 10 × 132 mm
Zsumuj ramę, szczelinę montażową i wymaganą część pracującą w podłożu.
| Kontrola | Wartość | Znaczenie |
|---|---|---|
| Rama | do ok. 92 mm | nie przekraczaj bez ponownego doboru |
| Zakotwienie | minimum 40 mm | część osadzona w podłożu |
| Otwór | Ø10 × 50–60 mm | średnica × głębokość |
Pięć czynności dla długości 132 mm
Warunki pracy · 10 × 132 mm
Przed montażem oceń rodzaj, ciągłość i stan podłoża; sama długość dybla nie potwierdza przydatności do danego materiału.
Metalowy korpus przechowuj sucho, a podczas pracy chroń tuleję Ø10 mm i gniazdo krzyżowe przed uszkodzeniem.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu, zachowując oznaczenie 250710132VZ.
Nie mieszaj długości 132 mm z innymi wariantami, ponieważ zmienia się dopuszczalna geometria ramy.
Pozostałe długości dybla Ø10 mm
25071072VZ · rama do ok. 32 mm10 × 92 mm
25071092VZ · rama do ok. 52 mm10 × 112 mm
250710112VZ · rama do ok. 72 mm10 × 132 mm ✓
250710132VZ · rama do ok. 92 mm10 × 152 mm
250710152VZ · rama do ok. 112 mm10 × 182 mm
250710182VZ · rama do ok. 142 mm10 × 202 mm
250710202VZ · rama do ok. 162 mm
Bieżący wariant: 10 × 132 mm · rama do około 92 mm.
Powiązane długości
Karta techniczna – DYBEL METALOWY OŚCIEŻNICOWY 10 × 132 MM
Badania i certyfikaty
■ rysunek wymiarowy wariantu
■ brak podanej normy i nośności
■ marka karty: Pamar
Najczęściej zadawane pytania – DYBEL METALOWY OŚCIEŻNICOWY 10 × 132 MM
Którą długość wybrać do ramy około 92 mm?▼
Dla dybla 10 × 132 mm przygotuj otwór Ø10 mm o głębokości 50–60 mm. Wierć prosto i usuń zwierciny przed wsunięciem tulei.
Jak sprawdzić osiowość otworu dla dybla 10 × 132 mm?▼
Wariant 10 × 132 mm pozwala zamocować ramę o grubości do około 92 mm. Wartość uwzględnia zakotwienie minimum 40 mm i wymaga sprawdzenia rzeczywistego przekroju.
Ile tulei powinno wejść w podłoże przy długości 132 mm?▼
Tabela dla rozmiaru 10 × 132 mm wskazuje efektywną głębokość zakotwienia minimum 40 mm. Nie zmniejszaj tej wartości przez doliczenie pustej szczeliny do części pracującej w podłożu.
Co daje średnica montażowa 10 mm w wariancie 132 mm?▼
Otwór pod dybel 10 × 132 mm powinien mieć 50–60 mm głębokości oraz średnicę 10 mm. Dolną lub górną wartość dobierz do wymaganego zakotwienia i warunków montażu.
Kiedy zakończyć wiercenie na głębokości 50–60 mm?▼
Przy rozmiarze 10 × 132 mm kontroluj osiowe przejście przez ramę i stabilne wejście metalowej tulei w otwór Ø10 mm. Dokręcaj gniazdem krzyżowym bez przekoszenia łba.
Jak uniknąć odkształcenia ramy przy dyblu 10 × 132 mm?▼
Średnica łba dybla 10 × 132 mm zależy od wariantu i nie została podana liczbowo w tabeli. Sprawdź, czy łeb oprze się na profilu bez jego miejscowego odkształcenia.
Dlaczego grubość mocowania 92 mm jest wartością orientacyjną?▼
Maksymalna grubość ramy dla 10 × 132 mm wynosi orientacyjnie 92 mm, ponieważ od długości 132 mm pozostawia się część roboczą zakotwioną w podłożu. Tabela nie podaje nośności, więc nie należy jej wyliczać z samego wymiaru.
