ŚRUBA SZEŚCIOKĄTNA DIN 931 M8x130 A2
71,46 zł / opak.
58,10 zł / opak.

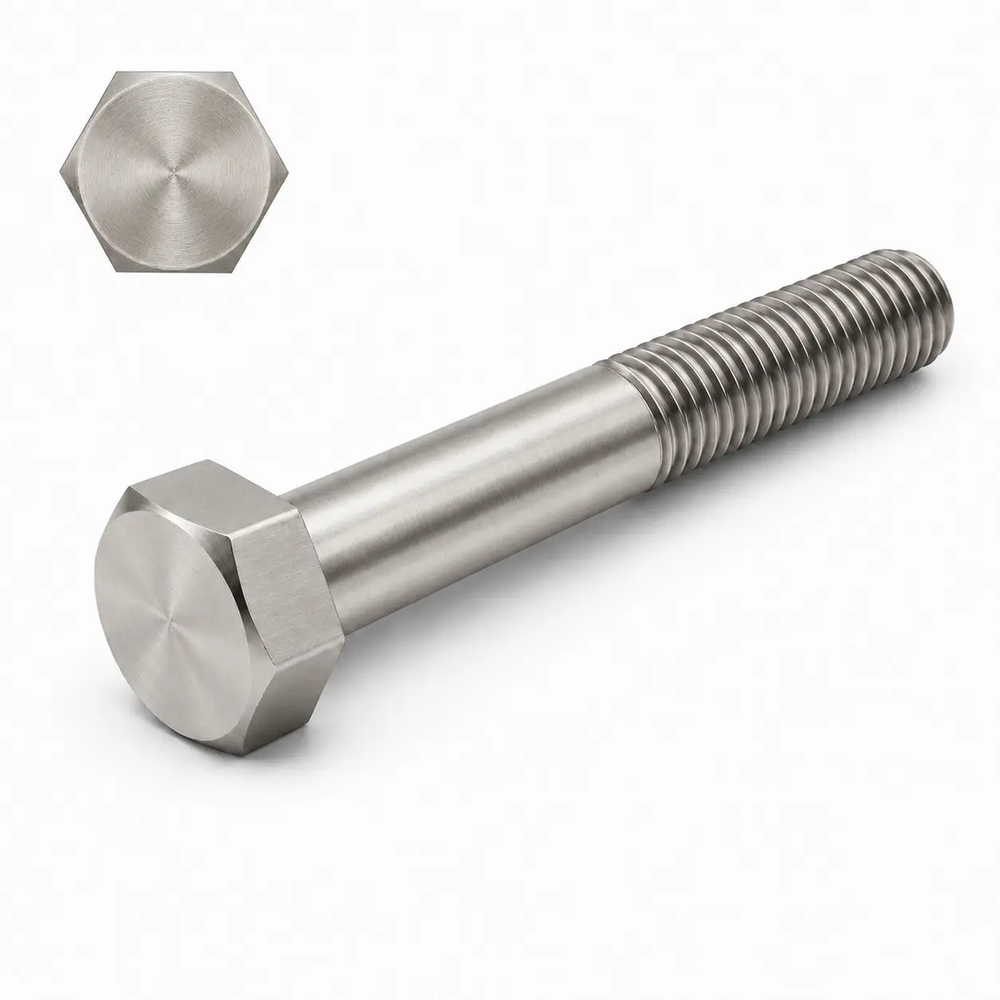

Śruba z łbem sześciokątnym DIN 931 M8 × 130, stal nierdzewna A2
DIN 931 M8 × 130 (stal nierdzewna A2) – śruba z łbem sześciokątnym i częściowym gwintem: 28 mm gwintu M8 × 1,25 i 102 mm gładkiego trzpienia. Pasuje klucz 13 mm. Skręca pakiet do ok. 117 mm (z dwiema podkładkami i nakrętką). Opakowanie: 50 szt.
O produkcie

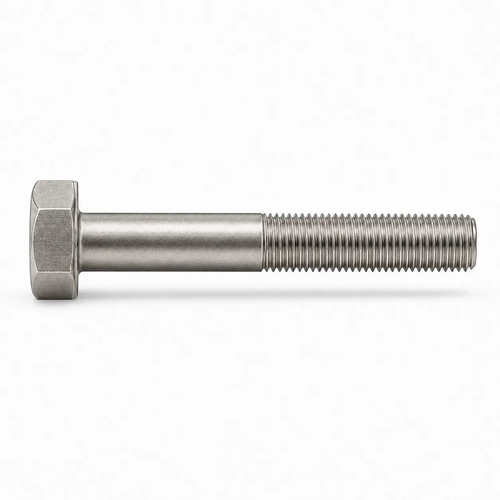

Śruba z łbem sześciokątnym DIN 931 M8 × 130 ma gwint metryczny zwykły (skok 1,25 mm) na odcinku b = 28 mm, a pod łbem gładki trzpień. Łeb o rozmiarze klucza 13 mm i wysokości 5,3 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M8 × 130: gładka część trzpienia ma 102 mm, więc przy elementach o łącznej grubości od ok. 100 mm gwint nie wchodzi w łączone elementy i nie pracuje na ścinanie. Maksymalna grubość pakietu to ok. 117 mm (podkładki DIN 125 po 1,6 mm, nakrętka 6,5 mm, 2 zwoje zapasu). Przekrój czynny gwintu As = 36,6 mm².
Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1. Opakowanie zawiera 50 szt.

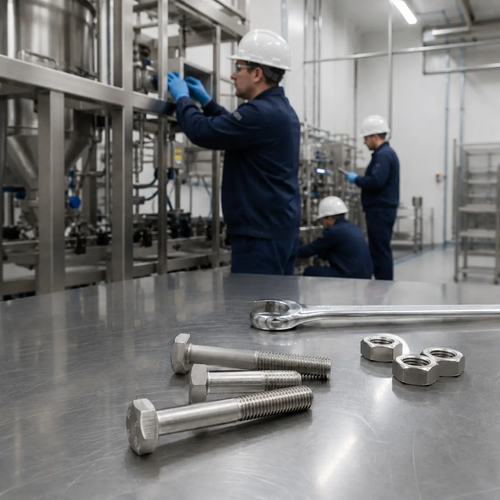

Stal nierdzewna A2 nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Łącz ją z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz stal A4. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Dlaczego ta śruba M8 × 130
Gwint M8 × 1,25 tylko na odcinku b = 28 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: nasadka 3/8" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4014.
Gładki odcinek 102 mm – przy elementach grubszych niż ok. 100 mm gwint zostaje poza otworem.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby M8
połączenia M8 narażone na wodę i opady
połączenia słupów i trawers
mocowania błotników, osłon, uchwytów
ramy, wsporniki, konsole
W skrócie
Montaż śruby
Kolejność skręcania połączenia śrubą M8 × 130 – pakiet do 117 mm.
Parametry techniczne

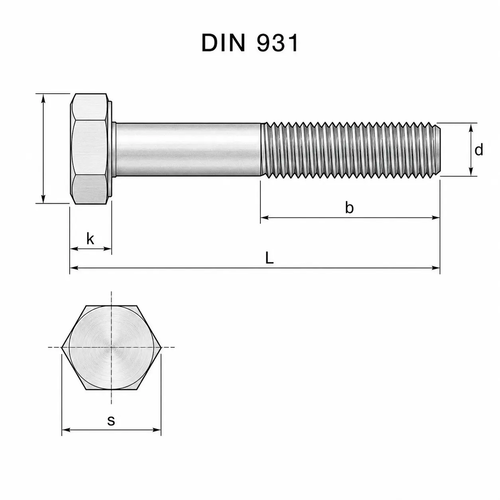

Wymiary wg DIN 931 i PN-EN ISO 4014; stal A2 wg PN-EN ISO 3506-1; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M8 × 1,25 | metryczny zwykły, na części trzpienia |
| Długość L | 130 mm | długość trzpienia (bez łba) |
| Długość gwintu b | 28 mm | DIN 931 |
| Gładki odcinek trzpienia | 102 mm | L − b |
| Norma | DIN 931 | odpowiednik PN-EN ISO 4014 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Materiał | brak – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Rozmiar klucza s | 13 mm | ISO 4014 i DIN 931 |
| Wysokość łba k | 5,3 mm | nominalna |
| Wymiar po narożach e | 14,38 mm | min. |
| Opakowanie | 50 szt. | |
| Otwór przejściowy | Ø 9 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 117 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 36,6 mm² | gwint M8 |
Którą śrubę wybrać?
Porównanie śrub DIN 931 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Materiał i środowisko pracy
Brak – stal nierdzewna: Stal nierdzewna A2 nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Łącz ją z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz stal A4. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint przed zanieczyszczeniem i uderzeniami – uszkodzony zwój utrudni nakręcenie nakrętki.
Śruba M8 × 130 w innych wykonaniach
9318130A2 · ten produktM8 × 130 8.8 ZN
93481308.8ZN · suche wnętrza
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
stal nierdzewna A2
ZOBACZ →Nakrętka samokontrująca DIN 985 M8
A2 – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M8
A2, ząbkowana – bez podkładki
ZOBACZ →Nakrętka kołpakowa DIN 1587 M8
A2 – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M8
stal nierdzewna A2
ZOBACZ →Śruba DIN 931 M8 × 120
A2 nierdzewna
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M8 × 1,25
■ symbol 9318130A2
Najczęściej zadawane pytania
Do jakiej grubości połączenia wystarczy śruba M8×130 A2?
Śruba M8×130 A2 z podkładkami DIN 125 pod łbem i pod nakrętką (1,6 mm) i nakrętką DIN 934 (6,5 mm) – pakiet do ok. 117 mm. Gładka część trzpienia ma 102 mm, więc przy elementach od ok. 100 mm gwint zostaje poza łączonymi elementami.
Jak dokręcać nierdzewną śrubę M8×130 A2?
Śrubę M8×130 A2 dokręcaj równomiernie i bez klucza udarowego – gwinty A2 łatwo się zacierają. Przy gwincie M8 × 1,25 pomaga pasta przeciwzatarciowa. Klasa wytrzymałości A2 (50, 70 lub 80) decyduje o dopuszczalnym momencie – przyjmuj go z dokumentacji połączenia.
Jaka jest wytrzymałość śruby M8×130 A2?
W śrubie M8×130 A2 przekrój czynny gwintu M8 to 36,6 mm². Przy stali A2-70 minimalna siła zrywająca to ok. 25,6 kN, przy A2-50 ok. 18,3 kN. Do mocno obciążonych połączeń wybierz stal ocynkowaną 8.8 lub 10.9, jeśli warunki na to pozwalają.
Czym różni się śruba DIN 931 M8×130 A2 od DIN 933 M8×130?
DIN 931 M8×130 A2 ma gwint tylko na odcinku b = 28 mm, a pod łbem 102 mm gładkiego trzpienia – lepiej przenosi ścinanie w otworze. DIN 933 o tej samej długości ma gwint na całych 130 mm i pozwala dokręcić nakrętkę w dowolnym miejscu.
Czy śruba M8×130 A2 nadaje się na zewnątrz?
Tak – M8×130 A2 nie rdzewieje na deszczu i w wilgoci. Wyjątek: chlorki (baseny, strefa nadmorska, sól drogowa) – tam wybierz stal A4.
Czy jest śruba podobna do M8×130 A2, ale innej długości?
W tym samym wykonaniu (A2) mamy też: krótsza M8×120, dłuższa M8×140. Rozmiar M8×130 jest też w wykonaniu: 8.8 ZN. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jakim kluczem dokręcić śrubę M8×130 A2?
Do śruby M8×130 A2 pasuje klucz 13 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 14,38 mm, wysokość łba 5,3 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
