ŚRUBA SZEŚCIOKĄTNA DIN 931 M6x40 KLASA 8.8 OCYNK GALWANICZNY
32,50 zł / opak.
26,42 zł / opak.

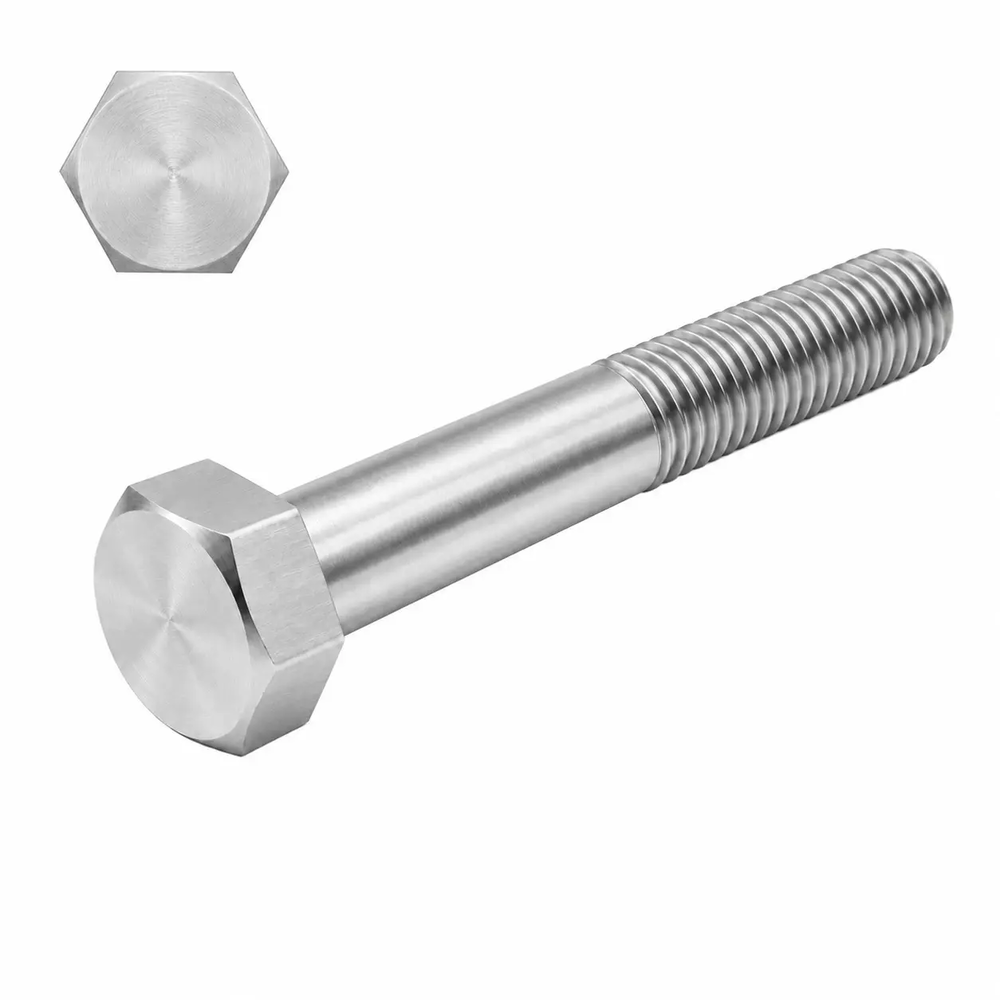

Śruba z łbem sześciokątnym DIN 931 M6 × 40, klasa 8.8, ocynk galwaniczny
Śruba z łbem sześciokątnym M6 o długości 40 mm, klasa 8.8, ocynk galwaniczny. Gwint metryczny (skok 1 mm) zajmuje 18 mm, reszta trzpienia – 22 mm – jest gładka. DIN 931 / PN-EN ISO 4014, klucz 10 mm. Skręca pakiet do ok. 29 mm (z dwiema podkładkami i nakrętką). Opakowanie: 200 szt.
O produkcie

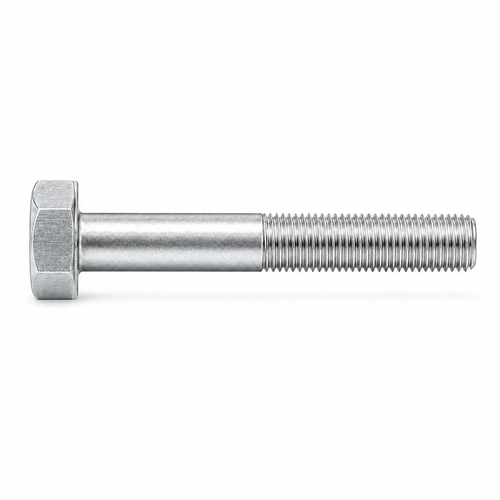

Śruba z łbem sześciokątnym DIN 931 M6 × 40 ma gwint metryczny zwykły (skok 1 mm) na odcinku b = 18 mm, a pod łbem gładki trzpień. Łeb o rozmiarze klucza 10 mm i wysokości 4 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M6 × 40: gładka część trzpienia ma 22 mm, więc przy elementach o łącznej grubości od ok. 20 mm gwint nie wchodzi w łączone elementy i nie pracuje na ścinanie. Maksymalna grubość pakietu to ok. 29 mm (podkładki DIN 125 po 1,6 mm, nakrętka 5 mm, 2 zwoje zapasu). Przekrój czynny gwintu As = 20,1 mm², minimalna siła zrywająca ok. 16,1 kN, orientacyjny moment dokręcania 10 Nm (μ = 0,14). 1000 sztuk waży ok. 10,2 kg.
Materiał: stal węglowa, klasa własności mechanicznych 8.8 wg PN-EN ISO 898-1. Opakowanie zawiera 200 szt.
Śruba M6 × 40 8.8 ZN pracuje najlepiej w suchym otoczeniu: ocynk galwaniczny ma kilka mikrometrów grubości i nie jest przeznaczony na deszcz. Połączenie uzupełnij nakrętką klasy 8 – dla wilgoci wybierz wersję nierdzewną A2.
Dlaczego ta śruba M6 × 40
Gwint M6 × 1 tylko na odcinku b = 18 mm – lepsze pasowanie w otworze.
Wytrzymałość na rozciąganie 800 MPa.
Narzędzie: klucz płaski lub nasadka 1/4".
Wymiary zgodne z PN-EN ISO 4014.
Gładki odcinek 22 mm – przy elementach grubszych niż ok. 20 mm gwint zostaje poza otworem.
Ochrona przed korozją we wnętrzach.

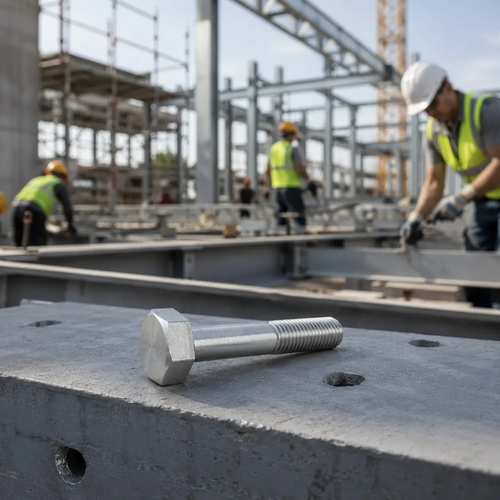

Do czego użyć śruby M6
lekkie mocowania blach
ramy z kształtowników, prowadnice
regały, stelaże, okucia
obejmy rur i koryt kablowych
W skrócie
Montaż śruby
Kolejność skręcania połączenia śrubą M6 × 40 – pakiet do 29 mm.

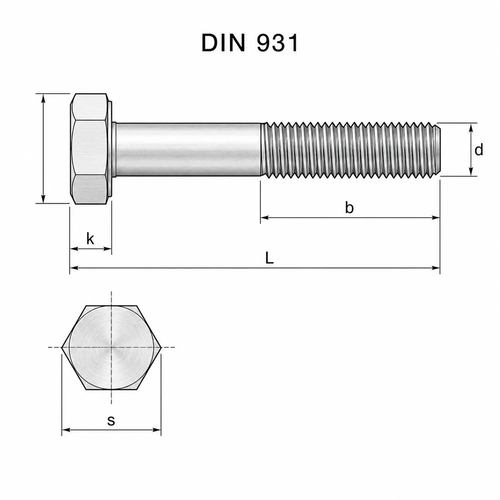

Parametry techniczne
Wymiary wg DIN 931 i PN-EN ISO 4014; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M6 × 1 | metryczny zwykły, na części trzpienia |
| Długość L | 40 mm | długość trzpienia (bez łba) |
| Długość gwintu b | 18 mm | DIN 931 |
| Gładki odcinek trzpienia | 22 mm | L − b |
| Norma | DIN 931 | odpowiednik PN-EN ISO 4014 |
| Klasa własności | 8.8 | Rm 800 MPa, Re 640 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| Rozmiar klucza s | 10 mm | ISO 4014 i DIN 931 |
| Wysokość łba k | 4 mm | nominalna |
| Wymiar po narożach e | 11,05 mm | min. |
| Masa 1000 szt. | ok. 10,2 kg | stal, ±5% |
| Opakowanie | 200 szt. | |
| Otwór przejściowy | Ø 6,6 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 29 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 20,1 mm² | gwint M6 |
| Siła zrywająca min. | ok. 16,1 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 10 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 931 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Śruba M6 × 40 8.8 ZN pracuje najlepiej w suchym otoczeniu: ocynk galwaniczny ma kilka mikrometrów grubości i nie jest przeznaczony na deszcz. Połączenie uzupełnij nakrętką klasy 8 – dla wilgoci wybierz wersję nierdzewną A2.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M6 × 40 w innych wykonaniach
9316408.8ZN · ten produktM6 × 40 A2 nierdzewna
931640A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 8.8
■ gwint metryczny M6 × 1
■ symbol 9316408.8ZN
Najczęściej zadawane pytania
Jakim kluczem dokręcić śrubę M6×40 8.8 ZN?
Do śruby M6×40 8.8 ZN pasuje klucz 10 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 11,05 mm, wysokość łba 4 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Do jakiej grubości połączenia wystarczy śruba M6×40 8.8 ZN?
Śruba M6×40 8.8 ZN z podkładkami DIN 125 pod łbem i pod nakrętką (1,6 mm) i nakrętką DIN 934 (5 mm) – pakiet do ok. 29 mm. Gładka część trzpienia ma 22 mm, więc przy elementach od ok. 20 mm gwint zostaje poza łączonymi elementami.
Jaki moment dokręcania dla śruby M6×40 klasy 8.8?
Śrubę M6×40 8.8 ZN dokręć orientacyjnie momentem ok. 10 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M6×40 8.8 ZN?
W śrubie M6×40 8.8 ZN przekrój czynny gwintu M6 to 20,1 mm². Minimalna siła zrywająca dla klasy 8.8 wynosi ok. 16,1 kN, a siła próbna (bez trwałego odkształcenia) ok. 11,7 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
Co pasuje do śruby M6×40 8.8 ZN?
Do śruby M6×40 8.8 ZN dobierz nakrętkę M6 klasy 8 (DIN 934, wysokość ok. 5 mm) i podkładkę DIN 125 M6: otwór 6,4 mm, średnica 12 mm, grubość 1,6 mm. Przy drganiach lepsza będzie nakrętka samokontrująca DIN 985.
Jakim wiertłem zrobić otwór przelotowy pod M6×40 8.8 ZN?
Pod śrubę M6×40 8.8 ZN wywierć otwór przejściowy wg ISO 273: dokładny Ø 6,4 mm, średni Ø 6,6 mm, zgrubny Ø 7 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 5 mm i nagwintuj M6 × 1 – minimalna długość wkręcenia w stal to ok. 6 mm, w aluminium ok. 12 mm.
Czy jest śruba podobna do M6×40 8.8 ZN, ale innej długości?
W tym samym wykonaniu (8.8 ZN) mamy też: krótsza M6×35, dłuższa M6×45. Rozmiar M6×40 jest też w wykonaniu: A2. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
