WKRĘT SAMOWIERCĄCY DIN 7504 K 5,5X70 Z ŁBEM SZEŚCIOKĄTNYM STAL NIERDZEWNA A2
121,18 zł / opak.
98,52 zł / opak.
Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 5,5 × 70, stal nierdzewna A2
W tym wariancie wiertło na końcu trzpienia współpracuje z gwintem oraz łbem sześciokątnym z szerokim kołnierzem. Rozmiar 5,5 × 70 ma dₚ max. 4,8 mm, d_c max. 11 mm, k max. 5,4 mm i sześciokąt s = 8 mm. Wykonanie: stal nierdzewna A2; opakowanie: 200 szt.
O wkręcie samowiercącym 5,5 × 70

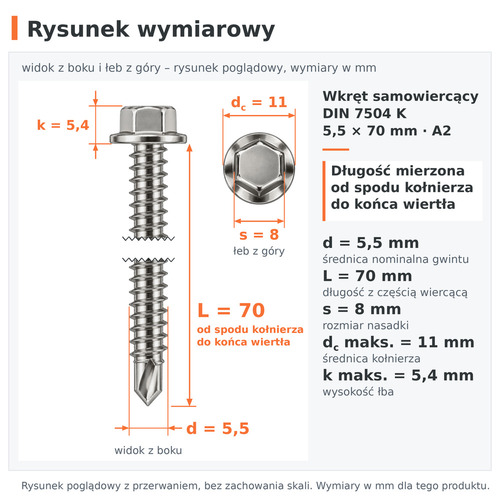

Wkręt DIN 7504 K 5,5 × 70 w wykonaniu A2 ma łeb sześciokątny z kołnierzem. Wymiar pod klucz wynosi s = 8 mm, średnica kołnierza d_c max. = 11 mm, a wysokość k max. = 5,4 mm.
Część samowiercąca ma dₚ max. = 4,8 mm. Dla nominalnej średnicy 5,5 mm tabela wskazuje pracę w blasze o grubości 1,75–5,25 mm; dobór warto potwierdzić próbą na docelowym materiale.
Długość 70 mm wykonania A2 liczona jest od spodniej powierzchni kołnierza do końca wiertła. Pozwala to zestawić wymiar z całkowitą grubością elementów bez doliczania łba.
Wykonanie 5,5 × 70 to stal nierdzewna A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych. Dane katalogowe nie podają momentu dokręcania ani nośności; brakujące wartości ustal u dostawcy lub w próbie montażowej.
Cechy wariantu 5,5 × 70
Końcówka przygotowuje przejście pod gwint podczas pracy.
Tabela przypisuje go średnicy 5,5 mm wykonania A2; potwierdź go próbą na docelowym materiale.
Napęd ułatwia stabilne prowadzenie wkręta o długości 70 mm.
Rozkłada docisk wariantu 5,5 × 70 na mocowanym elemencie.
Maksymalna wysokość pomaga ocenić przestrzeń montażową dla 5,5 × 70 A2.
Powierzchnia wariantu 5,5 × 70 odpowiada wykonaniu ze stali nierdzewnej A2; oceń ją przed montażem.
Zastosowanie
łączenie elementów po sprawdzeniu łącznej grubości
praca wariantem 5,5 × 70 w zakresie wskazanym w tabeli
montaż kołnierzem wariantu 5,5 × 70 A2 bez osobnej nakrętki
prowadzenie wkręta o długości 70 mm za łeb sześciokątny
W skrócie
Montaż długości 70 mm
Kolejność dla zakresu blachy 1,75–5,25 mm; ustawienia narzędzia potwierdź w próbie montażowej.
Parametry techniczne
Wymiary 5,5 × 70 według tabeli i rysunku katalogowych; opakowanie 200 szt. według danych sklepu e-Pamar. Momentu dokręcania ani nośności nie podano – ustal je u dostawcy lub w próbie montażowej.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica nominalna | 5,5 mm | wariant produktu |
| Długość L | 70 mm | od spodu kołnierza |
| Zakres grubości blachy | 1,75–5,25 mm | tabela |
| dₚ max. | 4,8 mm | część wiercąca |
| d_c max. | 11 mm | kołnierz |
| k max. | 5,4 mm | łeb |
| s | 8 mm | pod klucz |
| Norma | DIN 7504 K | nazwa produktu |
| Materiał / powierzchnia | stal nierdzewna A2 | dane sklepu |
| Opakowanie | 200 szt. | dane sklepu |
Jak dobrać właściwy wariant?
Dla pozycji 5,5 × 70 porównaj zakres wiercenia, długość pakietu i rozmiar nasadki.
| Co porównać | Ten wariant | Znaczenie |
|---|---|---|
| Blacha | 1,75–5,25 mm | zakres wariantu 5,5 × 70 |
| Geometria łba | d_c 11 mm; k 5,4 mm | miejsce montażu i docisk kołnierza |
| Napęd | s = 8 mm | dobór nasadki |
Montaż krok po kroku
Materiał i środowisko pracy
Stal nierdzewna A2: wariant 5,5 × 70 wykonano ze stali nierdzewnej A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych. Stan powierzchni oceń przed montażem.
Kontrola wariantu: przed montażem sprawdź zgodność materiałową elementów i ryzyko korozji kontaktowej.
Przechowywanie i transport
Dla 5,5 × 70: chroń powierzchnię stali nierdzewnej przed zabrudzeniami żelaznymi i kontaktem z chemią niewskazaną dla A2. Kontrolę opakowania wykonaj przy dostawie.
Wariant 5,5 × 70 pozostaw w oznaczonym opakowaniu 200 szt., aby zachować rozdział długości i wykonania A2.
Inne długości dla średnicy 5,5 mm
DIN 7504 K · długość 50 mm5,5 × 60 A2
DIN 7504 K · długość 60 mm5,5 × 70 A2
DIN 7504 K · ten produkt5,5 × 75 A2
DIN 7504 K · długość 75 mm5,5 × 90 A2
DIN 7504 K · długość 90 mm
Długość 70 mm dobierz do pełnej grubości pakietu; zakres wiercenia 1,75–5,25 mm dla wykonania A2 potwierdź próbą na docelowym materiale.
Karta techniczna – Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 5,5 × 70, stal nierdzewna A2
Badania i certyfikaty
■ zakres blachy 1,75–5,25 mm według tabeli wymiarowej
■ geometria: dₚ 4,8 mm; d_c 11 mm
■ wykonanie: stal nierdzewna A2
Najczęściej zadawane pytania – Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 5,5 × 70, stal nierdzewna A2
L = 70 mm mierzy się od spodu kołnierza do końca wiertła — co z tego wynika?▼
Długość L = 70 mm mierz od spodniej powierzchni kołnierza do końca wiertła. Wysokości łba k max. 5,4 mm nie doliczaj.
Dla 5,5 × 70 mm A2 nie podano obrotów, nacisku, momentu ani nośności. Jak to sprawdzić?▼
Źródło nie podaje obrotów, nacisku, momentu ani nośności. Ustal je w próbie dla blachy 1,75–5,25 mm i wykonania A2.
Kołnierz ma d_c max. 11 mm, a łeb k max. 5,4 mm. Jaki krok wykonać dalej?▼
Kołnierz ma d_c max. = 11 mm, a łeb k max. = 5,4 mm. Zapewnij miejsce na docisk kołnierza i sprawdź przyleganie.
Jak odczytać parametr: maksymalna wysokość łba 5,5 × 70 mm A2 wynosi k = 5,4 mm?▼
Maksymalna wysokość łba wynosi 5,4 mm, a jego kołnierz ma d_c max. 11 mm. Oba wymiary wariantu 5,5 × 70 mm A2 sprawdź łącznie.
Wariant opisują L 70 mm, s 8 mm i opakowanie 200 szt. Który pomiar wykonać?▼
Rozpoznaj po pełnej nazwie, wymiarze 5,5 × 70 mm, materiale (stal nierdzewna A2) i opakowaniu 200 szt. Dodatkowo potwierdź s = 8 mm.
Jak wykorzystać informację: końcówka 5,5 × 70 mm A2 wierci otwór i rozpoczyna formowanie gwintu?▼
Końcówka wiercąca wykonuje otwór i rozpoczyna formowanie gwintu w jednym przejściu. Zakres 1,75–5,25 mm wymaga potwierdzenia w materiale docelowym.
Co porównać, jeśli wariant 5,5 × 70 mm wykonano jako stal nierdzewna A2?▼
Stal nierdzewna A2 stanowi materiał wariantu 5,5 × 70 mm. Dokładnego gatunku i warunków granicznych nie podano; powierzchnię oceń przed montażem.
