WKRĘT SAMOWIERCĄCY DIN 7504 K ŁEB SZEŚCIOKĄTNY 3,5x9,5 OCYNK ZN
8,78 zł / opak.
7,14 zł / opak.
Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 3,5 × 9,5, stal z ocynkiem galwanicznym

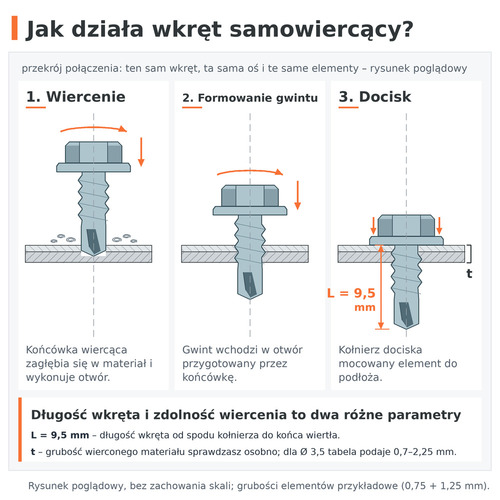

Końcówka wiercąca wykonuje otwór i rozpoczyna formowanie gwintu, a sześciokątny łeb pozwala prowadzić element nasadką. Rozmiar 3,5 × 9,5 ma dₚ max. 2,8 mm, d_c max. 8,3 mm, k max. 3,4 mm i sześciokąt s = 5,5 mm. Wykonanie: stal z ocynkiem galwanicznym; opakowanie: 200 szt.
O wkręcie samowiercącym 3,5 × 9,5
Wkręt DIN 7504 K 3,5 × 9,5 w wykonaniu ZN ma łeb sześciokątny z kołnierzem. Wymiar pod klucz wynosi s = 5,5 mm, średnica kołnierza d_c max. = 8,3 mm, a wysokość k max. = 3,4 mm.
Część samowiercąca ma dₚ max. = 2,8 mm. Dla nominalnej średnicy 3,5 mm tabela wskazuje pracę w blasze o grubości 0,7–2,25 mm; dobór warto potwierdzić próbą na docelowym materiale.
Długość 9,5 mm wykonania ZN liczona jest od spodniej powierzchni kołnierza do końca wiertła. Pozwala to zestawić wymiar z całkowitą grubością elementów bez doliczania łba.
Wykonanie 3,5 × 9,5 to stal z ocynkiem galwanicznym. Grubość powłoki i klasa odporności korozyjnej nie są podane w danych katalogowych. Dane katalogowe nie podają momentu dokręcania ani nośności; brakujące wartości ustal u dostawcy lub w próbie montażowej.
Cechy wariantu 3,5 × 9,5
Końcówka przygotowuje przejście pod gwint podczas pracy.
Tabela przypisuje go średnicy 3,5 mm wykonania ZN; potwierdź go próbą na docelowym materiale.
Napęd ułatwia stabilne prowadzenie wkręta o długości 9,5 mm.
Rozkłada docisk wariantu 3,5 × 9,5 na mocowanym elemencie.
Maksymalna wysokość pomaga ocenić przestrzeń montażową dla 3,5 × 9,5 ZN.
Powierzchnia wariantu 3,5 × 9,5 odpowiada wykonaniu ze stali z ocynkiem galwanicznym; oceń ją przed montażem.
Zastosowanie
łączenie elementów po sprawdzeniu łącznej grubości
praca wariantem 3,5 × 9,5 w zakresie wskazanym w tabeli
montaż kołnierzem wariantu 3,5 × 9,5 ZN bez osobnej nakrętki
prowadzenie wkręta o długości 9,5 mm za łeb sześciokątny
W skrócie
Montaż długości 9,5 mm
Kolejność dla zakresu blachy 0,7–2,25 mm; ustawienia narzędzia potwierdź w próbie montażowej.
Parametry techniczne
Wymiary 3,5 × 9,5 według tabeli i rysunku katalogowych; opakowanie 200 szt. według danych sklepu e-Pamar. Momentu dokręcania ani nośności nie podano – ustal je u dostawcy lub w próbie montażowej.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica nominalna | 3,5 mm | wariant produktu |
| Długość L | 9,5 mm | od spodu kołnierza |
| Zakres grubości blachy | 0,7–2,25 mm | tabela |
| dₚ max. | 2,8 mm | część wiercąca |
| d_c max. | 8,3 mm | kołnierz |
| k max. | 3,4 mm | łeb |
| s | 5,5 mm | pod klucz |
| Norma | DIN 7504 K | nazwa produktu |
| Materiał / powierzchnia | stal z ocynkiem galwanicznym | dane sklepu |
| Opakowanie | 200 szt. | dane sklepu |
Jak dobrać właściwy wariant?
Dla pozycji 3,5 × 9,5 porównaj zakres wiercenia, długość pakietu i rozmiar nasadki.
| Co porównać | Ten wariant | Znaczenie |
|---|---|---|
| Blacha | 0,7–2,25 mm | zakres wariantu 3,5 × 9,5 |
| Geometria łba | d_c 8,3 mm; k 3,4 mm | miejsce montażu i docisk kołnierza |
| Napęd | s = 5,5 mm | dobór nasadki |
Montaż krok po kroku
Materiał i środowisko pracy
Ocynk galwaniczny: wariant 3,5 × 9,5 wykonano ze stali z ocynkiem galwanicznym. Grubość powłoki i klasa odporności korozyjnej nie są podane w danych katalogowych. Stan powierzchni oceń przed montażem.
Kontrola wariantu: przed montażem sprawdź zgodność materiałową elementów i ryzyko korozji kontaktowej.
Przechowywanie i transport
Dla 3,5 × 9,5: przechowuj w suchym miejscu i chroń powłokę galwaniczną przed wilgocią, zabrudzeniem oraz zarysowaniem. Kontrolę opakowania wykonaj przy dostawie.
Wariant 3,5 × 9,5 pozostaw w oznaczonym opakowaniu 200 szt., aby zachować rozdział długości i wykonania ZN.
Inne długości dla średnicy 3,5 mm
DIN 7504 K · ten produkt3,5 × 13 ZN
DIN 7504 K · długość 13 mm3,5 × 16 ZN
DIN 7504 K · długość 16 mm3,5 × 19 ZN
DIN 7504 K · długość 19 mm3,5 × 25 ZN
DIN 7504 K · długość 25 mm
Długość 9,5 mm dobierz do pełnej grubości pakietu; zakres wiercenia 0,7–2,25 mm dla wykonania ZN potwierdź próbą na docelowym materiale.
Karta techniczna – Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 3,5 × 9,5, stal z ocynkiem galwanicznym
Badania i certyfikaty
■ zakres blachy 0,7–2,25 mm według tabeli wymiarowej
■ geometria: dₚ 2,8 mm; d_c 8,3 mm
■ wykonanie: stal z ocynkiem galwanicznym
Najczęściej zadawane pytania – Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 3,5 × 9,5, stal z ocynkiem galwanicznym
Wariant 3,5 × 9,5 mm ZN jest przewidziany dla blachy 0,7–2,25 mm. Jak to sprawdzić?▼
Tabela dla średnicy 3,5 mm podaje zakres blachy 0,7–2,25 mm. Długość 9,5 mm dobierz do całego pakietu, a ustawienia potwierdź w próbie montażowej.
Opakowanie 3,5 × 9,5 mm ZN zawiera 200 szt. — czy narzędzie pasuje?▼
Jednostka handlowa zawiera 200 szt. Sprawdź średnicę 3,5 mm, długość 9,5 mm, wykonanie (stal z ocynkiem galwanicznym) i nasadkę 5,5 mm.
Partię 3,5 × 9,5 mm ZN należy chronić przed wilgocią i zabrudzeniem. Co ocenić podczas próby?▼
Przechowuj w suchym miejscu i chroń powłokę galwaniczną przed wilgocią, zabrudzeniem oraz zarysowaniem. Opakowanie 200 szt. z wymiarem 3,5 × 9,5 mm pozostaw oznaczone i zamknięte.
Jak zastosować dane: dₚ max. 2,8 mm określa część wiercącą wariantu 3,5 × 9,5 mm ZN?▼
dₚ max. = 2,8 mm oznacza maksymalną średnicę części wiercącej. W wykonaniu 3,5 × 9,5 mm ZN porównaj ją z rysunkiem i oceń końcówkę.
Kołnierz d_c max. 8,3 mm rozkłada docisk na blasze — co z tego wynika?▼
Kołnierz d_c max. 8,3 mm powinien przylegać bez przekoszenia i zgniatania blachy. Zatrzymaj montaż po stabilnym docisku; moment ustal w próbie.
Nasadka s = 5,5 mm powinna prowadzić wariant 3,5 × 9,5 mm ZN osiowo. Jak użyć tej informacji?▼
Ustaw końcówkę prostopadle i utrzymuj pełne osadzenie nasadki 5,5 mm. Dla długości 9,5 mm kontroluj brak przekoszenia.
Co oznacza technicznie: łeb wariantu 3,5 × 9,5 mm ZN współpracuje z nasadką s = 5,5 mm?▼
Wymiar pod klucz wynosi s = 5,5 mm. Zastosuj nasadkę bez luzu i prowadź wariant 3,5 × 9,5 mm ZN osiowo; momentu dokręcania nie podano.
