ŚRUBA SZEŚCIOKĄTNA DIN 933 M5X40 KLASA 8.8 OCYNK GALWANICZNY
24,62 zł / opak.
20,02 zł / opak.

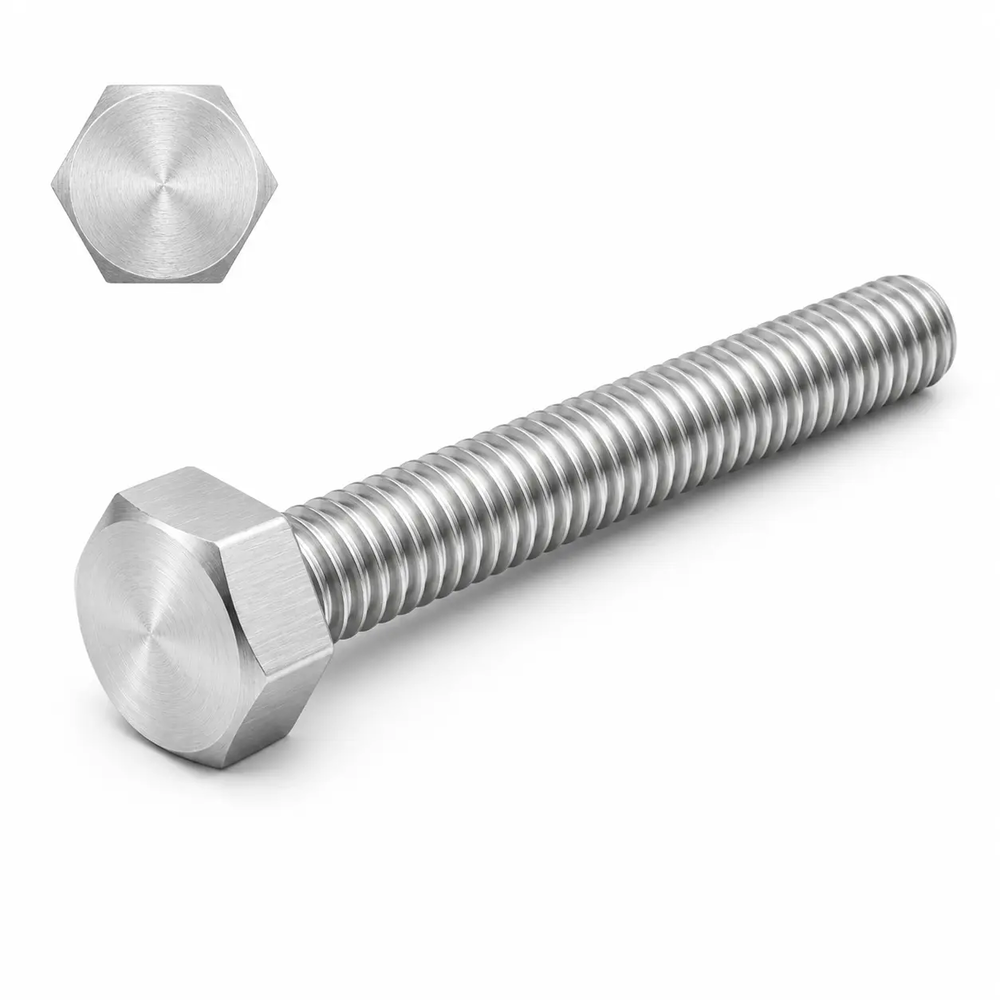

Śruba z łbem sześciokątnym DIN 933 M5 × 40, klasa 8.8, ocynk galwaniczny
DIN 933 M5 × 40 (klasa 8.8, ocynk galwaniczny) – śruba z łbem sześciokątnym i pełnym gwintem M5 × 0,8 na całych 40 mm. Pasuje klucz 8 mm. Skręca pakiet do ok. 32 mm (z dwiema podkładkami i nakrętką). Opakowanie: 200 szt.
Śruba DIN 933 M5 × 40 – charakterystyka
Śruba z łbem sześciokątnym DIN 933 M5 × 40 ma gwint metryczny zwykły (skok 0,8 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 8 mm i wysokości 3,5 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M5 × 40: przy podkładce DIN 125 pod łbem i pod nakrętką (1 mm każda) oraz nakrętce DIN 934 (4 mm) skręcisz elementy o łącznej grubości do ok. 32 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 14,2 mm², minimalna siła zrywająca ok. 11,4 kN, orientacyjny moment dokręcania 5,9 Nm (μ = 0,14). 1000 sztuk waży ok. 6,25 kg.
Materiał: stal węglowa, klasa własności mechanicznych 8.8 wg PN-EN ISO 898-1. Opakowanie zawiera 200 szt.
Ocynk galwaniczny chroni stal w suchych pomieszczeniach. Klasa 8.8 to standard połączeń konstrukcyjnych i maszynowych – łącz ją z nakrętką klasy 8. Na zewnątrz wybierz śrubę ze stali nierdzewnej A2.
Dlaczego ta śruba M5 × 40
M5 × 0,8 – nakrętkę dokręcisz w dowolnym miejscu.
Wytrzymałość na rozciąganie 800 MPa.
Narzędzie: klucz płaski lub nasadka 1/4".
Wymiary zgodne z PN-EN ISO 4017.

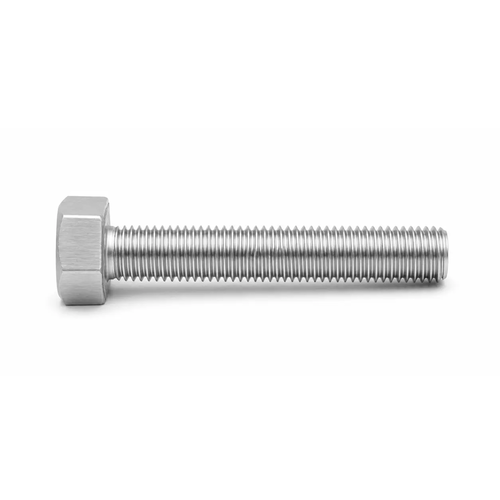

Długość 40 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Ochrona przed korozją we wnętrzach.
Do czego użyć śruby M5
szafy sterownicze, szyny, wsporniki aparatury
zawiasy, kątowniki, uchwyty
pokrywy i osłony
drobne konstrukcje i przyrządy
W skrócie
Montaż śruby
Kolejność montażu śruby M5 × 40 – pakiet do 32 mm.

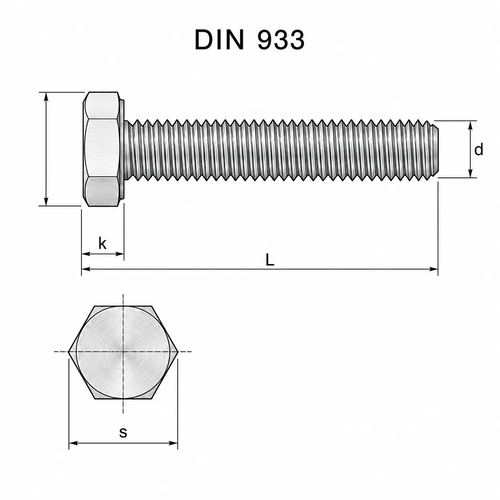

Parametry techniczne śruby DIN 933 M5 × 40
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M5 × 0,8 | metryczny zwykły, na całej długości |
| Długość L | 40 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Klasa własności | 8.8 | Rm 800 MPa, Re 640 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| Rozmiar klucza s | 8 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 3,5 mm | nominalna |
| Wymiar po narożach e | 8,79 mm | min. |
| Masa 1000 szt. | ok. 6,25 kg | stal, ±5% |
| Opakowanie | 200 szt. | |
| Otwór przejściowy | Ø 5,5 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 32 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 14,2 mm² | gwint M5 |
| Siła zrywająca min. | ok. 11,4 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 5,9 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Ocynk galwaniczny chroni stal w suchych pomieszczeniach. Klasa 8.8 to standard połączeń konstrukcyjnych i maszynowych – łącz ją z nakrętką klasy 8. Na zewnątrz wybierz śrubę ze stali nierdzewnej A2.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M5 × 40 w innych wykonaniach
9335408.8ZN · ten produktM5 × 40 A2 nierdzewna
933540A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M5 × 40
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 8.8
■ gwint metryczny M5 × 0,8
■ symbol 9335408.8ZN
Najczęściej zadawane pytania o śrubie DIN 933 M5 × 40
Do jakiej grubości połączenia wystarczy śruba M5×40 8.8 ZN?▼
Śruba M5×40 8.8 ZN z podkładkami DIN 125 (1 mm) i nakrętką DIN 934 (4 mm) – pakiet do ok. 32 mm, z 2 zwojami zapasu. Gwint biegnie na całych 40 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jaką siłę przeniesie śruba M5×40 8.8 ZN?▼
W śrubie M5×40 8.8 ZN przekrój czynny gwintu M5 to 14,2 mm². Minimalna siła zrywająca dla klasy 8.8 wynosi ok. 11,4 kN, a siła próbna (bez trwałego odkształcenia) ok. 8,2 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
Jaką nakrętkę i podkładkę dobrać do śruby M5×40 8.8 ZN?▼
Do śruby M5×40 8.8 ZN dobierz nakrętkę M5 klasy 8 (DIN 934, wysokość ok. 4 mm) i podkładkę DIN 125 M5: otwór 5,3 mm, średnica 10 mm, grubość 1 mm. Przy drganiach lepsza będzie nakrętka samokontrująca DIN 985.
Jaki otwór wywiercić pod śrubę M5×40 8.8 ZN?▼
Pod śrubę M5×40 8.8 ZN wywierć otwór przejściowy wg ISO 273: dokładny Ø 5,3 mm, średni Ø 5,5 mm, zgrubny Ø 5,8 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 4,2 mm i nagwintuj M5 × 0,8 – minimalna długość wkręcenia w stal to ok. 5 mm, w aluminium ok. 10 mm.
Ile waży śruba M5×40 8.8 ZN?▼
Jedna śruba M5×40 8.8 ZN waży ok. 6,2 g; w opakowaniu śrub M5×40 8.8 ZN jest 200 szt. – razem ok. 1,25 kg. Masa jest orientacyjna (±5%).
Czy śruba DIN 933 M5×40 8.8 ZN ma gwint do samego łba?▼
Tak – w śrubie M5×40 8.8 ZN gwint M5 × 0,8 biegnie praktycznie na całej długości (pod łbem zostaje tylko krótki wybieg, do ok. 1,6 mm). Jeśli połączenie ma przenosić ścinanie na gładkim trzpieniu, wybierz DIN 931.
Jakim kluczem dokręcić śrubę M5×40 8.8 ZN?▼
Do śruby M5×40 8.8 ZN pasuje klucz 8 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 8,79 mm, wysokość łba 3,5 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
