ŚRUBA SZEŚCIOKĄTNA DIN 933 M30X120 KLASA 8.8 OCYNK GALWANICZNY
154,31 zł / opak.
125,46 zł / opak.
Śruba z łbem sześciokątnym DIN 933 M30 × 120, klasa 8.8, ocynk galwaniczny
DIN 933 M30 × 120 (klasa 8.8, ocynk galwaniczny) – śruba z łbem sześciokątnym i pełnym gwintem M30 × 3,5 na całych 120 mm. Pasuje klucz 46 mm. Skręca pakiet do ok. 81 mm (z dwiema podkładkami i nakrętką). Opakowanie: 10 szt.
Śruba DIN 933 M30 × 120 – charakterystyka

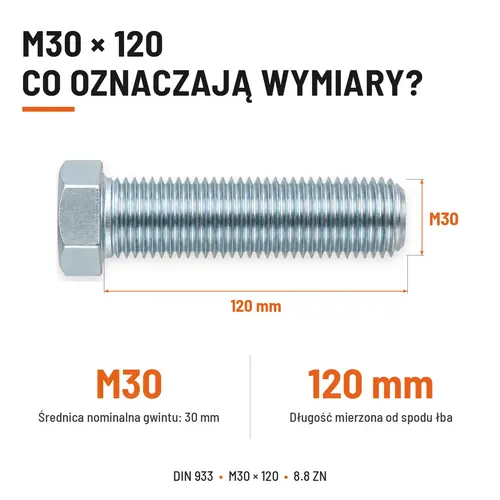

Śruba z łbem sześciokątnym DIN 933 M30 × 120 ma gwint metryczny zwykły (skok 3,5 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 46 mm i wysokości 18,7 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M30 × 120: przy podkładce DIN 125 pod łbem i pod nakrętką (4 mm każda) oraz nakrętce DIN 934 (24 mm) skręcisz elementy o łącznej grubości do ok. 81 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 561 mm², minimalna siła zrywająca ok. 465,6 kN, orientacyjny moment dokręcania 1420 Nm (μ = 0,14). 1000 sztuk waży ok. 819 kg.

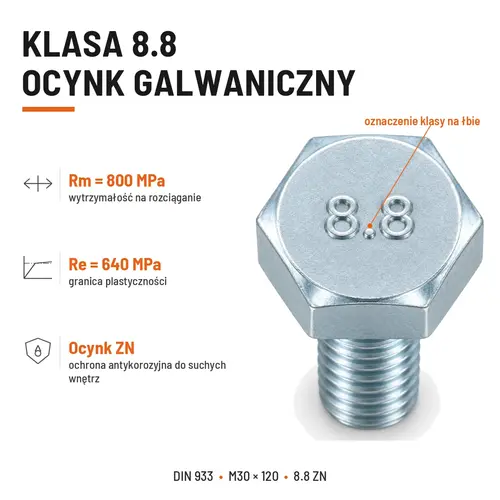

Materiał: stal węglowa, klasa własności mechanicznych 8.8 wg PN-EN ISO 898-1. Opakowanie zawiera 10 szt.
Śruba M30 × 120 8.8 ZN pracuje najlepiej w suchym otoczeniu: ocynk galwaniczny ma kilka mikrometrów grubości i nie jest przeznaczony na deszcz. Połączenie uzupełnij nakrętką klasy 8 – dla wilgoci wybierz wersję nierdzewną A2.
Dlaczego ta śruba M30 × 120
M30 × 3,5 – nakrętkę dokręcisz w dowolnym miejscu.
Wytrzymałość na rozciąganie 800 MPa.
Narzędzie: nasadka 3/4" i klucz dynamometryczny.
Wymiary zgodne z PN-EN ISO 4017.
Długość 120 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Ochrona przed korozją we wnętrzach.

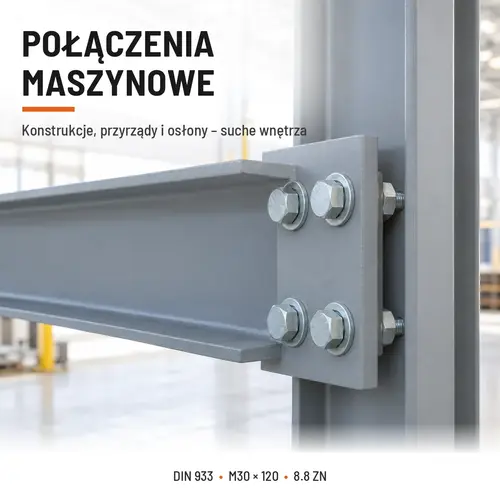

Do czego użyć śruby M30
podstawy maszyn i słupów
duże ramy i korpusy
połączenia pomocnicze (wg projektu)
rurociągi dużych średnic
W skrócie
Montaż śruby

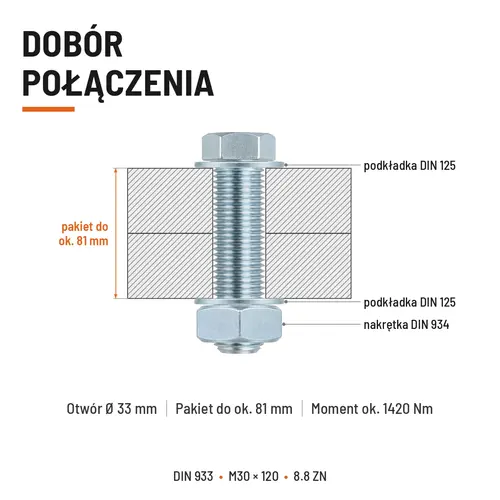

Kolejność montażu śruby M30 × 120 – pakiet do 81 mm.

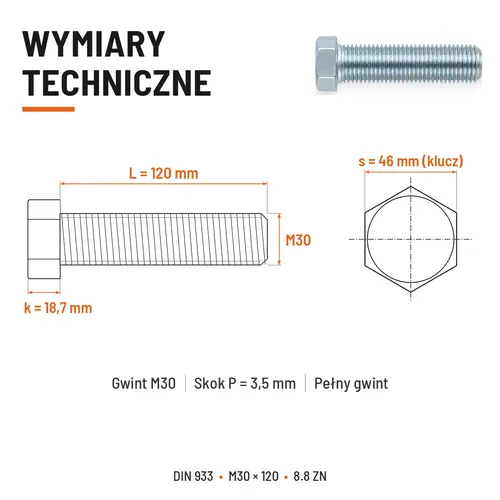

Parametry techniczne śruby DIN 933 M30 × 120
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M30 × 3,5 | metryczny zwykły, na całej długości |
| Długość L | 120 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Klasa własności | 8.8 | Rm 800 MPa, Re 640 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| Rozmiar klucza s | 46 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 18,7 mm | nominalna |
| Wymiar po narożach e | 50,85 mm | min. |
| Masa 1000 szt. | ok. 819 kg | stal, ±5% |
| Opakowanie | 10 szt. | |
| Otwór przejściowy | Ø 33 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 81 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 561 mm² | gwint M30 |
| Siła zrywająca min. | ok. 465,6 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 1420 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Śruba M30 × 120 8.8 ZN pracuje najlepiej w suchym otoczeniu: ocynk galwaniczny ma kilka mikrometrów grubości i nie jest przeznaczony na deszcz. Połączenie uzupełnij nakrętką klasy 8 – dla wilgoci wybierz wersję nierdzewną A2.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M30 × 120 w innych wykonaniach
933301208.8ZN · ten produktM30 × 120 A2 nierdzewna
93330120A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M30 × 120
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 8.8
■ gwint metryczny M30 × 3,5
■ symbol 933301208.8ZN
Najczęściej zadawane pytania o śrubie DIN 933 M30 × 120
Czy śruba M30×120 8.8 ZN nadaje się na zewnątrz?▼
Tylko krótkotrwale – cienki ocynk galwaniczny chroni głównie we wnętrzach. Na zewnątrz wybierz M30×120 ze stali nierdzewnej A2 albo zabezpiecz połączenie farbą.
Czy jest śruba podobna do M30×120 8.8 ZN, ale innej długości?▼
W tym samym wykonaniu (8.8 ZN) mamy też: krótsza M30×100, dłuższa M30×130. Rozmiar M30×120 jest też w wykonaniu: A2. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.

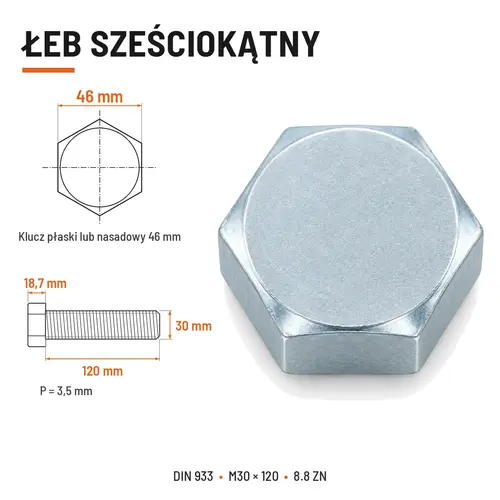

Jakim kluczem dokręcić śrubę M30×120 8.8 ZN?▼
Do śruby M30×120 8.8 ZN pasuje klucz 46 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 50,85 mm, wysokość łba 18,7 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Do jakiej grubości połączenia wystarczy śruba M30×120 8.8 ZN?▼
Śruba M30×120 8.8 ZN z podkładkami DIN 125 (4 mm) i nakrętką DIN 934 (24 mm) – pakiet do ok. 81 mm, z 2 zwojami zapasu. Gwint biegnie na całych 120 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jaki moment dokręcania dla śruby M30×120 klasy 8.8?▼
Śrubę M30×120 8.8 ZN dokręć orientacyjnie momentem ok. 1420 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M30×120 8.8 ZN?▼
W śrubie M30×120 8.8 ZN przekrój czynny gwintu M30 to 561 mm². Minimalna siła zrywająca dla klasy 8.8 wynosi ok. 465,6 kN, a siła próbna (bez trwałego odkształcenia) ok. 336,6 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.

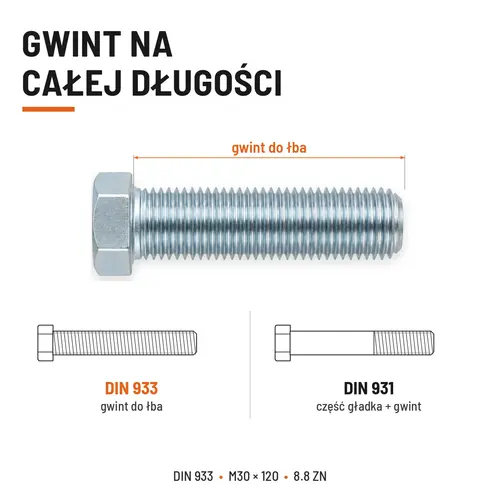

Czy śruba DIN 933 M30×120 8.8 ZN ma gwint do samego łba?▼
Tak – w śrubie M30×120 8.8 ZN gwint M30 × 3,5 biegnie praktycznie na całej długości (pod łbem zostaje tylko krótki wybieg, do ok. 7 mm). Jeśli połączenie ma przenosić ścinanie na gładkim trzpieniu, wybierz DIN 931.
