ŚRUBA SZEŚCIOKĄTNA DIN 933 M24X70 KLASA 10.9 BEZ POKRYCIA
171,66 zł / opak.
139,56 zł / opak.

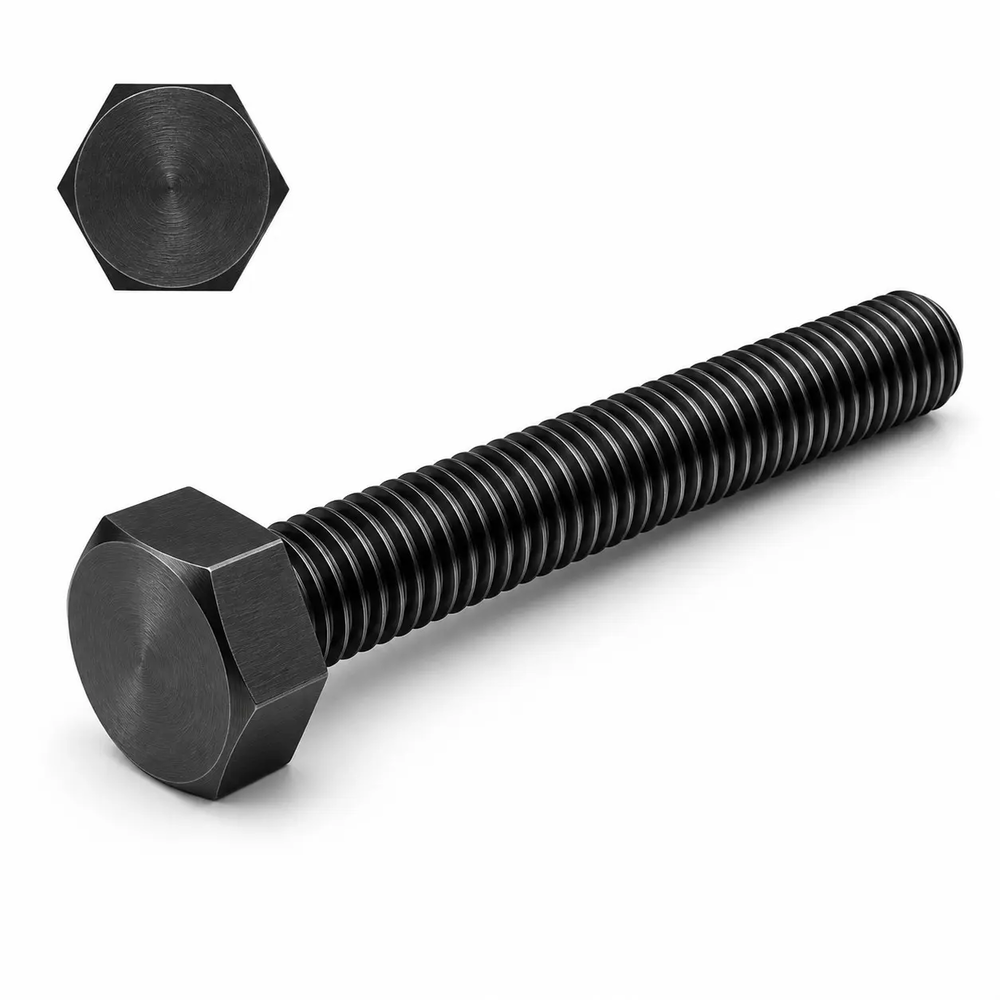

Śruba z łbem sześciokątnym DIN 933 M24 × 70, klasa 10.9, bez pokrycia
DIN 933 M24 × 70 (klasa 10.9, bez pokrycia) – śruba z łbem sześciokątnym i pełnym gwintem M24 × 3 na całych 70 mm. Pasuje klucz 36 mm. Skręca pakiet do ok. 37 mm (z dwiema podkładkami i nakrętką). Opakowanie: 25 szt.
Śruba DIN 933 M24 × 70 – charakterystyka

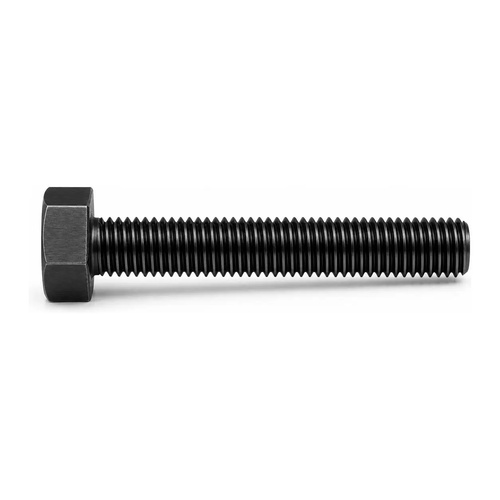

Śruba z łbem sześciokątnym DIN 933 M24 × 70 ma gwint metryczny zwykły (skok 3 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 36 mm i wysokości 15 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M24 × 70: przy podkładce DIN 125 pod łbem i pod nakrętką (4 mm każda) oraz nakrętce DIN 934 (19 mm) skręcisz elementy o łącznej grubości do ok. 37 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 353 mm², minimalna siła zrywająca ok. 367,1 kN, orientacyjny moment dokręcania 1020 Nm (μ = 0,14). 1000 sztuk waży ok. 328 kg.
Materiał: stal stopowa ulepszana cieplnie, klasa własności mechanicznych 10.9 wg PN-EN ISO 898-1. Opakowanie zawiera 25 szt.
Śruba klasy 10.9 bez powłoki (stal czarna, olejona) – do mocno obciążonych połączeń maszynowych i konstrukcyjnych. Łącz ją z nakrętką klasy 10. Olej chroni ją tylko w transporcie i magazynie – we wnętrzach lub po zabezpieczeniu powłoką malarską.
Dlaczego ta śruba M24 × 70
M24 × 3 – nakrętkę dokręcisz w dowolnym miejscu.
Wysoka wytrzymałość – 1000 MPa.
Narzędzie: nasadka 3/4" i klucz dynamometryczny.
Wymiary zgodne z PN-EN ISO 4017.
Długość 70 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Bez powłoki – można malować.
Do czego użyć śruby M24
słupy, podstawy, połączenia doczołowe
ramy, łoża, wsporniki
połączenia segmentów (wg projektu)
duże połączenia kołnierzowe
W skrócie
Montaż śruby
Kolejność montażu śruby M24 × 70 – pakiet do 37 mm.

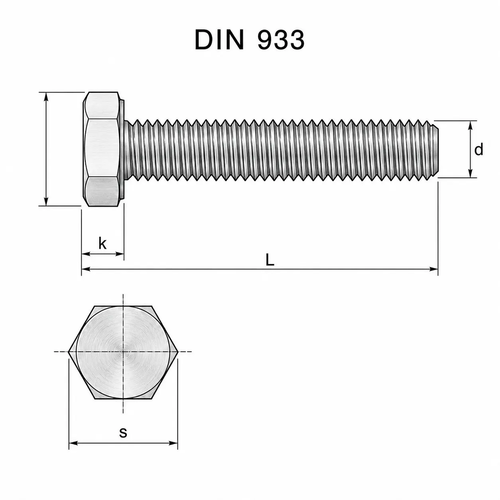

Parametry techniczne śruby DIN 933 M24 × 70
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M24 × 3 | metryczny zwykły, na całej długości |
| Długość L | 70 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Klasa własności | 10.9 | Rm 1000 MPa, Re 900 MPa |
| Wykonanie | bez pokrycia (stal czarna, olejona) | wnętrza, połączenia malowane lub zabezpieczane |
| Rozmiar klucza s | 36 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 15 mm | nominalna |
| Wymiar po narożach e | 39,55 mm | min. |
| Masa 1000 szt. | ok. 328 kg | stal, ±5% |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 26 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 37 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 353 mm² | gwint M24 |
| Siła zrywająca min. | ok. 367,1 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 1020 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Wykonanie i środowisko pracy
Bez pokrycia (stal czarna, olejona): Śruba klasy 10.9 bez powłoki (stal czarna, olejona) – do mocno obciążonych połączeń maszynowych i konstrukcyjnych. Łącz ją z nakrętką klasy 10. Olej chroni ją tylko w transporcie i magazynie – we wnętrzach lub po zabezpieczeniu powłoką malarską.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint przed zanieczyszczeniem i uderzeniami – uszkodzony zwój utrudni nakręcenie nakrętki.
Śruba M24 × 70 w innych wykonaniach
933247010.9 · ten produktM24 × 70 8.8 ZN
93324708.8ZN · suche wnętrzaM24 × 70 A2 nierdzewna
9332470A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M24 × 70
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 10.9
■ gwint metryczny M24 × 3
■ symbol 933247010.9
Najczęściej zadawane pytania o śrubie DIN 933 M24 × 70
Jaki otwór wywiercić pod śrubę M24×70 10.9?▼
Pod śrubę M24×70 10.9 wywierć otwór przejściowy wg ISO 273: dokładny Ø 25 mm, średni Ø 26 mm, zgrubny Ø 28 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 21 mm i nagwintuj M24 × 3 – minimalna długość wkręcenia w stal to ok. 24 mm, w aluminium ok. 48 mm.
Ile waży śruba M24×70 10.9?▼
Jedna śruba M24×70 10.9 waży ok. 328 g; w opakowaniu śrub M24×70 10.9 jest 25 szt. – razem ok. 8,2 kg. Masa jest orientacyjna (±5%).
Czy śruba DIN 933 M24×70 10.9 ma gwint do samego łba?▼
Tak – w śrubie M24×70 10.9 gwint M24 × 3 biegnie praktycznie na całej długości (pod łbem zostaje tylko krótki wybieg, do ok. 6 mm). Jeśli połączenie ma przenosić ścinanie na gładkim trzpieniu, wybierz DIN 931.
Jakim kluczem dokręcić śrubę M24×70 10.9?▼
Do śruby M24×70 10.9 pasuje klucz 36 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 39,55 mm, wysokość łba 15 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Do jakiej grubości połączenia wystarczy śruba M24×70 10.9?▼
Śruba M24×70 10.9 z podkładkami DIN 125 (4 mm) i nakrętką DIN 934 (19 mm) – pakiet do ok. 37 mm, z 2 zwojami zapasu. Gwint biegnie na całych 70 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jaką siłę przeniesie śruba M24×70 10.9?▼
W śrubie M24×70 10.9 przekrój czynny gwintu M24 to 353 mm². Minimalna siła zrywająca dla klasy 10.9 wynosi ok. 367,1 kN, a siła próbna (bez trwałego odkształcenia) ok. 293 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
Jaką nakrętkę i podkładkę dobrać do śruby M24×70 10.9?▼
Do śruby M24×70 10.9 dobierz nakrętkę M24 klasy 10 (DIN 934, wysokość ok. 19 mm) i podkładkę DIN 125 M24: otwór 25 mm, średnica 44 mm, grubość 4 mm. Przy drganiach lepsza będzie nakrętka samokontrująca DIN 985.
